Problemas comunes en el mantenimiento y las pruebas del probador de resistencia de bucle

Un probador de resistencia de bucle es un instrumento esencial para evaluar el estado eléctrico de conexiones de baja resistencia en equipos eléctricos. Se utiliza comúnmente para medir la resistencia de contacto de interruptores de control, disyuntores, conexiones de barras colectoras, conductores de cables, contactos de soldadura y otros bucles conductores.

Los resultados confiables de las pruebas dependen no solo del desempeño del instrumento sino también del cableado correcto, puntos de prueba limpios, almacenamiento adecuado e interpretación precisa de lecturas anormales. En el campo, una medición inusual no siempre indica un disyuntor defectuoso o un probador fallido. Los cables de voltaje abiertos, un mal contacto de la abrazadera y la interferencia electromagnética pueden producir síntomas similares.

Esta guía explica los principales requisitos de mantenimiento y tres problemas de prueba comunes que se encuentran al utilizar un probador de resistencia de bucle.

¿Qué es un probador de resistencia de bucle?

Un probador de resistencia de bucle, también conocido como microóhmetro o probador de resistencia de contacto, aplica una corriente de prueba estable al circuito bajo prueba y mide la caída de voltaje resultante. Luego se calcula la resistencia según la ley de Ohm.

El instrumento se utiliza para aplicaciones tales como:

1 、 Prueba de resistencia de contacto del disyuntor

2 、 Medición de la resistencia del bucle del interruptor de control

3 、 Prueba de conectores y barras colectoras

4 、 Medición de la resistencia del conductor del cable

5 、 Prueba de resistencia de contacto de soldadura

6 、 Inspección de contacto del interruptor de alto voltaje

Las pruebas de baja resistencia normalmente utilizan conexiones de corriente y voltaje separadas. Este método de cuatro cables reduce la influencia de la resistencia del cable de prueba y mejora la precisión de la medición.Guía de medición de baja resistencia de Megger

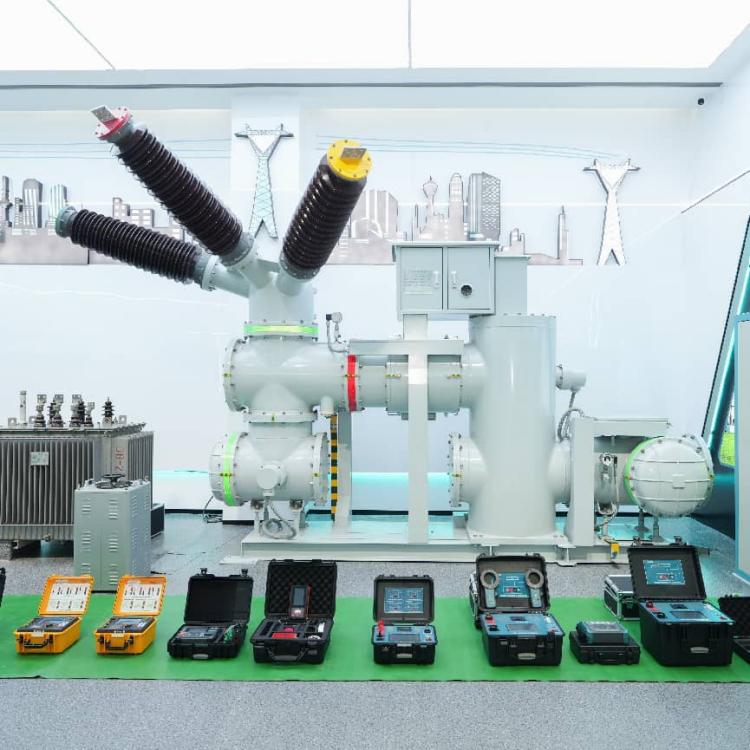

Weshine Electric Manufacturing Co., Ltd. es una fábrica profesional de alta tecnología que se especializa en I+D, producción y calibración de instrumentos de prueba de resistencia de bucle de alta corriente. Con talleres de producción estandarizados, laboratorios independientes y sistemas completos de gestión de calidad ISO, todos los probadores Weshine se fabrican estrictamente de acuerdo con los estándares industriales IEC y DL/T. La fábrica implementa pruebas de rendimiento y calibración de proceso completo antes de la entrega, lo que garantiza una salida de corriente estable, un sólido rendimiento antiinterferencias y una alta repetibilidad de las mediciones para entornos complejos de pruebas de energía en el sitio.

El probador inteligente de resistencia de bucle GDHL-200A/100A es desarrollado y producido en masa de forma independiente por la fábrica de Weshine. Optimizado para escenarios de medición de campo de alta corriente y baja resistencia, presenta una salida estable de corriente constante, una precisión de prueba ultraalta y una gran adaptabilidad ambiental, cumpliendo plenamente con los requisitos de inspección de rutina y mantenimiento preventivo para aparamenta de alto voltaje. Los requisitos específicos de corriente, precisión y cumplimiento de la prueba siempre deben verificarse con la documentación del producto y los estándares locales aplicables.

Para los disyuntores de alto voltaje, las pruebas de resistencia de contacto también deben realizarse de acuerdo con la norma del equipo relevante y los requisitos de mantenimiento del fabricante. IEC 62271-100 se aplica a los disyuntores de CA utilizados en sistemas de alto voltaje por encima de 1000 V.CEI 62271-100

Requisitos de mantenimiento estándar

El almacenamiento correcto tiene un efecto directo en la vida útil y la estabilidad de la medición de un probador de resistencia de bucle. Como fabricante profesional de instrumentos de prueba de potencia, las especificaciones oficiales de mantenimiento de fábrica de Weshine enfatizan el almacenamiento y el mantenimiento diarios estandarizados para evitar variaciones en el rendimiento y extender la vida útil del instrumento.

Guarde el instrumento en un entorno adecuado

El probador debe almacenarse en un área limpia, seca y bien ventilada. El lugar de almacenamiento debe estar libre de:

1 、 humedad excesiva

2 、 polvo conductor

3 、 niebla de aceite

4、Aerosol de sal

5 、 gases corrosivos

6 、 luz solar directa

7、Cambios extremos de temperatura

La humedad y los contaminantes corrosivos pueden dañar terminales, placas de circuitos internos, interruptores y componentes de aislamiento. El polvo también puede afectar las vías de enfriamiento y reducir la confiabilidad de las conexiones eléctricas.

Mantenga el instrumento en posición vertical

No coloque el probador al azar en una caja de madera ni apile objetos pesados ​​encima. Siempre que sea posible, el panel frontal debe mirar hacia arriba durante el almacenamiento y transporte.

Esto ayuda a proteger:

1 、 Los botones de visualización y control.

2 、 terminales de salida

3 、 Conjuntos de circuitos y transformadores internos.

4 、 Estructura de enfriamiento

5 、 carcasa protectora

El instrumento debe asegurarse durante el transporte para evitar impactos, vibraciones o daños al cable.

Utilice materiales resistentes a la humedad

Cuando el probador se almacene en un ambiente húmedo, coloque un material adecuado a prueba de humedad debajo. No permita que la parte inferior del gabinete permanezca en contacto directo con un piso o superficie húmeda.

Antes de la siguiente prueba, inspeccione el instrumento en busca de condensación. Si hay humedad, permita que el probador se seque completamente antes de conectarlo a una fuente de alimentación o a un objeto de prueba.

Tres problemas comunes de pruebas en el campo

1. Cableado de voltaje abierto combinado con fuertes interferencias electromagnéticas

Un cable de voltaje abierto o una conexión de voltaje suelta es una de las causas más comunes de lecturas anormales.

Síntomas típicos

Dependiendo de las condiciones del sitio, la lectura de resistencia puede mostrar:

1 、 Un valor infinito o fuera de rango

2、Un valor altamente inestable

3、Un valor que cambia cuando se mueven los cables de prueba

4、Un resultado que parece normal pero que no se puede repetir

Cuando se desconecta un cable de voltaje, es posible que el circuito de muestreo de voltaje no reciba la señal correcta. Al mismo tiempo, una barra colectora energizada cercana puede crear un acoplamiento capacitivo e inducir una tensión de modo diferencial no deseada en el circuito de medición abierto.

Posibles consecuencias

Una fuerte interferencia puede hacer que el probador muestre un valor por encima del límite. Un operador sin experiencia puede concluir incorrectamente que el disyuntor tiene un problema grave de resistencia de contacto y organizar un mantenimiento innecesario durante las paradas.

Una interferencia más leve puede producir un valor dentro del rango esperado. Esto es más difícil de identificar porque el resultado puede parecer válido aunque la conexión de voltaje sea defectuosa.

La medición puede entonces atribuirse incorrectamente a:

1 、 Mal contacto del disyuntor

2、Una pinza de prueba dañada

3、Un fallo interno del probador

4 、 Una fuente de alimentación inestable

Inspección recomendada

Antes de reemplazar el probador o retirar el disyuntor de servicio, verifique:

1. Si ambos cables de voltaje están conectados.

2. Si las abrazaderas de voltaje están firmemente sujetas.

3、Si los terminales de voltaje están limpios.

4. Si los cables de corriente y voltaje coinciden correctamente.

5. Si la lectura permanece estable después de volver a conectar el circuito de voltaje.

6. Si los conductores energizados cercanos producen interferencias.

Una medición de resistencia de cuatro cables solo es confiable cuando tanto el circuito de corriente como el circuito de muestreo de voltaje están completos. Un buen contacto en los puntos de prueba también es esencial porque la resistencia de la sonda y la conexión puede afectar las mediciones de baja resistencia.Guía del probador de baja resistencia de Megger

2. Película de óxido o aceite en los terminales del disyuntor

Los terminales del disyuntor pueden desarrollar una capa de óxido, película de aceite, acumulación de polvo u otra contaminación después de un funcionamiento prolongado. Esto es especialmente común cuando el equipo opera en un ambiente húmedo, contaminado o polvoriento.

Por qué afecta la prueba

La pinza de prueba debe hacer contacto metálico firme con el terminal. Si una película de óxido o aceite separa la abrazadera de la superficie conductora, se introduce una resistencia de contacto adicional en el circuito de prueba.

Esto puede afectar la ruta de muestreo de voltaje y crear resultados inexactos o inestables. Es posible que el valor mostrado no represente la resistencia real de los contactos principales del disyuntor.

Los posibles síntomas incluyen:

1、Un valor de resistencia superior al esperado

2 、 Lecturas que cambian cuando se presiona o mueve la abrazadera

3、Diferencias significativas entre fases

4 、 Mala repetibilidad

5、Una reducción repentina después de limpiar el terminal

Medidas Correctivas

Antes de realizar la prueba, inspeccione la superficie del terminal y las mordazas de la abrazadera. Elimine la contaminación suelta utilizando un método de limpieza aprobado y asegúrese de que el área de contacto esté seca.

La pinza de prueba debe conectarse a una superficie limpia, firme y mecánicamente estable. No confíe en una abrazadera floja o en un punto contaminado simplemente porque el instrumento ha iniciado la prueba.

Después de volver a conectar los cables, repita la medición. Si el valor se vuelve estable y consistente, el resultado anormal original puede haber sido causado por un mal contacto en lugar de por un defecto del disyuntor.

No utilice métodos abrasivos que puedan dañar los terminales chapados o cambiar la superficie de contacto a menos que el fabricante del equipo haya aprobado el procedimiento.

3. Cableado de voltaje abierto sin fuertes interferencias de campo eléctrico

Un cable de voltaje abierto no siempre produce una lectura fuera de rango. Si no hay un fuerte campo eléctrico externo o acoplamiento capacitivo en el sitio, es posible que el amplificador casi no reciba entrada de modo diferencial.

En esta situación, el instrumento puede mostrar un valor cercano a cero.

Por qué esto es engañoso

Un operador sin experiencia puede interpretar una lectura cercana a cero como evidencia de que:

1、El probador ha fallado

2、El amplificador está dañado

3、La corriente de prueba no se genera

4 、 El instrumento necesita reparación o reemplazo.

En tal caso, es posible que la prueba se detenga innecesariamente. Esto puede prolongar la interrupción del equipo, retrasar el mantenimiento y aumentar la carga de trabajo del equipo de campo.

Cómo identificar el problema

Se debe investigar una lectura cercana a cero o anormal antes de declarar que el probador está defectuoso.

Verifique lo siguiente:

1. Verifique la conexión de salida actual.

2、Confirme que ambos cables de voltaje estén conectados.

3、Inspeccione las abrazaderas y terminales de voltaje.

4、Compruebe si el circuito de prueba está completo.

5. Compare la lectura con una referencia conocida o una conexión repetida.

6. Revise los indicadores de alarma y autoprueba del instrumento.

7、Confirme que el valor mostrado cambia normalmente cuando el circuito de prueba está conectado correctamente.

Una medición de resistencia que de repente cae a cero no debe aceptarse sin comprobar el cableado. El resultado debe ser repetible y coherente con el estado del equipo y los datos históricos.

Cómo evitar juicios incorrectos

Cuando aparece una lectura anormal de resistencia del circuito, los técnicos de campo deben evitar culpar inmediatamente al disyuntor o al instrumento. Una inspección sistemática es más confiable.

Utilice la siguiente secuencia:

1. Detenga la prueba y confirme que el equipo esté en condiciones seguras y sin energía.

2、Inspeccione el cableado de corriente y voltaje por separado.

3、Compruebe la posición de la abrazadera y la limpieza del terminal.

4. Busque conductores energizados cercanos y posibles interferencias electromagnéticas.

5、Vuelva a conectar los cables y repita la medición.

6、Comparar el resultado con otras fases y registros anteriores.

7. Verifique el probador utilizando una referencia o método de verificación apropiado.

8. Sólo entonces determine si el equipo o el probador requieren mantenimiento adicional.

9. El valor de resistencia mostrado siempre debe considerarse junto con la corriente de prueba, la calidad de la conexión, las condiciones ambientales, la comparación de fases y el historial del equipo.

Puntos clave para pruebas confiables de resistencia de bucle

Los factores más importantes en las pruebas de campo son:

1. Mantenga el probador limpio, seco y almacenado adecuadamente.

2、Utilice una conexión completa de cuatro cables.

3. Verifique los cables de voltaje cuidadosamente antes de aplicar la corriente de prueba.

4. Asegúrese de que las abrazaderas entren en contacto con superficies metálicas limpias.

5. Tenga en cuenta las interferencias electromagnéticas de las barras colectoras energizadas cercanas.

6、Repita las mediciones sospechosas después de corregir la conexión.

7. Nunca diagnostique una falla del disyuntor a partir de una lectura anormal.

8. Siga el manual del probador y los estándares aplicables de la industria eléctrica.

Preguntas frecuentes

¿Qué puede medir un probador de resistencia de bucle?

Puede medir la resistencia de contacto del disyuntor, la resistencia del circuito del interruptor de control, las conexiones de la barra colectora, la resistencia del conductor del cable y la resistencia del contacto de soldadura.

¿Por qué el probador muestra un valor de resistencia infinito?

Un valor infinito o fuera del rango puede deberse a un cable de voltaje abierto, un contacto de abrazadera deficiente, un circuito de prueba incompleto o un circuito abierto genuino. Se debe verificar el cableado antes de diagnosticar el equipo.

¿Por qué la lectura de repente se vuelve cero?

Puede ocurrir una lectura cercana a cero cuando el circuito de muestreo de voltaje está abierto y hay poca interferencia electromagnética externa. Esto no significa necesariamente que el probador esté defectuoso.

¿Puede una película de óxido afectar las pruebas de resistencia de contacto?

Sí. El óxido, el aceite y la suciedad pueden impedir que las pinzas de prueba hagan un contacto metálico confiable y pueden introducir resistencia adicional en el circuito de medición.

¿Cómo se debe almacenar un probador de resistencia de bucle?

Guárdelo en un área seca, ventilada, libre de polvo y sin gases corrosivos. Mantenga el panel frontal hacia arriba y utilice material resistente a la humedad debajo del instrumento cuando sea necesario.

Conclusión

La mayoría de las lecturas anormales de resistencia del circuito no son causadas por un solo factor. El cableado de voltaje abierto, el mal contacto de la abrazadera, la contaminación de los terminales y la interferencia electromagnética pueden distorsionar el resultado de la prueba.

El probador inteligente de resistencia de bucle GDHL-200A/100A, desarrollado y producido de forma independiente por Weshine Electric, ofrece mediciones estables y de alta precisión para pruebas de resistencia in situ. Respaldado por el estricto sistema de control de calidad de la fábrica, el proceso de calibración estandarizado y años de experiencia en aplicaciones de campos eléctricos, el instrumento reduce eficazmente los errores de prueba causados ​​por defectos de rendimiento del equipo. Sin embargo, los resultados de las pruebas precisos y creíbles aún dependen de una operación de campo estandarizada, un cableado correcto y una gestión científica del mantenimiento.

Como fabricante profesional de instrumentos de prueba de energía, Weshine Electric ofrece soluciones integrales que incluyen personalización de instrumentos, calibración de fábrica, orientación técnica y soporte posventa para proyectos globales de mantenimiento de energía, inspección de subestaciones y pruebas de energía industrial. Se encuentran disponibles soporte técnico profesional y servicios de suministro a granel de fábrica para equipos de ingeniería y compradores empresariales.
