¿Su pararrayos está fallando debido a la humedad interna o la contaminación de la superficie?

Un aumento gradual en la corriente de fuga no siempre significa unapararrayosha llegado al final de su vida útil. En muchos casos, la misma lectura anormal puede deberse a dos causas completamente diferentes: entrada de humedad interna o contaminación de la superficie. Aunque ambas condiciones afectan el rendimiento eléctrico, requieren diferentes estrategias de mantenimiento. Identificar erróneamente la causa raíz puede provocar el reemplazo innecesario del equipo o, peor aún, dejar en servicio un pararrayos deteriorado.

Durante las inspecciones de campo, a menudo veo que los equipos de mantenimiento dependen de una única medición de la corriente de fuga para juzgar el estado del pararrayos. Ese enfoque rara vez cuenta toda la historia. Las condiciones ambientales, la contaminación, la humedad e incluso la limpieza de la carcasa del descargador pueden influir en la medición. Sin pruebas adicionales, es difícil determinar si el problema se encuentra dentro del pararrayos o sólo en su superficie.

Esta guía explica cómo distinguir entre la humedad interna y la contaminación de la superficie, qué métodos de diagnóstico brindan los resultados más confiables y por qué un procedimiento de prueba sistemático es esencial para un mantenimiento preciso de los descargadores de sobretensiones.

Comprender los dos modos de falla más comunes

Entrada de humedad interna

La humedad interna es uno de los modos de falla más graves que afectan a los descargadores de sobretensiones de ZnO. La humedad generalmente ingresa a través de sellos dañados, carcasas agrietadas, juntas envejecidas o defectos de fabricación que permiten que el vapor de agua penetre en el pararrayos con el tiempo.

Una vez que la humedad llega a los bloques del varistor de óxido metálico (MOV), las características eléctricas comienzan a cambiar. La corriente de fuga aumenta gradualmente, la resistencia del aislamiento disminuye y la estabilidad térmica se deteriora. Si el problema continúa sin controlarse, el pararrayos puede eventualmente experimentar una fuga térmica o una falla catastrófica durante un rayo o una sobretensión de conmutación.

A diferencia de la contaminación de la superficie, la humedad interna no se puede eliminar mediante una limpieza de rutina. El deterioro ocurre dentro de la carcasa sellada y generalmente requiere reparación o reemplazo del pararrayos.

Las causas típicas incluyen:

· Anillos de sellado dañados

· Mal sellado durante la fabricación

· Impacto mecánico durante el transporte

· Sellos de polímero envejecidos

· Exposición prolongada a ambientes húmedos

· Ingreso de agua después de daños a la vivienda

Debido a que estos defectos se desarrollan internamente, a menudo permanecen invisibles durante las inspecciones visuales de rutina.

Contaminación de superficies

La contaminación de la superficie afecta al descargador de una manera completamente diferente.

En lugar de cambiar el sistema de aislamiento interno, la contaminación crea una capa conductora en la superficie exterior de la carcasa. El polvo, la contaminación industrial, los depósitos de sal, las partículas de cemento y los residuos químicos absorben la humedad del aire y aumentan la conductividad de la superficie.

Cuando aumenta la humedad, la corriente de fuga comienza a fluir a través de la carcasa contaminada en lugar de a través del aislamiento interno.

En casos severos, esta condición puede llevar a:

· Deriva de corriente de fuga superficial

· Arco de banda seca

· Seguimiento de superficie

· Contaminación repentina

· Sobrecalentamiento temporal

Afortunadamente, este tipo de problema suele ser reversible. Una limpieza adecuada normalmente restablece la corriente de fuga a su nivel normal.

Para las empresas de servicios públicos que operan en regiones costeras, instalaciones mineras, plantas de cemento e industrias químicas, la contaminación de la superficie es a menudo un problema de mantenimiento de rutina más que una señal de falla del pararrayos.

Por qué ambas fallas parecen similares

Una de las razones por las que estos dos modos de falla se confunden con frecuencia es que producen síntomas eléctricos similares durante las pruebas de rutina.

Ambas condiciones pueden causar:

· Aumento de la corriente de fuga total

· Mayor corriente resistiva

· Temperatura de funcionamiento anormal

· Rendimiento de aislamiento reducido

Si confío únicamente en una única medición de corriente de fuga, no puedo determinar con seguridad qué falla está presente.

La diferencia se vuelve más clara sólo después de combinar varias técnicas de diagnóstico, incluida la inspección visual, la limpieza, la termografía infrarroja y el análisis de tendencias históricas.

Cómo diferenciar la humedad interna de la contaminación superficial

Un diagnóstico preciso requiere más que recopilar datos eléctricos. Sigo una secuencia de prueba estructurada que elimina gradualmente las posibles causas hasta que la raíz del problema queda clara.

Paso 1: realice una inspección visual minuciosa

Todo diagnóstico comienza con un examen visual cuidadoso.

Inspecciono el pararrayos en busca de:

· Carcasa de polímero agrietada

· Porcelana rota

· Accesorios finales dañados

· Deterioro del sello

· Fugas de aceite o agua

· Acumulación intensa de polvo

· Contaminación por sal

· Excrementos de pájaros

· Contaminación industrial

Los daños visibles en el sello aumentan inmediatamente mis sospechas de humedad interna, mientras que una fuerte contaminación externa generalmente indica que las fugas en la superficie pueden ser responsables de mediciones anormales.

Las fotografías tomadas durante la inspección también proporcionan documentación valiosa para futuras comparaciones de mantenimiento.

Paso 2: comparar la corriente de fuga con los registros históricos

Los datos históricos suelen proporcionar información más útil que un único resultado de prueba.

Cadapararrayosdesarrolla su propia "huella digital" eléctrica durante las pruebas de fábrica. Luego, las mediciones de mantenimiento de rutina se pueden comparar con esta línea de base para identificar cambios graduales en el desempeño.

Por ejemplo:

· La corriente de fuga estable durante varios años suele indicar un aislamiento interno saludable.

· Un aumento lento pero continuo puede sugerir entrada de humedad o envejecimiento.

· Un aumento repentino durante períodos de fuerte contaminación a menudo indica contaminación de la superficie.

El análisis de tendencias ayuda a distinguir los efectos ambientales temporales del deterioro interno permanente.

Paso 3: limpie el pararrayos antes de volver a realizar la prueba

Esta es una de las técnicas de diagnóstico más simples pero más efectivas.

Después de registrar la corriente de fuga inicial, limpio a fondo la carcasa del descargador utilizando procedimientos de mantenimiento aprobados. Una vez seca la superficie, repito la medición en condiciones ambientales similares.

La comparación entre las dos mediciones suele proporcionar la indicación más clara de la ubicación del fallo.

Si la corriente de fuga disminuye significativamente después de la limpieza, es probable que la causa sea la contaminación de la superficie.

Si las lecturas permanecen casi sin cambios, empiezo a investigar la humedad interna o el deterioro del aislamiento.

Esta comparación del antes y el después constituye una de las pruebas más sólidas en el diagnóstico práctico de descargadores.

Paso 4: utilice termografía infrarroja

La termografía infrarroja proporciona otra valiosa herramienta de diagnóstico.

A medida que se desarrolla el deterioro interno, los bloques MOV dañados a menudo generan un calentamiento localizado porque la corriente de fuga aumenta dentro del pararrayos.

Utilizando una cámara termográfica, comparo la distribución de temperatura con descargadores cercanos que funcionan en condiciones similares.

Los puntos calientes localizados pueden indicar:

· Humedad interna

· Bloques MOV envejecidos

· Corriente resistiva excesiva

· Defectos internos

Por el contrario, la contaminación de la superficie generalmente produce patrones de temperatura más uniformes, a menos que ya se haya desarrollado un arco severo de banda seca.

La inspección térmica también ofrece la ventaja de detectar condiciones operativas anormales sin desconectar el descargador del servicio.

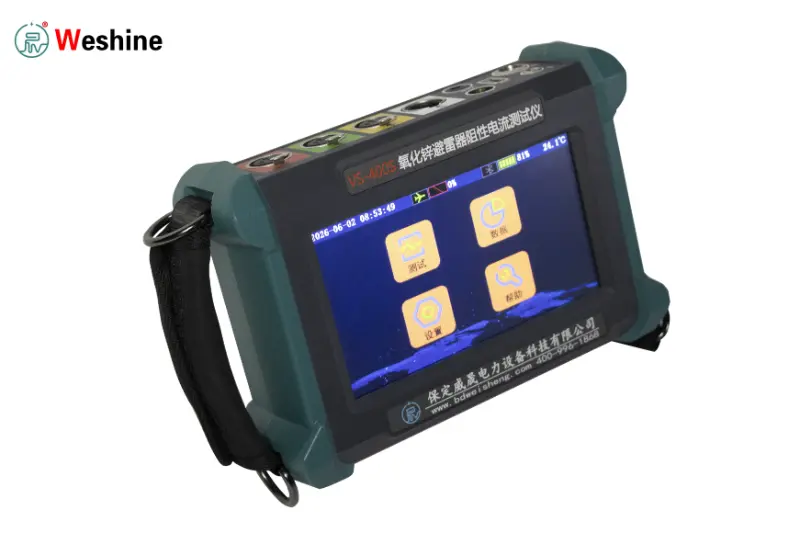

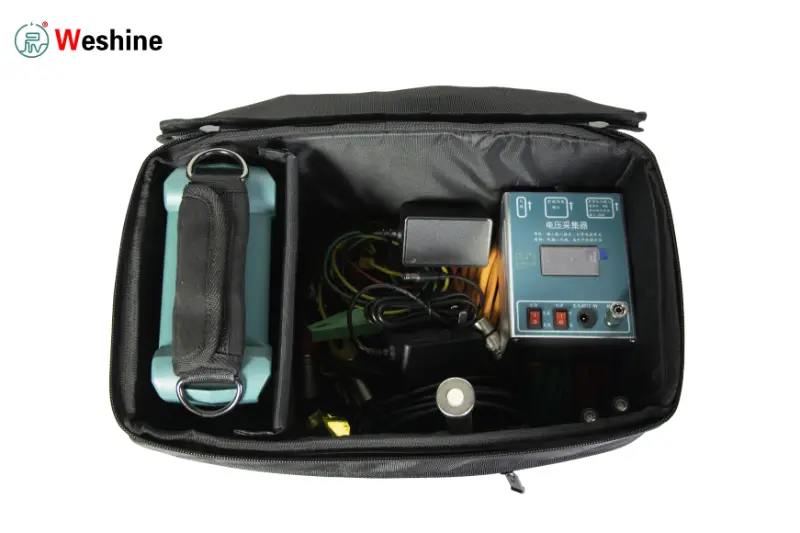

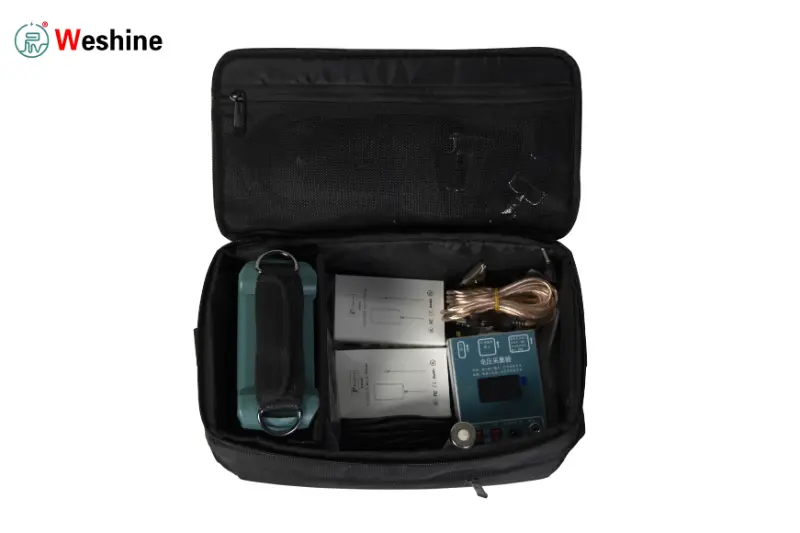

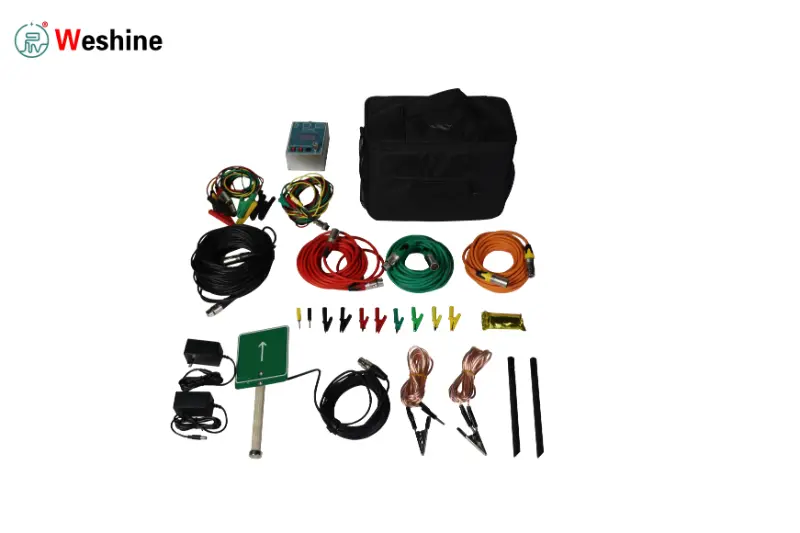

Paso 5: Aplicar pruebas de diagnóstico eléctrico avanzado

Cuando la inspección de rutina no proporciona una respuesta definitiva, paso a métodos de diagnóstico más avanzados.

Las técnicas comunes incluyen:

· Pruebas de Descarga Parcial (PD) para detectar defectos de aislamiento dentro del pararrayos.

· Medición de Tensión de Referencia U1mA para evaluar las características eléctricas de los bloques MOV.

· Análisis Armónicos de corriente de fuga para separar componentes capacitivos y resistivos con mayor precisión.

· Pruebas de Resistencia de Aislamiento, cuando corresponda, para apoyar el diagnóstico general.

Cada método proporciona información adicional sobre la condición interna del pararrayos, lo que permite a los ingenieros de mantenimiento distinguir entre efectos ambientales temporales y degradación permanente del aislamiento con mucha mayor confianza.

Cómo los fabricantes reducen las fallas por humedad y contaminación

El diseño moderno de los pararrayos ha avanzado significativamente en las últimas dos décadas. Los fabricantes ahora se centran en prevenir fallas antes de que el equipo salga de fábrica en lugar de depender únicamente del mantenimiento en el campo.

Sistemas de sellado mejorados

El sistema de sellado es la primera barrera contra la entrada de humedad.

Un descargador bien diseñado utiliza anillos de sellado de alta calidad, accesorios metálicos resistentes a la corrosión y procesos de ensamblaje cuidadosamente controlados para evitar que entre vapor de agua en la carcasa. Incluso un pequeño defecto alrededor de un terminal puede permitir que la humedad penetre lentamente durante varios años.

Para aplicaciones en regiones tropicales o costeras, recomiendo seleccionar descargadores diseñados específicamente para entornos de alta humedad en lugar de depender de productos estándar.

Polímero de silicona frente a carcasa de porcelana

El material de la vivienda tiene una influencia importante en el desempeño a largo plazo en ambientes contaminados.

Las carcasas de polímero de silicona se han convertido en la opción preferida de muchas empresas de servicios públicos porque ofrecen:

· Excelente rendimiento hidrofóbico

· Menores requisitos de mantenimiento

· Mejor resistencia a la contaminación

· Peso reducido

· Resistencia al impacto mejorada

La superficie hidrofóbica hace que el agua forme gotas en lugar de crear una película conductora continua, lo que ayuda a reducir la corriente de fuga de la superficie durante la lluvia o la niebla.

Las carcasas de porcelana siguen siendo comunes en algunas instalaciones debido a su resistencia mecánica y su largo historial de servicio. Sin embargo, generalmente requieren una limpieza más frecuente en entornos costeros o muy contaminados porque los contaminantes se adhieren más fácilmente a la superficie.

La mejor opción depende de las condiciones ambientales, la estrategia de mantenimiento y los requisitos del proyecto.

Optimización de la distancia de fuga

La distancia de fuga es otro factor de diseño importante.

El aumento de la distancia a lo largo de la superficie de la carcasa hace que sea más difícil que se desarrolle una corriente de fuga en condiciones contaminadas.

Los fabricantes suelen ofrecer diferentes distancias de fuga para:

· Contaminación lumínica

· Contaminación media

· Fuerte contaminación industrial

· Entornos costeros

· regiones desérticas

La selección de un pararrayos con una distancia de fuga adecuada reduce significativamente el riesgo de descargas eléctricas por contaminación durante el funcionamiento a largo plazo.

Pruebas de calificación ambiental

Antes de entrar en producción comercial, los descargadores de sobretensiones de alta calidad se someten a pruebas de calificación ambiental que simulan años de servicio en condiciones operativas adversas.

Estas evaluaciones pueden incluir:

· Ciclos de humedad

· Pruebas de niebla salina

· envejecimiento UV

· Ciclos de temperatura

· Pruebas de penetración de agua

· Vibración mecánica

· Verificación de estabilidad térmica

Estas pruebas ayudan a verificar que el sistema de sellado y los materiales de la carcasa mantienen un rendimiento confiable durante toda la vida útil esperada del producto.

Inspección de campo y mantenimiento preventivo

Incluso el pararrayos mejor diseñado requiere una inspección de rutina.

Un programa de mantenimiento preventivo es mucho más eficaz que esperar a que se produzca una falla.

Establecer una rutina de inspección estándar

Durante cada visita de mantenimiento, sigo una secuencia de inspección constante:

1. Verifique la identificación del equipo.

2. Realice una inspección visual completa.

3. Registre la temperatura y la humedad ambiente.

4. Inspeccione la carcasa en busca de contaminación.

5. Mida la corriente de fuga.

6. Limpie la carcasa si es necesario.

7. Repita la medición eléctrica.

8. Compare los resultados con registros de inspección anteriores.

Usar el mismo procedimiento cada vez mejora la consistencia de las mediciones y simplifica el análisis de tendencias a largo plazo.

Ajustar el mantenimiento a las condiciones locales

Las condiciones ambientales deben determinar la frecuencia de la inspección.

Por ejemplo:

· Las subestaciones costeras pueden requerir limpieza varias veces al año debido a los depósitos de sal.

· Las instalaciones industriales a menudo experimentan mucho polvo o contaminación química.

· Las regiones tropicales húmedas requieren mayor atención al estado del sellado y al ingreso de humedad.

· Las instalaciones en el desierto acumulan arena fina que puede aumentar la conductividad de la superficie cuando se combina con la humedad.

En lugar de seguir un intervalo de mantenimiento fijo, recomiendo ajustar los programas de inspección de acuerdo con las condiciones ambientales locales y los datos históricos de rendimiento.

Mantenga registros de mantenimiento completos

Los buenos registros de mantenimiento son tan valiosos como las mediciones precisas.

Cada inspección debe documentar:

· Fecha de inspección

· Condiciones climáticas

· Temperatura ambiente

· Humedad relativa

· Corriente de fuga

· Limpieza realizada

· Resultados de imágenes térmicas

· Observaciones visuales

· Acciones correctivas

Los registros históricos hacen que sea mucho más fácil identificar el deterioro gradual y respaldan las discusiones sobre garantía si ocurre una falla.

Errores de diagnóstico comunes

Muchas decisiones de mantenimiento incorrectas resultan de un diagnóstico incompleto y no de un equipo de prueba defectuoso.

Algunos de los errores más comunes incluyen:

A juzgar por una lectura de corriente de fuga única

La corriente de fuga cambia con la humedad, la contaminación y las condiciones de funcionamiento.

Una sola medición rara vez proporciona evidencia suficiente para confirmar el deterioro interno.

Saltarse la limpieza antes de realizar la prueba

La limpieza es una de las herramientas de diagnóstico más simples disponibles.

Sin comparar las mediciones antes y después de la limpieza, es difícil determinar si la corriente anormal se origina dentro del pararrayos o solo en su superficie.

Dependiendo únicamente de la inspección visual

Un pararrayos puede parecer completamente normal mientras se desarrollan daños graves por humedad dentro de la carcasa.

Las mediciones eléctricas siempre deben acompañar a las inspecciones visuales.

Ignorando las tendencias históricas

El análisis de tendencias a menudo revela problemas que las mediciones individuales no pueden revelar.

Un lento aumento de la corriente de fuga a lo largo de varios años suele proporcionar una evidencia de deterioro más fuerte que una lectura aislada.

Elegir el pararrayos adecuado para entornos hostiles

La selección de equipos juega un papel importante en la confiabilidad a largo plazo.

Para instalaciones expuestas a contaminación severa, alta humedad o condiciones costeras, recomiendo evaluar más que las clasificaciones eléctricas básicas.

Las consideraciones importantes incluyen:

· Material de la vivienda

· Distancia de fuga

· Tecnología de sellado

· Clase de contaminación

· Pruebas de calificación ambiental

· Control de calidad del fabricante

· Disponibilidad de soporte técnico

Los fabricantes que ofrecen diseños personalizados para condiciones ambientales específicas suelen ofrecer un mejor rendimiento a largo plazo que los productos estándar utilizados fuera de su aplicación prevista.

La estrecha cooperación entre fabricantes, contratistas EPC, empresas de servicios públicos y equipos de mantenimiento también genera comentarios valiosos que mejoran los diseños de productos futuros.

Preguntas frecuentes

1. ¿Cómo puedo distinguir rápidamente la humedad interna de la contaminación de la superficie?

El método más práctico es comparar la corriente de fuga antes y después de limpiar el descargador.

Si la corriente disminuye significativamente después de la limpieza, la causa probable es la contaminación de la superficie. Si se produce poco o ningún cambio, se recomienda realizar más investigaciones sobre la humedad interna.

2. ¿Con qué frecuencia se deben limpiar los pararrayos?

No existe un intervalo de mantenimiento universal.

La frecuencia de la limpieza depende de las condiciones ambientales, el nivel de contaminación, la humedad y las prácticas de mantenimiento locales. Las zonas costeras e industriales generalmente requieren inspecciones más frecuentes que los entornos interiores limpios.

3. ¿Es suficiente la inspección visual por sí sola?

No.

La inspección visual puede identificar grietas, contaminación y daños mecánicos evidentes, pero no puede detectar muchos problemas de aislamiento interno.

Las pruebas eléctricas siguen siendo esenciales para una evaluación confiable del estado.

4. ¿Qué material de vivienda funciona mejor en entornos contaminados?

Las carcasas de polímero de silicona generalmente proporcionan una mejor resistencia a la contaminación debido a las propiedades de su superficie hidrófoba.

Sin embargo, la selección adecuada del producto siempre debe considerar los requisitos mecánicos, el entorno operativo, la capacidad de mantenimiento y los estándares industriales aplicables.

Conclusión

Un aumento en la corriente de fuga no indica automáticamente que un descargador de sobretensiones haya fallado. La entrada de humedad interna y la contaminación de la superficie a menudo producen síntomas eléctricos similares, pero requieren estrategias de mantenimiento completamente diferentes. Un diagnóstico preciso depende de combinar inspección visual, mediciones de corriente de fuga, limpieza y reprueba, termografía infrarroja y diagnóstico eléctrico avanzado en lugar de depender de un solo resultado de prueba.

Según mi experiencia, los programas de mantenimiento más fiables se centran en el análisis de tendencias en lugar de mediciones aisladas. La comparación de los resultados actuales con los datos de referencia de fábrica y los registros de inspección históricos proporciona una imagen mucho más clara del estado del pararrayos a lo largo del tiempo. Cuando este enfoque se combina con una selección adecuada de productos, un mantenimiento preventivo regular y un cuidadoso monitoreo ambiental, las empresas de servicios públicos y las instalaciones industriales pueden reducir fallas inesperadas, extender la vida útil de los descargadores y mejorar la confiabilidad general de sus sistemas de energía.
