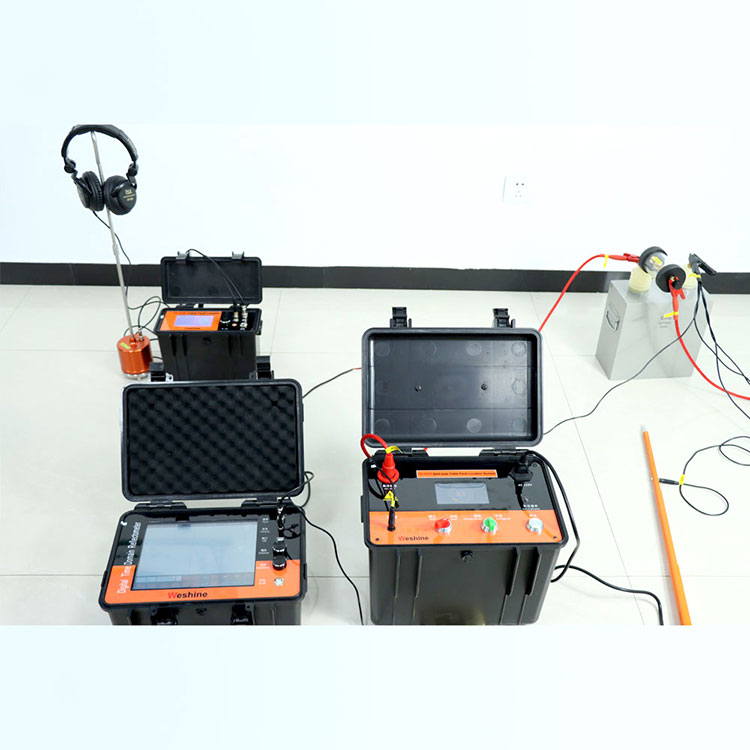

Localizador de fallas de cables TDR: cómo funciona y por qué es esencial para un diagnóstico de cables preciso

La búsqueda de fallos en cables enterrados o cableados tradicionalmente implicaba métodos destructivos como excavar en toda su longitud o cortar el cable. Hoy, elLocalizador de fallas de cables TDRcambia esto por completo.brilloproporciona avanzadoLocalizador de fallas de cables TDRSoluciones que identifican ubicaciones de fallas de forma no destructiva. La tecnología central se basa en la reflectometría en el dominio del tiempo, que envía un pulso de baja energía a lo largo del cable y mide el tiempo que tarda en reflejarse en la falla.

El principio de funcionamiento

A Localizador de fallas de cables TDRFunciona como radar para cables. Lanza un pulso de corta duración y bajo voltaje al cable. Cuando el pulso encuentra un cambio en la impedancia (como un circuito abierto, un cortocircuito o una entrada de agua), parte del pulso se refleja. El dispositivo mide el tiempo entre el envío y la recepción del pulso. Utilizando la velocidad de propagación conocida (Vp) para ese tipo de cable, calcula la distancia hasta la falla con la fórmula: Distancia = (Velocidad × Tiempo) / 2.

Por qué no se producen daños

A diferencia de los probadores de alto potencial que tensionan el aislamiento, elLocalizador de fallas de cables TDRutiliza niveles de energía muy por debajo del voltaje soportado del cable. No requiere inyectar alta corriente ni romper la funda del cable. La medición es pasiva desde la perspectiva del cable: solo se aplica una señal breve y de baja potencia.brilloLa ingeniería garantiza que incluso los cables de datos o de comunicación sensibles permanezcan ilesos durante las pruebas.

Preguntas frecuentes sobre el localizador de fallas de cables TDR Preguntas comunes

Pregunta 1: ¿Puede un localizador de fallas de cables TDR encontrar fallas en cables activos?

Respuesta:Si, muchos modernos.Localizador de fallas de cables TDRunidades, incluidas las debrillo, cuentan con filtros incorporados que bloquean las señales de alimentación de 50/60 Hz. Esto permite realizar pruebas en cables activos de bajo voltaje de hasta 400 V CA o CC sin dañar el dispositivo o el cable. Sin embargo, por motivos de seguridad y precisión en líneas de alto voltaje, el cable debe estar desenergizado.

Pregunta 2: ¿Qué tipos de fallas de cables puede identificar un localizador de fallas de cables TDR sin cortar el cable?

Respuesta: A Localizador de fallas de cables TDRPuede identificar circuitos abiertos, cortocircuitos, empalmes, entrada de agua o humedad, secciones aplastadas y conexiones corroídas. La forma de onda de reflexión muestra una desviación hacia abajo para una falla corta y una desviación hacia arriba para una falla abierta. No puede medir fallas resistivas con resistencia muy alta (por encima de unos pocos cientos de ohmios) sin accesorios adicionales como un filtro de reflexión de arco de alto voltaje, pero las fallas estándar de baja resistencia se localizan fácilmente.

Pregunta 3: ¿Qué precisión tiene un localizador de fallas de cables TDR para cables largos de más de 1 km?

Respuesta:La precisión depende del ajuste de la velocidad de propagación (Vp) y de la precisión de la base de tiempo del dispositivo. Unidades de alta calidad comobrillo Localizador de fallas de cables TDRalcanzar ±1% del alcance o ±0,5 metros, lo que sea mayor. Para un cable de 2 km, esto significa un error dentro de los 20 metros. La precisión mejora con una calibración Vp adecuada utilizando una longitud de cable conocida. Los factores ambientales como la temperatura y el envejecimiento del cable pueden afectar levemente la Vp, por lo que se recomienda la recalibración para mediciones críticas.

Ejemplo de aplicación práctica

Para medir la distancia de una falla, un operador conecta elLocalizador de fallas de cables TDRa un solo conductor y blindaje o tierra. El dispositivo envía pulsos automáticamente y muestra la forma de onda reflejada. La distancia hasta el fallo se lee directamente en la pantalla.brilloLos modelos incluyen calibración automática con un solo botón y reconocimiento del tipo de falla, lo que reduce los errores del usuario y el tiempo de prueba.
