Sistema de prueba Hipot de CA sin descarga parcial de 100 kV

El sistema de prueba Hipot de CA sin descarga parcial de 100 kV es una solución profesional de prueba de alto voltaje desarrollada para pruebas de tensión soportada de CA y detección de descarga parcial de transformadores, aparamenta, aisladores, cables, bushings, equipos GIS y otros aparatos eléctricos.

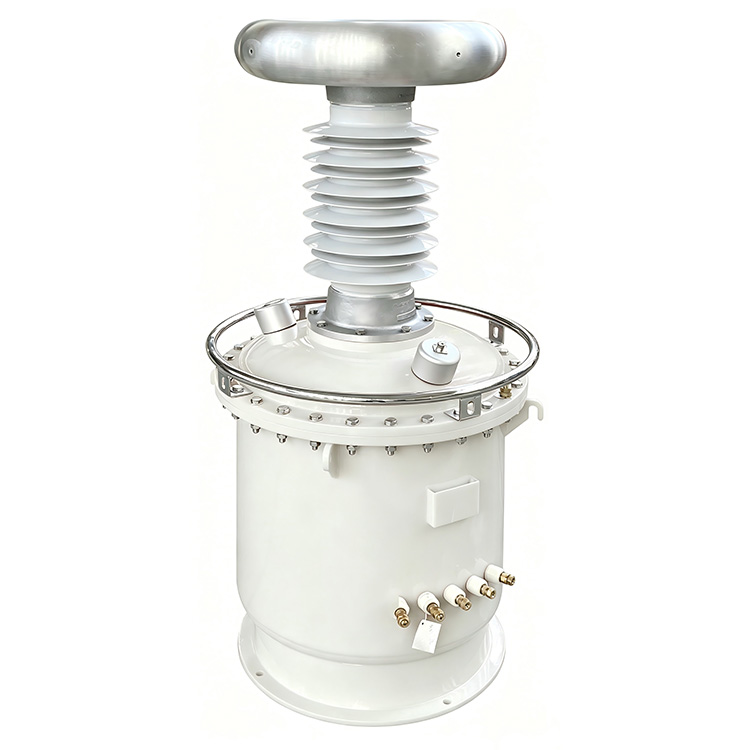

El sistema adopta un transformador de prueba aislado con gas SF6 en lugar de una estructura tradicional sumergida en aceite, lo que elimina el riesgo de contaminación por aceite y al mismo tiempo reduce significativamente el peso del equipo entre un 20% y un 60%. Este transformador cuenta con un aislamiento superior y una descarga parcial ultrabaja, alcanzando un nivel de PD ≤3pC. El sistema completo mantiene la descarga parcial total no superior a 5 pC cuando funciona a voltaje nominal.

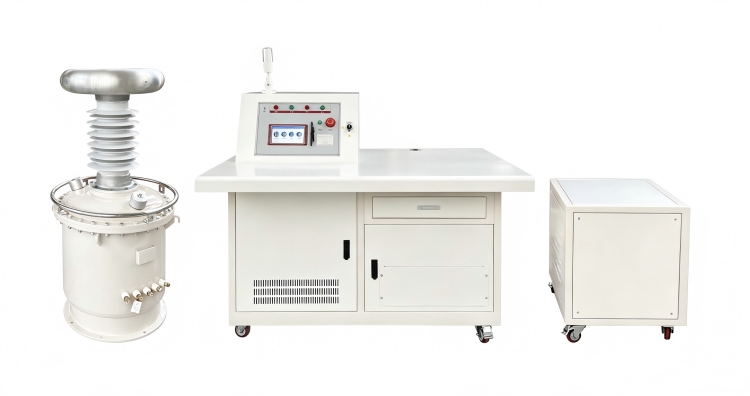

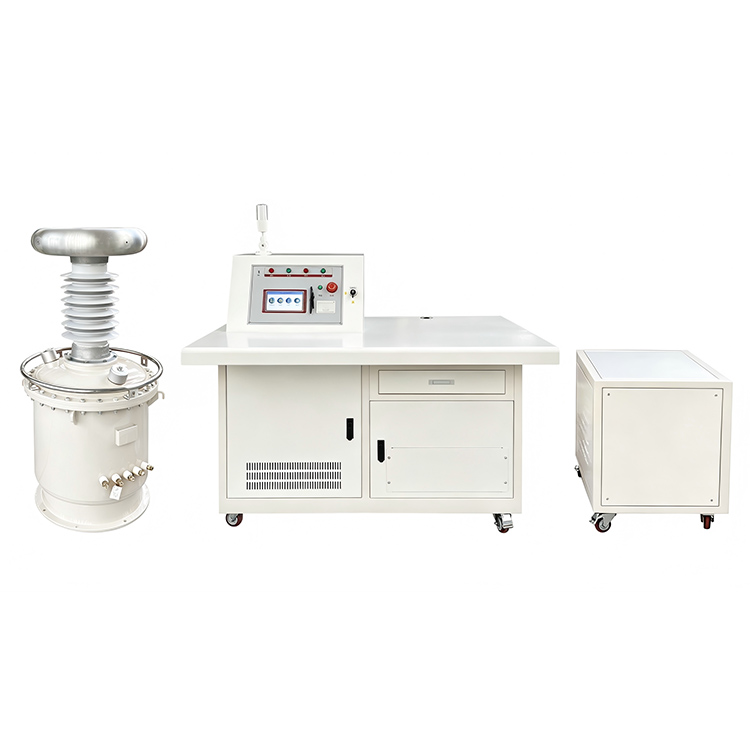

Este completo sistema de prueba integrado está ensamblado con un transformador de prueba de alto voltaje, un capacitor de acoplamiento, un reactor limitador de corriente de alto voltaje, un reactor de compensación de bajo voltaje, un transformador de aislamiento, una consola de operación automática y un gabinete de compensación. Su estructura de compensación de bajo voltaje incorporada puede reducir efectivamente el consumo de corriente de entrada en un máximo del 60 %, lo que ayuda a aumentar la eficiencia energética y reducir los gastos operativos diarios.

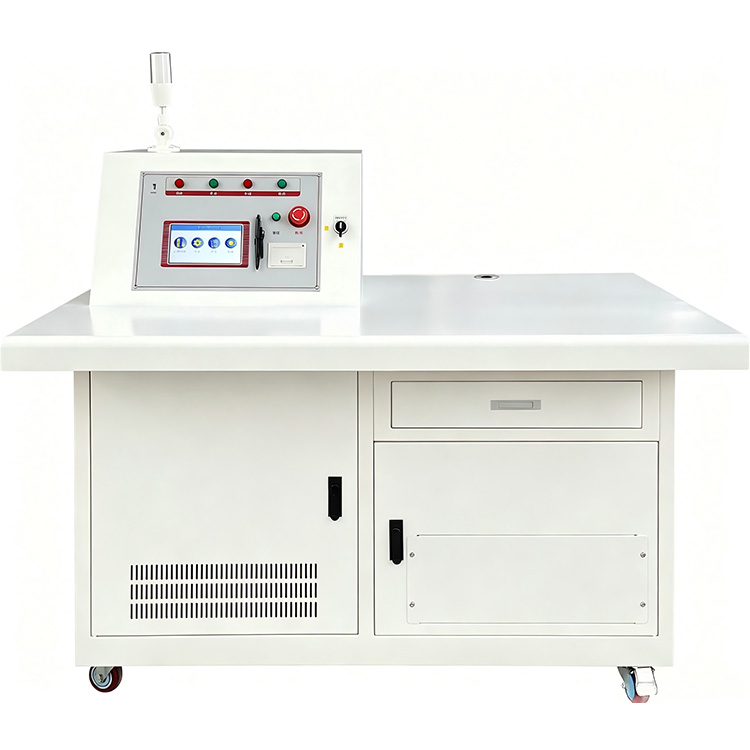

Equipado con una consola de control con pantalla táctil a color de 7 pulgadas, el sistema admite modos de prueba tanto automáticos como manuales. Los usuarios pueden configurar de forma independiente hasta cinco etapas de voltaje, velocidades de rampa de voltaje y duraciones de prueba de resistencia. Las funciones de prueba automática incluyen aumento de voltaje, conmutación de compensación, sincronización, reducción de voltaje, almacenamiento de datos e impresión de informes, lo que mejora en gran medida la eficiencia y la repetibilidad de las pruebas.

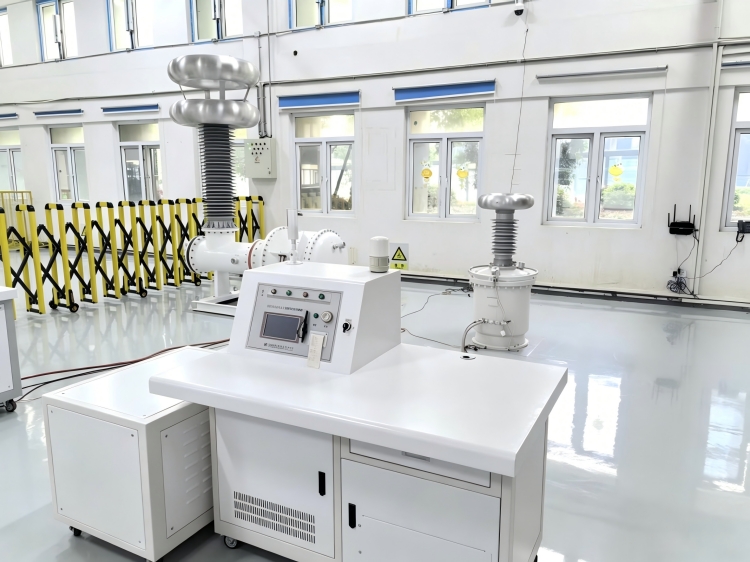

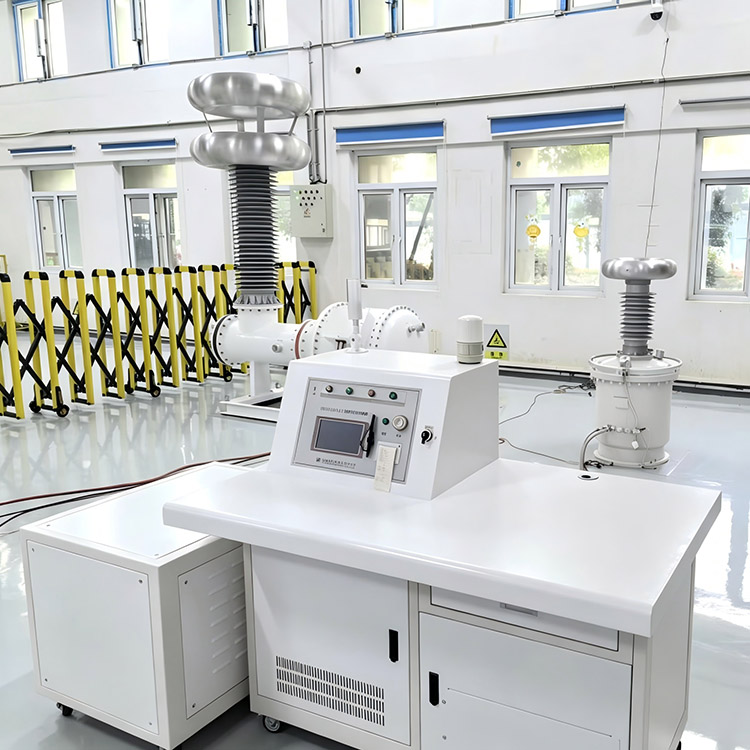

Diseñado para laboratorios de alto voltaje y aplicaciones de pruebas de campo, el sistema proporciona una salida sinusoidal estable con una distorsión de forma de onda inferior al 5%, bajo ruido de funcionamiento y protección confiable contra condiciones de sobretensión y sobrecorriente. El diseño escalable permite que sistemas similares dentro de la serie de productos alcancen tensiones nominales de hasta 1200 kV para aplicaciones de prueba de voltaje ultra alto.

Guía de productos

Cómo funciona el sistema

El sistema de prueba Hipot de CA sin descarga parcial de 100 kV genera una salida de frecuencia eléctrica de alto voltaje estable a través del transformador de prueba aislado con SF6. Durante las pruebas, el condensador de acoplamiento y el circuito de medición monitorean continuamente la actividad de descarga parcial mientras el sistema de control automático gestiona los procesos de rampa, retención y reducción de voltaje.

El reactor de compensación de bajo voltaje funciona para reducir la corriente de entrada requerida, lo que aporta una mejor eficiencia energética y alivia la carga de la fuente de alimentación conectada. Todo el sistema es capaz de realizar pruebas de tensión soportada y mediciones de descargas parciales simultáneamente, por lo que los usuarios pueden realizar una evaluación exhaustiva del rendimiento del aislamiento de todo tipo de equipos de alto voltaje.

Características

1. Diseño de transformador aislado con gas SF6 sin contaminación por aceite.

2、Nivel de descarga parcial total ≤5pC

3、Nivel de descarga parcial del transformador ≤3pC

4 、 Tensión de salida nominal de hasta 100 kV

5. La compensación de potencia reactiva reduce la corriente de la fuente hasta en un 60%

6. Modos de prueba automáticos y manuales.

7 、 ajustes de sincronización y voltaje programables de cinco etapas

8. Velocidad de rampa de voltaje ajustable de 0,5 kV/s a 2,5 kV/s

9 、 Conmutación de compensación automática y regulación de voltaje.

10. Funciones de impresión y almacenamiento de datos históricos.

11 、 Medición de voltaje de alta precisión

12 、 Salida de onda sinusoidal estable con distorsión ≤5%

13、Funcionamiento silencioso ≤65dB

14 、 Protección integral contra sobretensión y sobrecorriente

15 、 Adecuado para pruebas de descarga parcial y tensión soportada de CA

Campos de aplicación

1. Empresas de servicios públicos de energía

Se utiliza para pruebas de aislamiento de rutina y evaluación de descargas parciales de transformadores, aparamenta, equipos GIS, cables y aparatos de subestaciones.

2 、 Laboratorios de alto voltaje

Adecuado para pruebas de tipo, pruebas de aceptación en fábrica y proyectos de investigación que requieren un rendimiento de descarga parcial ultrabaja.

3. Fabricantes de transformadores

Se utiliza para control de calidad, verificación de aislamiento y pruebas finales en fábrica de transformadores de potencia y distribución.

4. Universidades e institutos de investigación.

Apoya la educación en ingeniería de alto voltaje, la investigación de aislamiento y proyectos de pruebas eléctricas avanzadas.

5. Empresas industriales y mineras.

Proporciona pruebas de mantenimiento preventivo y evaluación del estado del aislamiento para equipos eléctricos críticos.

Elementos de prueba típicos

1. Prueba de voltaje soportado de CA del transformador

2. Prueba de descarga parcial GIS

3. Pruebas de aparamenta de alto voltaje

4 、 Prueba de aislamiento del cable de alimentación

5 、 Prueba de aisladores y bujes

6 、 Pruebas de aceptación en fábrica de equipos eléctricos

7 、 Investigación de laboratorio de alto voltaje

8. Programas de mantenimiento preventivo

Ventajas del brillo

Weshine Electric se centra en el desarrollo y fabricación de equipos de prueba de alto voltaje, así como sistemas de medición de descargas parciales. Nuestras unidades de prueba de tensión soportada de CA con aislamiento de gas SF6 cuentan con una salida de descarga parcial extremadamente baja, operación automática inteligente, tecnología de compensación de ahorro de energía y módulos de protección de seguridad confiables. Diseñadas para manejar tareas de prueba rigurosas tanto en laboratorios como en entornos de trabajo in situ, todas las soluciones de Weshine ayudan a los clientes a realizar comprobaciones precisas del rendimiento del aislamiento, cumplir con los estándares industriales relevantes y mantener un funcionamiento estable a largo plazo de sus equipos de alto voltaje.

Nuestro sistema de prueba Hipot de CA sin descarga parcial de 100 kV puede satisfacer plenamente todas sus demandas de pruebas de aislamiento de alto voltaje y monitoreo de descargas parciales. No dude en comunicarse con nuestro equipo en cualquier momento para obtener soluciones personalizadas, datos técnicos detallados y cotizaciones competitivas.
