Sistema de prueba de voltaje soportado de CA libre de descarga parcial

Utilizando tecnología avanzada de transformador aislado con gas SF6, el sistema de prueba de voltaje soportado de CA libre de descarga parcial proporciona una salida estable de 250 kV con un nivel general de descarga parcial de ≤5pC. Con control automático inteligente, compensación de potencia reactiva, funcionamiento silencioso y funciones de protección integrales, es ideal para empresas de servicios públicos de energía, empresas industriales, universidades, institutos de investigación y laboratorios de alto voltaje.

A medida que las industrias eléctricas siguen elevando los estándares para la inspección de aislamiento y la detección de microdescargas parciales, esta unidad de prueba está desarrollada para satisfacer las demandas del mercado. A diferencia de los transformadores de prueba convencionales llenos de aceite, el aislamiento SF6 elimina los riesgos de derrames de petróleo y contaminación, al tiempo que reduce el peso total del equipo entre un 20% y un 60% para facilitar el transporte y la colocación.

Todas estas actuaciones confiables están respaldadas por la solidez de la fabricación profesional. Weshine® es una fábrica moderna de alta tecnología que se especializa en la investigación y el desarrollo, la producción, las ventas y el servicio de dispositivos de automatización de sistemas de energía e instrumentos de prueba. Los productos se venden en todo el mundo y han recibido comentarios positivos de muchos clientes.

Actuación

El sistema de prueba de voltaje soportado de CA sin descarga parcial adopta transformadores aislados con gas SF6 para mantener una salida estable de 250 kV, lo que limita la descarga parcial completa a ≤5pC. El control automático inteligente, la compensación de potencia reactiva, el bajo nivel de ruido y la protección de seguridad multicapa lo convierten en una opción práctica para fábricas de energía, clientes industriales, universidades y laboratorios de investigación.

El índice de descarga parcial de toda la máquina alcanza ≤5pC y el transformador SF6 incorporado solo genera una descarga parcial de ≤3pC bajo voltaje nominal. Este excelente rendimiento de aislamiento lo hace ideal para inspecciones de descargas parciales, verificaciones de aceptación en fábrica, verificación de aislamiento y diversas tareas de investigación de alto voltaje.

Estructura

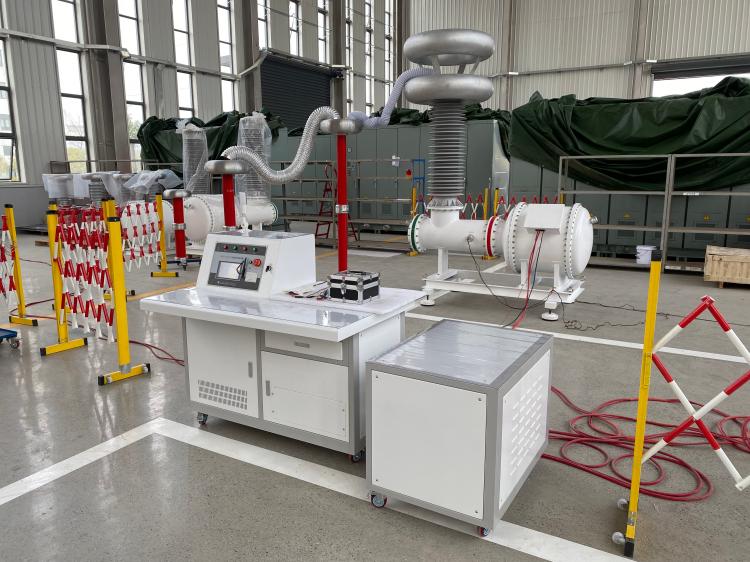

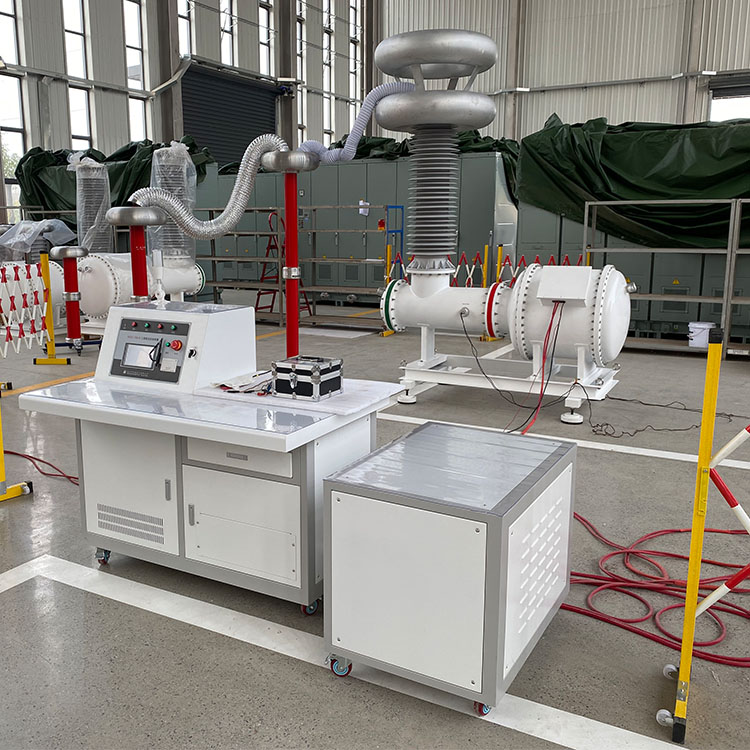

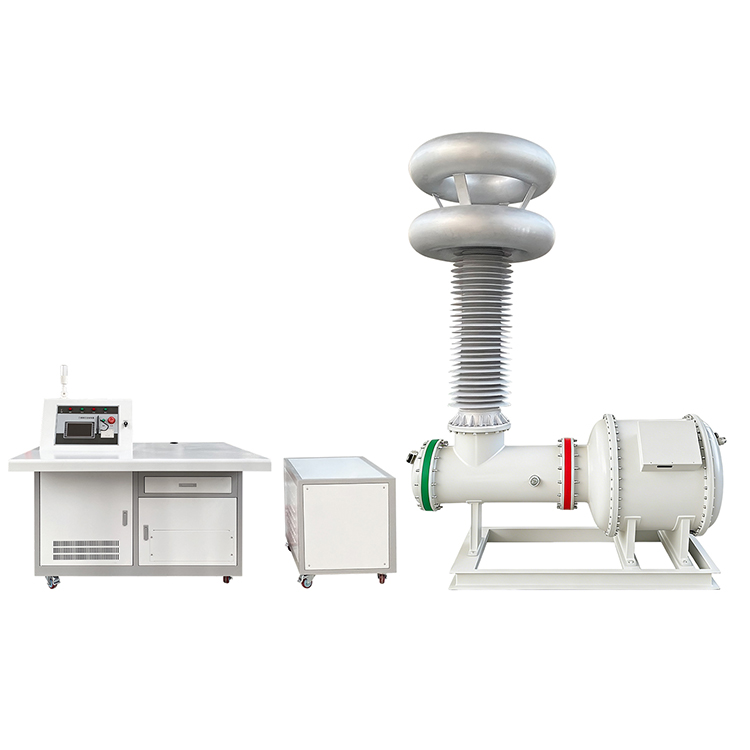

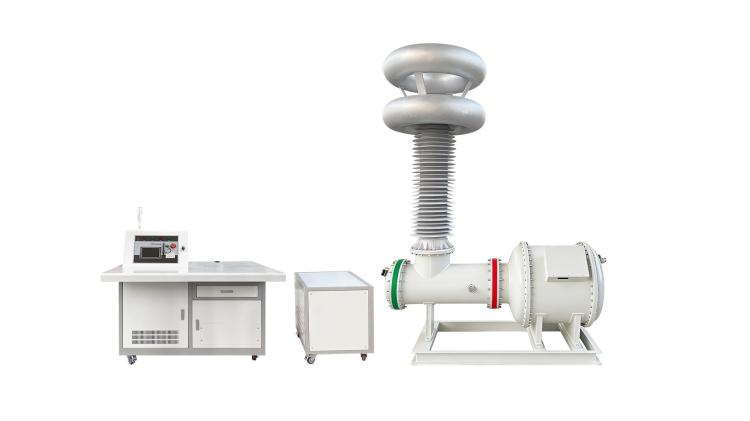

El paquete completo incluye un transformador de prueba aislado con SF6, un condensador de acoplamiento, un reactor limitador de corriente de alto voltaje, un reactor de compensación de bajo voltaje, un transformador de aislamiento y un gabinete de control completamente automático. La tecnología de compensación de bajo voltaje reduce el consumo de energía de entrada hasta en un 60%, lo que aumenta en gran medida la eficiencia de las pruebas y reduce los requisitos de suministro de energía.

Control

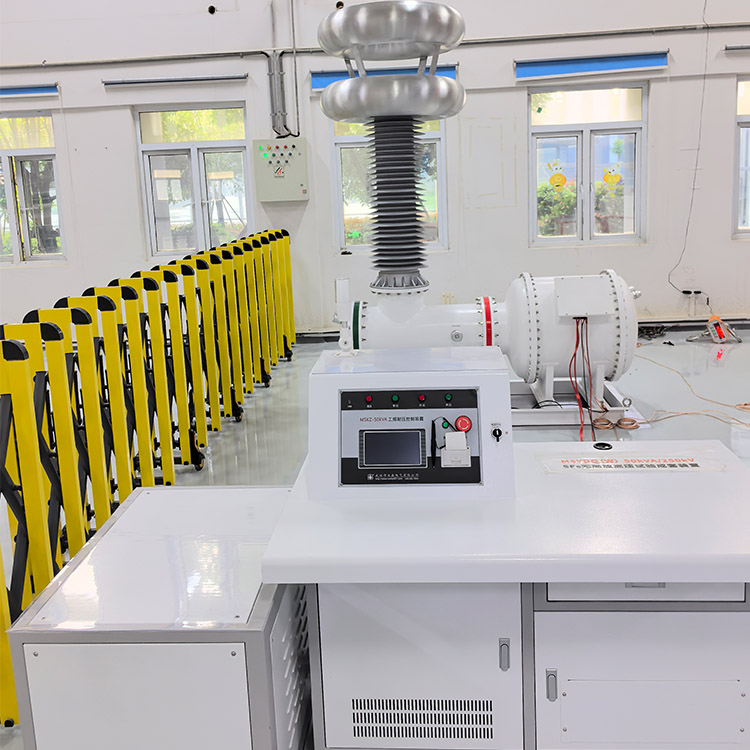

El sistema de prueba de voltaje soportado de CA libre de descarga parcial está equipado con una unidad de control de pantalla táctil a color de 7 pulgadas que admite modos de operación automático y manual. Los operadores pueden configurar cinco segmentos de voltaje separados, ajustar la velocidad de impulso y mantener el tiempo libremente. Las funciones automáticas cubren elevación de voltaje, conmutación de compensación, temporización, alivio de presión después de la prueba, almacenamiento de datos, búsqueda de registros e impresión de informes de prueba.

Seguridad

Para garantizar un funcionamiento estable y seguro, el equipo genera un voltaje de onda sinusoidal suave con una distorsión de forma de onda inferior al 5 % y un ruido de funcionamiento inferior a 65 dB. Los mecanismos de protección contra sobretensión y sobrecorriente están completamente equipados. Su estructura modular admite actualizaciones posteriores y se puede ampliar para pruebas de voltaje ultra alto hasta 1200 kV.

Características

1. Tecnología de transformador aislado con gas SF6

2 、 Diseño sin aceite y sin contaminación ambiental

3、Nivel de descarga parcial del sistema completo ≤5pC

4、Nivel de descarga parcial del transformador ≤3pC

5 、 Tensión de salida nominal de hasta 250 kV

6 、 Capacidad nominal 50 kVA

7 、 La compensación de potencia reactiva reduce la corriente de entrada hasta en un 60%

8. Modos de prueba automáticos y manuales.

9 、 ajustes de sincronización y voltaje programables de cinco etapas

10 、 Tasa de rampa de voltaje ajustable

11 、 Regulación de voltaje inteligente y conmutación de compensación

12 、 Almacenamiento de datos históricos e impresión de informes.

13 、 Salida de onda sinusoidal estable con distorsión ≤5%

14 、 Bajo ruido de funcionamiento ≤65 dB

15 、 Protección contra sobretensión de alto voltaje

16 、 Protección contra sobrecorriente de cola

17 、 Adecuado para pruebas de descarga parcial y tensión soportada de CA

Aplicaciones

1. Prueba de voltaje soportado de CA del transformador

2. Prueba de descarga parcial GIS

3. Pruebas de aislamiento de aparamenta

4 、 Prueba de cables de alto voltaje

5 、 Prueba de bujes

6 、 Prueba de aisladores

7. Pruebas de aceptación en fábrica (FAT)

8 、 Pruebas de laboratorio de alto voltaje

9 、 Prueba de tipo de equipo eléctrico

10 、 Programas de mantenimiento preventivo

Ventajas del brillo

Weshine Electric es un fabricante profesional de equipos de prueba de alto voltaje y sistemas de medición de descargas parciales. Nuestros sistemas de prueba de voltaje soportado de CA sin descarga parcial de la serie VS-W combinan tecnología avanzada de aislamiento de SF6, rendimiento de descarga parcial ultrabaja, automatización inteligente y protección de seguridad confiable. Diseñadas para aplicaciones exigentes de laboratorio y de campo, las soluciones Weshine ayudan a los clientes a mejorar la precisión de las pruebas, garantizar el cumplimiento normativo y mejorar la confiabilidad de los equipos a largo plazo.
