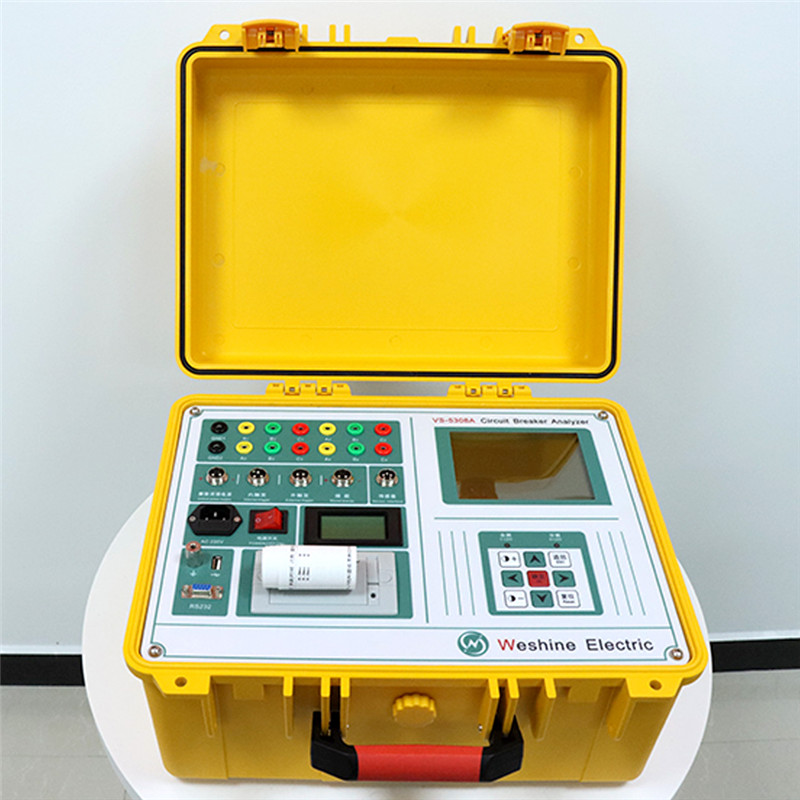

El analizador de interruptores automáticos inventado por Weshine® para la prueba de temporización de interruptores automáticos son instrumentos avanzados independientes o controlados por PC para el mantenimiento de interruptores automáticos. Las áreas de aplicación típicas del analizador de interruptores automáticos de Weshine® para pruebas de temporización de interruptores automáticos son las subestaciones de media y alta tensión en la generación y transmisión de energía eléctrica y fábricas de interruptores. Además, los entornos industriales y la distribución de energía eléctrica son áreas de aplicación adecuadas para estos analizadores de interruptores automáticos para la prueba de temporización de interruptores automáticos. Los canales permiten medir el desplazamiento de las piezas móviles del interruptor automático, la limpieza de contactos, el sobrerrecorrido, el rebote, el tiempo de amortiguación y la velocidad promedio. . Aún más, el analizador de disyuntores VS-5308C para la prueba de temporización de disyuntores tiene opcionalmente un microohmímetro incorporado. Por lo tanto, proporciona la medición de resistencia del circuito principal (medición de resistencia de contacto). Weshine® Circuit Breaker Analyzer for Circuit Breaker Timing Test con alta calidad y precisión, inventado y producido de acuerdo con los estándares nacionales, solución de prueba eléctrica completa disponible. ¡Contáctenos para obtener más detalles sobre el analizador de interruptores automáticos para la prueba de temporización de interruptores automáticos de Weshine®!
Weshine® Analizador de disyuntores para prueba de temporización de disyuntores, el diseño de dos piezas permite al operador utilizar la unidad a una distancia segura. La unidad de control se utiliza para operar el transformador de alto voltaje. La unidad consta de un variador, instrumentos de visualización de corriente/tensión, un temporizador para la duración de la prueba y un circuito de seguridad. El devanado de bajo voltaje se puede excitar continuamente desde cero hasta el valor máximo para que una determinada salida esté disponible durante un período predeterminado. La duración de funcionamiento depende de la aplicación, desde unos pocos minutos hasta un funcionamiento continuo.
Analizador de disyuntores para la serie de pruebas de temporización de disyuntores, el voltaje de entrada es de 200 V o 400 V, que está conectado a la caja de control correspondiente (tabla), y el voltaje de entrada se ajusta al devanado primario (voltaje bajo) del transformador de prueba a través del auto regulador de voltaje. Usando el principio de inducción electromagnética, el devanado secundario (alto voltaje) presiona Su relación con el número de vueltas del devanado primario puede obtener el mismo múltiplo del alto voltaje de salida, que se puede ajustar continuamente desde cero voltios hasta el valor nominal más alto . En la prueba de corriente de fuga y voltaje de resistencia de CC, siempre que la pila de silicio de alto voltaje esté atornillada en el extremo de salida de alto voltaje, se puede obtener el alto voltaje de CC y su amplitud es 1,4 veces el valor de alto voltaje de frecuencia de potencia.
Parámetros técnicos |
|||
nombre del producto |
Analizador de disyuntores para prueba de temporización de disyuntores |
||
Aplicación tipica |
Prueba de tiempo (O, C, OC, CO y OCO); Gráficos de ondas de interruptores (tiempo, recorrido, vibración, corriente, voltaje) Voltaje del motor de carga del resorte de salida; |
||
Funciones opcionales |
* Capaz de medir disyuntores con contactos de grafito (Siemens) â VS-5308X |
||
Número de modelo |
VS-5308B |
Certificados |
CE; CEM; DVI; YO ASI; |
Intervalo de tiempo |
0 a 16000,0 ms |
Rango de velocidad |
0 a 20,00 m/s |
Rango de carrera |
0 a 1000,0 mm |
Corriente de bobina |
Rango 20.00A Resolución 0.01A |
peso |
8 kg |
Dimensión |
420x350x230mm |
Siempre creemos que todo el éxito de nuestra empresa está directamente relacionado con la calidad de los productos que ofrecemos. El analizador de disyuntores para la prueba de temporización de disyuntores cumple con los más altos requisitos de calidad especificados en las pautas ISO9001, ISO14000: 14001 y nuestro estricto sistema de control de calidad.
Para obtener más información sobre las soluciones de servicio de Weshine®, comuníquese con nuestro representante de ventas en línea las 24 horas, los 7 días de la semana para obtener cotizaciones de Weshine®.
