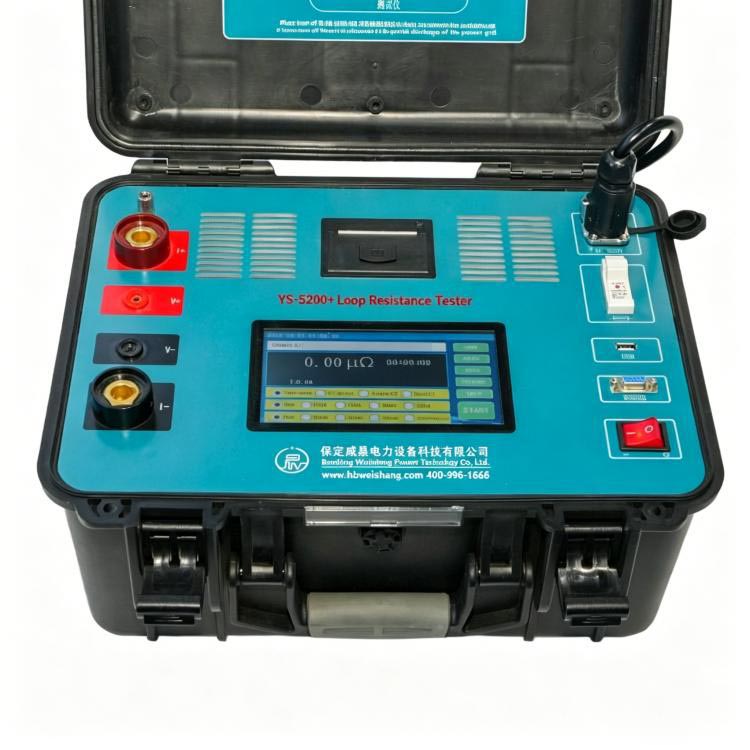

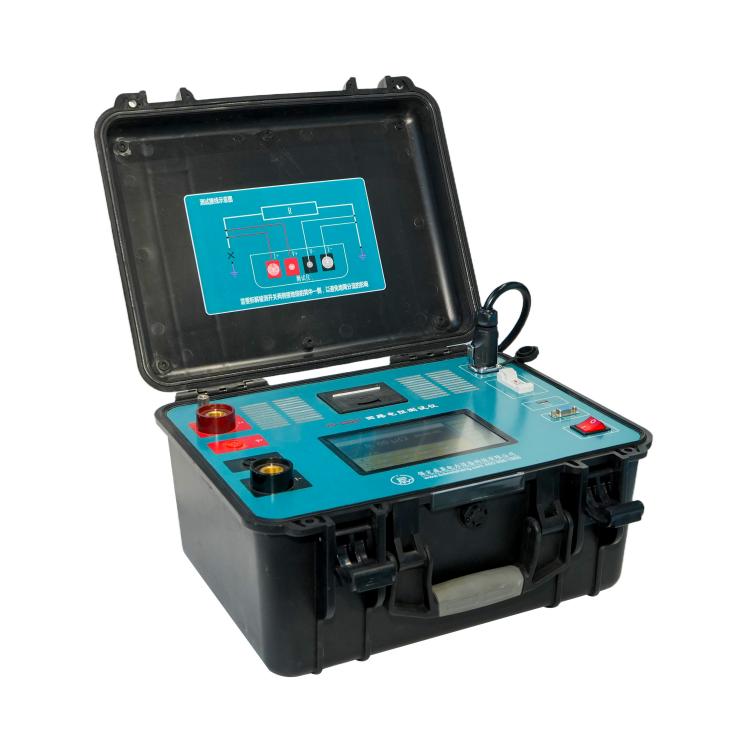

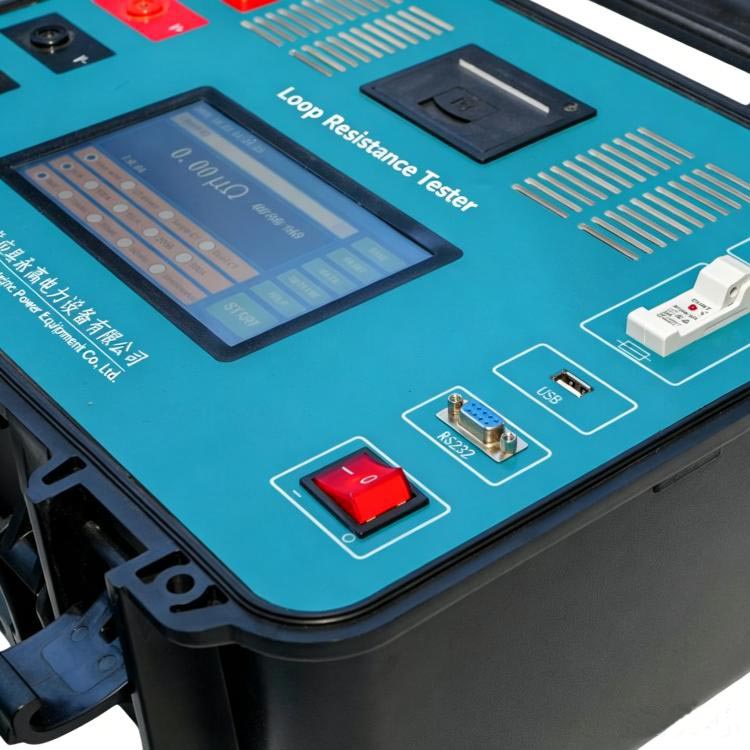

Probador de resistencia de circuito inteligente de escritorio 300A

El duradero probador de resistencia de circuito inteligente de escritorio 300A ofrecido por Weshine, un fabricante y proveedor profesional en China, ofrece lecturas precisas de microohmios en disyuntores, seccionadores, seccionadores de puesta a tierra y uniones de barras colectoras, incluso cuando las corrientes pasan por bucles únicos o múltiples ramas paralelas.

Construimos esta unidad siguiendo los estándares de prueba de cuatro cables DL/T845.4-2019 e IEC, cumpliendo plenamente con las demandas de la industria para la detección de resistencia de alta corriente.

Dentro de la máquina se encuentra una fuente de corriente constante de alta potencia combinada con un hardware de detección de corriente multicanal. Esta estructura mantiene constante la corriente de salida y el muestreo de voltaje es preciso, incluso cuando se trabaja junto a complicadas rejillas de conexión a tierra paralelas, lo cual es una razón clave por la que los contratistas de ingeniería realizan pedidos repetidos al por mayor para este modelo.

Principios básicos de medición

El probador de resistencia de circuito inteligente Desktop 300A se basa en dos módulos funcionales principales:

1. Salida de corriente constante alta ajustable: 50A–300A

2. Sensor de abrazadera CC inalámbrico: captura de corriente 0~±600A

Calcula la resistencia de contacto real según la ley de Ohm: R = V / I₀

V = caída de tensión detectada en los puntos de contacto

I₀ = corriente real que pasa por la rama probada

Modos de prueba inteligentes (innovación central)

weshine electric integra cuatro modos de prueba avanzados para soportar diferentes condiciones de campo:

1. Modo de resistencia del circuito tradicional

Los usuarios deben desconectar un lado de la red de puesta a tierra para evitar la interferencia de corriente en derivación. El probador suministra hasta 300 A de corriente CC y lee datos de caída de voltaje. Este modo logra la mayor precisión y funciona bien para sitios de mantenimiento planificado.

2. Modo de medición directa con abrazadera

No es necesario desmontar las conexiones a tierra. La pinza inalámbrica rastrea la corriente de rama I₀ en tiempo real, luego la máquina calcula la resistencia automáticamente con R=V/I₀. Aspectos destacados: Sin trabajos de desmontaje, pruebas de campo más rápidas y más seguro para el mantenimiento del área activa.

3. Modo de derivación de un solo lado

Adecuado para diseños de puesta a tierra en paralelo, como puesta a tierra de gabinetes y rejillas de tierra distribuidas. La pinza mide la corriente de rama en derivación I₂ y el dispositivo calcula la corriente de prueba efectiva con I₀=I₁−I₂ antes de calcular la resistencia. Corrige errores de precisión causados ​​por corrientes paralelas parciales.

4. Modo de derivación de doble lado

Para grandes redes de puesta a tierra con corrientes divididas bidireccionales en subestaciones. Dos pinzas recogen las corrientes de las ramas I21 e I22, el sistema calcula I₀=I₁−I21−I22 para obtener datos de resistencia reales para redes de múltiples ramas.

Diseño del sistema de seguridad y abrazadera

Las abrazaderas inalámbricas compatibles pueden identificar automáticamente la dirección de la corriente CC.

Especificaciones de la abrazadera de llave:

1. Rango de prueba de CC: 0 a ±600 A.

2. Debe alinearse con la dirección actual correcta para obtener datos precisos

3. Función de calibración incorporada para compensar la desviación de la medición.

Recordatorios de seguridad de operación:

1. No opere la abrazadera más allá de su rango de medición para evitar daños al hardware.

2. Instale las abrazaderas siguiendo las marcas de dirección actuales para estabilizar las lecturas.

3. Ejecute la calibración con regularidad para reducir los errores de datos

Guía de operación paso a paso

Este probador de escritorio sigue flujos de trabajo de pruebas de campo estándar para escenarios de alta corriente.

Paso 1: preparación del sistema

Confirme que el equipo esté completamente apagado, que la configuración de la conexión a tierra esté completa y que las baterías de las pinzas estén completamente cargadas. Los clientes de adquisiciones a granel pueden recibir manuales de operación completos junto con el envío.

Paso 2: Configuración del cableado

I+ e I- se conectan a dos extremos del circuito de prueba; V+ y V- se conectan a puntos de muestreo de voltaje internos. Siempre coloque sondas de voltaje dentro del circuito de corriente para descartar interferencias de resistencia de los cables.

Paso 3: Selección de modo

Elija un modo de prueba: modo de desmontaje tradicional, modo de abrazadera directa, modo de derivación única o modo de derivación doble. Luego configure la corriente de salida (50 A–300 A) y la duración de la prueba (Rápida / 10 s / 30 s / 60 s / Continua).

Paso 4: Proceso de medición

La máquina ejecuta automáticamente el aumento de corriente, el control de estabilidad, la captura de corriente en tiempo real, el muestreo de voltaje, el cálculo de resistencia y la compensación de temperatura sin ajuste manual.

Paso 5: Visualización de resultados

La pantalla muestra la corriente total I₁, las corrientes de pinza derivadas (I₂ / I21 / I22), el valor de resistencia en microohmios, el tiempo de prueba y el estado de estabilidad.

Paso 6: Gestión de datos

Los operadores pueden guardar registros de pruebas en la memoria local, exportar registros a través de unidades USB FAT32, imprimir informes con módulos de impresión opcionales y consultar datos históricos de pruebas en cualquier momento.

Escenarios de aplicación

Este probador de resistencia de circuito inteligente de escritorio 300A maneja tareas de detección de resistencia en condiciones complejas de conexión a tierra y fuertes interferencias electromagnéticas, ampliamente adoptado por compradores de estos sectores:

1 、 Grandes subestaciones

2、Plantas de generación de energía

3 、 Sistemas de aparamenta industrial

4 、 Instalaciones de transmisión de alto voltaje

5 、 Redes de red de puesta a tierra

El sistema funciona de manera confiable bajo:

1 、 fuerte interferencia electromagnética

2 、 Distribución de corriente paralela

3、、Acceso de desconexión limitado

4 、 Operaciones de mantenimiento continuo

Usos típicos de las pruebas

1 、 Prueba de resistencia de contacto para disyuntores de alto voltaje

2. Inspección de fallas en las rejillas de puesta a tierra de la subestación.

3 、 Detección de resistencia de las juntas de conexión de barras colectoras

4. Mantenimiento de rutina para armarios de distribución GIS/AIS.

5. Inspección de calidad en fábrica de equipos eléctricos de centrales eléctricas.

6 、 Análisis del sistema terrestre para redes de transmisión.

7 、 Solución de problemas de sistemas de distribución de energía industrial.

Ventajas del brillo

Construimos el probador de resistencia de circuito inteligente de escritorio 300A con arquitectura de medición multimodo para resolver problemas complicados de corriente paralela y de conexión a tierra complejos en sistemas de energía modernos. La prueba sin desmontaje con abrazadera inalámbrica reduce el tiempo de inactividad por mantenimiento y mejora enormemente la seguridad del sitio, lo que hace que muchos proveedores de servicios eléctricos firmen contratos de suministro a largo plazo con nosotros.

Los algoritmos de cálculo de corriente multicanal en tiempo real garantizan valores de resistencia precisos incluso en entornos de conexión a tierra en paralelo. La gran salida de corriente de 300 A descompone rápidamente las capas de óxido en superficies de contacto envejecidas, brindando resultados de prueba más confiables para uniones conductoras desgastadas. El control térmico inteligente incorporado mantiene la unidad estable bajo cargas de trabajo prolongadas de alta corriente.

Ventajas de diseño industrial fáciles de usar para los compradores:

1. Operación inteligente multimodo

2. Visualización de datos actuales visualizados en tiempo real

3 、 Conjunto completo de funciones de protección de seguridad automática

4. Almacenamiento y exportación de datos estructurados.

Póngase en contacto con nuestro equipo de ventas de inmediato para obtener cotizaciones personalizadas y archivos de parámetros técnicos completos para la adquisición de su proyecto.
