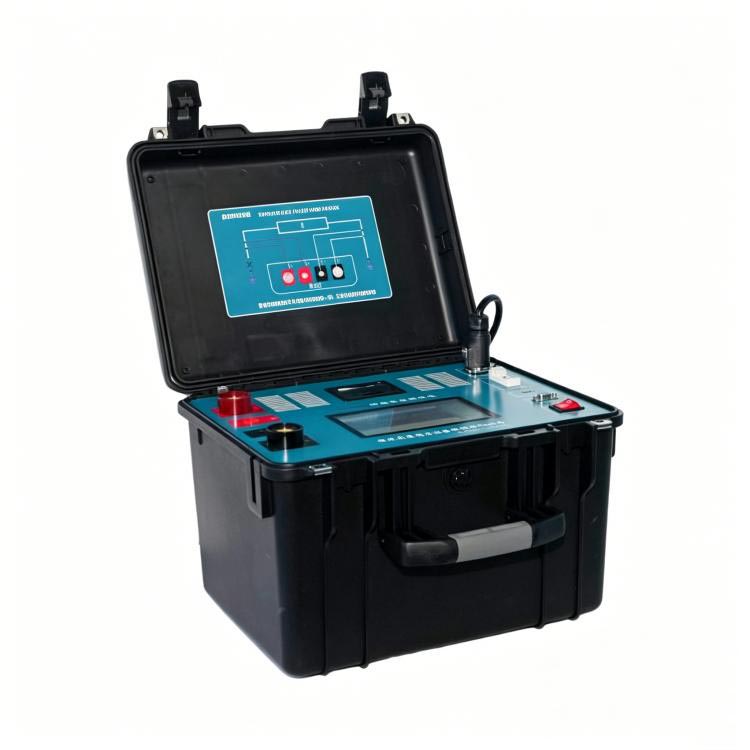

Probador de resistencia de contacto de gran intensidad con pantalla táctil a color

Como fabricante profesional en China, a Weshine le gustaría ofrecerle un probador de resistencia de contacto de alta corriente con pantalla táctil a color de calidad, que es un medidor de resistencia inteligente mejorado diseñado para pruebas de contacto de dispositivos de alto voltaje. La inyección de grandes corrientes de prueba elimina la interferencia de las capas de oxidación de la superficie y los puntos de contacto inestables, de modo que los probadores obtengan lecturas confiables para la inspección previa al mantenimiento del equipo y las comprobaciones de aceptación en fábrica. Los compradores al por mayor pueden combinar esta unidad con sus kits completos de herramientas de prueba eléctrica para una adquisición en un solo lugar.

Los usuarios pueden elegir una corriente de salida ajustable desde 50 A hasta 600 A, coincidiendo con los criterios de prueba y los parámetros nominales de diferentes dispositivos eléctricos. El modo de prueba de alta corriente juzga con precisión la condición de contacto en disyuntores, equipos GIS, seccionadores, barras colectoras y uniones de cables, una herramienta imprescindible para los equipos de inspección de fábricas y contratistas de ingeniería energética.

Este probador de resistencia de contacto de alta corriente con pantalla táctil a color adopta una pantalla táctil a color industrial de 7 pulgadas con un panel de operación fácil de navegar. El personal puede configurar rápidamente la corriente de salida, el tiempo de prueba, el idioma del sistema y los parámetros de comunicación en la pantalla, ver formas de onda de prueba en tiempo real y administrar los datos almacenados con una capacitación mínima. Reduce el tiempo de operación en sitio para los equipos de ingeniería que manejan grandes lotes de trabajos de inspección de equipos.

Equipada con una gran batería de litio recargable incorporada, la unidad admite pruebas en exteriores totalmente portátiles sin acceso a la red eléctrica. Después de pruebas de corriente intensa de 500 A o 600 A, activa un ciclo de enfriamiento automático de 10 segundos para proteger los módulos de alimentación internos, lo que extiende la vida útil y reduce los costos de reemplazo a largo plazo para los compradores con tareas frecuentes de prueba de campo.

Lleva múltiples modos de transmisión de datos: enlace inalámbrico Bluetooth, conexión por cable RS232, exportación de unidad flash USB y almacenamiento local. Los operadores pueden buscar, guardar, exportar o eliminar registros de pruebas directamente en la máquina, lo que acelera la clasificación de informes de pruebas y la gestión de activos de equipos para proyectos de licitación de centrales eléctricas y departamentos de control de calidad de fábrica.

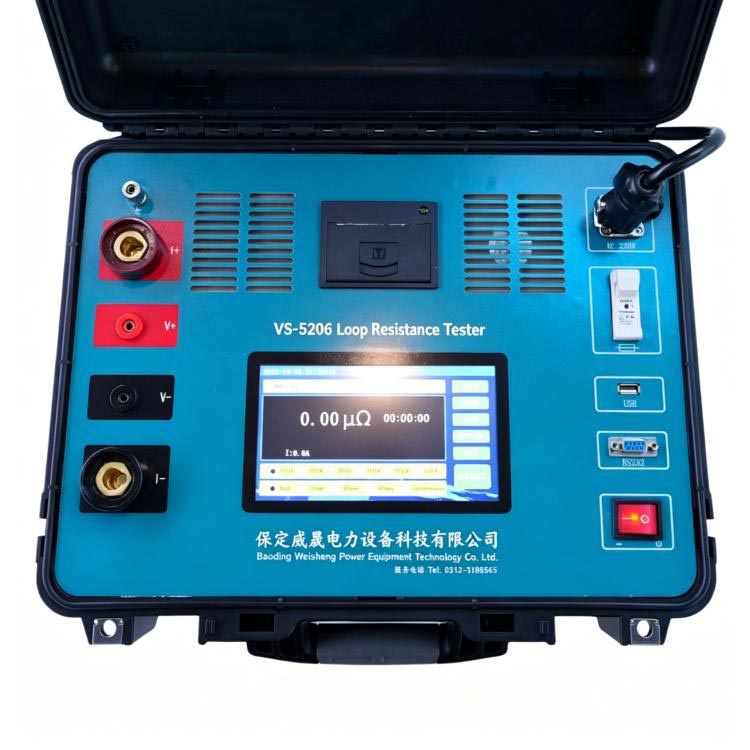

Construido para soportar sitios de trabajo al aire libre hostiles, el VS-5206 combina una potente salida de alta corriente, medición digital precisa, protección de seguridad multicapa y una carcasa duradera. Ofrece resultados de pruebas consistentes y confiables para el mantenimiento diario de equipos, la puesta en marcha de nuevos proyectos y el diagnóstico de fallas eléctricas, ideal para pedidos al por mayor de distribuidores de equipos eléctricos y empresas de ingeniería energética.

Diseño del sistema de seguridad y abrazadera

weshine electric integra sensores de pinza inalámbricos con tecnología de reconocimiento de dirección de corriente CC.

Especificaciones de la abrazadera de llave:

1. Rango de medición de CC: 0 a ±600 A.

2 、 Instalación sensible a la dirección (se requiere orientación actual hacia adelante)

3、Soporte de calibración en la configuración del sistema

Las reglas de seguridad garantizan un funcionamiento estable:

1. La sobrecarga de la abrazadera más allá del rango puede dañar el sensor

2. La instalación direccional correcta mejora la precisión

3. La función de calibración compensa la desviación.

Características

Corriente de prueba máxima de 600 A CC

Medición de resistencia de contacto de alta precisión

Diseñado para disyuntores y equipos GIS

Múltiples corrientes de salida seleccionables

Tecnología de medición Kelvin de cuatro hilos

Pantalla táctil a color de 7 pulgadas

Batería de litio recargable incorporada

Medición automática inteligente

Enfriamiento automático después de pruebas de 500A/600A

comunicación bluetooth

Interfaz de comunicación RS232

Exportación de datos de unidad flash USB

Almacenamiento interno de registros de pruebas

Soporte de idioma chino e inglés

Parámetros de comunicación ajustables

Gestión inteligente de datos

Alta estabilidad de medición

Diseño portátil compacto

Adecuado para pruebas de campo y laboratorio.

Múltiples funciones de protección para una operación segura

Guía de productos

Cómo funciona el probador de resistencia de contacto de alta corriente con pantalla táctil a color

Este probador inyecta una corriente CC alta y estable en el objeto de prueba a través de cables de corriente dedicados mientras mide simultáneamente la caída de voltaje a través del contacto usando cables de detección separados. Utilizando el principio de medición Kelvin de cuatro terminales, el instrumento elimina la resistencia de los cables y calcula valores de resistencia de contacto de alta precisión.

Una vez que la corriente seleccionada se estabiliza, el probador realiza automáticamente la medición y detiene la salida al finalizar. Cuando funciona a 500 A o 600 A, el instrumento activa automáticamente un ciclo de enfriamiento antes de la siguiente medición para mantener la confiabilidad del sistema.

Escenarios de aplicación

Servicios públicos de energía

Mantenimiento de rutina de disyuntores, seccionadores, equipos GIS y subestaciones.

Fabricantes de transformadores

Pruebas de aceptación en fábrica y verificación de conexión eléctrica.

Contratistas eléctricos

Puesta en marcha y mantenimiento de instalaciones de media y alta tensión.

Instalaciones Industriales

Inspección de empalmes eléctricos de alta corriente y sistemas de barras.

Laboratorios de pruebas

Medición de precisión de baja resistencia y certificación de equipos.

Aplicaciones

1. Prueba de resistencia de contacto del disyuntor

2 、 Medición de resistencia del bucle

3. Pruebas de aparamenta GIS

4、Prueba del interruptor de desconexión

5. Prueba de resistencia de las juntas de barras colectoras

6 、 Medición de la conexión a tierra

7 、 Inspección de conexión eléctrica de alta corriente

8. Pruebas de aceptación de fábrica (FAT)

9 、 Mantenimiento preventivo

10 、 Puesta en servicio del sistema de energía

Ventajas del brillo

Weshine Electric se especializa en equipos de prueba eléctrica de alto voltaje e instrumentos de diagnóstico inteligentes. El probador de resistencia de contacto de alta corriente con pantalla táctil a color combina salida de alta corriente, tecnología de medición Kelvin de precisión, operación inteligente de pantalla táctil, interfaces de comunicación avanzadas y capacidades integrales de administración de datos. Diseñadas para empresas de servicios públicos, fabricantes y profesionales de mantenimiento, las soluciones Weshine ofrecen pruebas confiables de resistencia de contacto que mejoran la confiabilidad del equipo, minimizan el tiempo de inactividad y respaldan la gestión de activos a largo plazo.
