Probador de aislamiento 5000V

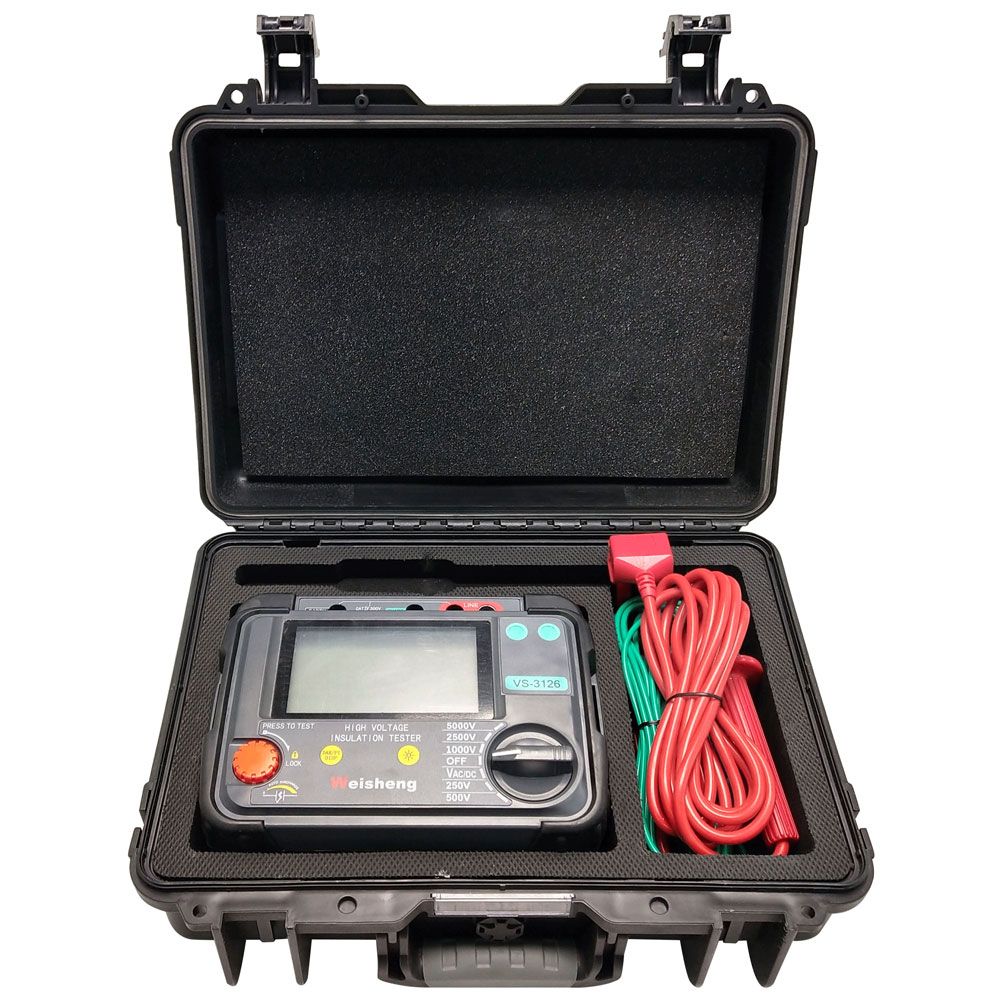

Weshine® VS-3126 es un dispositivo alimentado por bateríaProbador de aislamiento 5000Vcon pantalla de arco digital y analógica, diseñado para pruebas de resistencia de aislamiento de alto voltaje en el mantenimiento y reparación de cables, maquinaria de plantas rotativas, transformadores, aparamenta y aplicaciones industriales.

Las pruebas de aislamiento de CC se realizan a 250 V, 500 V, 1000 V, 2500 V, 5000 V. El rango de medición de la resistencia de aislamiento es de 100 k Ω a 1000 G Ω. Se proporciona descarga automática para los circuitos capacitivos bajo prueba y se muestra el voltaje decreciente.

El terminal de protección se puede utilizar para minimizar los efectos de las fugas superficiales y, por tanto, de las mediciones erróneas al realizar pruebas de resistencia de aislamiento.

Para objetos de prueba capacitivos, el instrumento se descargará automáticamente a través de una resistencia interna e indicará voltaje en los terminales en el rango de 30 V a 600 V con voltajes más altos indicados por "Hi". Esta característica dará una indicación de voltaje decreciente luego de la prueba de cargas reactivas. Cuando el indicador de voltaje desaparece, es seguro para el usuario desconectar los cables de prueba.

Weshine® VS-3126Probador de aislamiento 5000VEstá alimentado por ocho celdas IEC LR6 (AA) de 1,5 V. Las características de seguridad del diseño incluyen indicador de advertencia de alto voltaje, visualización de voltaje externo después de la prueba IR, descarga automática de cargas reactivas y cables de prueba.

SOLICITUD

Los materiales aislantes eléctricos se deterioran con el tiempo, lo que provoca averías y costosas facturas de reparación. Los probadores de resistencia de aislamiento aplican un voltaje de CC regulado a través del aislamiento y miden el flujo de corriente a través de él aplicando la ley de Ohm para calcular la resistencia de aislamiento. La corriente fluye porque ningún material aislante es perfecto.

Los usos del probador de infrarrojos incluyen:

■  Prueba y calificación del producto

■  Instalación de equipos

■  Mantenimiento de rutina

■  Resoluciones de problemas

Las pruebas de aislamiento con CC de alto voltaje afectan la polarización del aislamiento, de modo que las pruebas consecutivas sin una descarga completa de la unidad bajo prueba arrojarán resultados diferentes.

Se debe tener cuidado de emplear siempre el mismo proceso y técnica de conexión y prueba de un aislador para poder observar las tendencias de los resultados. Es importante registrar la temperatura del aislamiento así como los valores de IR.

CARACTERÍSTICAS Y BENEFICIOS

■  Probador de resistencia de aislamiento compacto y resistente

■  Fácil operación y selección de rango de voltaje

■  Voltímetro CA y CC (30 V - 600 V)

■  Temporizador de prueba IR configurable por el usuario (predeterminado 1 min), (máx. 19 m 50 s)

■  Estuche de transporte blando para instrumento y cables.

■  Inicio rápido y guía de usuario completa

■  Bloqueo de enchufes aislados HV para mayor seguridad

■  Las contraventanas entre terminales evitan la entrada accidental de suciedad y otros objetos.

PRESUPUESTO

VS-3126

El VS-3126Probador de aislamiento 5000Vha sido diseñado para aplicaciones de pruebas eléctricas e industriales, donde los voltajes de operación exceden los 1000 V y se requieren voltajes de prueba de aislamiento más altos.

A diferencia del VS-3126, el VS-3126 ofrece voltajes de rango fijo de 50 V, 100 V, 250 V, 500 V, 1000 V y 2500 V.

Los equipos con voltajes de funcionamiento superiores a 1 kV requieren voltajes de prueba proporcionalmente más altos. Para cumplir plenamente con los requisitos de prueba más modernos, Weshine ofrece una familia de productos de alta calidad.Probador de aislamiento 5000Vs a tensiones superiores a 1 kV. Como núcleo de las pruebas de alto voltaje, nuestras unidades de 5/10/15 kV ofrecen el más alto nivel de pruebas de calidad junto con máxima seguridad, conveniencia y portabilidad.

Para una capacidad completa de prueba de aislamiento de todos los equipos de alto capital, ¡Weshine va un paso más allá! El estándar de prueba universal para equipos rotativos, IEEE 43-2000, aumentó la recomendación de voltaje de prueba a 10 kV para equipos con clasificación de 12 kV y superiores. El pleno cumplimiento de esta norma se puede lograr con un solo probador, nuestro modelo de 10 kV.

Trozos escogidos

Weshine tiene 8 años de experiencia específicamente para tratar con una gama completa de equipos eléctricos. En la actualidad, Weshine ha inventado variosProbador de aislamiento 500Vpara cada paso como se muestra en el formulario:

Según problemas de la cadena de suministro: comuníquese con su distribuidor autorizado Weshine preferido para conocer los precios y plazos de entrega actuales.

Certificados de calidad

Siempre creemos que todo el éxito de nuestra empresa está directamente relacionado con la calidad de los productos que ofrecemos.Probador de aislamiento 5000VCumple con los más altos requisitos de calidad especificados en las directrices ISO9001, ISO14000:14001 y nuestro estricto sistema de control de calidad.
