Descripción del Producto

Compre equipos de prueba de protección de relés trifásicos de calidad de Weishine, un fabricante profesional en China, que está diseñado para inspeccionar relés de protección, unidades de protección de microprocesadores, circuitos secundarios, equipos de automatización y sistemas completos de protección de redes eléctricas. Los relés deben responder con precisión ante fallas de línea, voltaje anormal, sobrecorriente, acciones de recierre, activadores de protección diferencial y movimientos del circuito de control, por lo que las pruebas periódicas son esenciales para una operación segura y coordinada del sistema de energía.

¿Qué es el probador de protección de relé trifásico?

Un probador de protección de relés trifásicos es un dispositivo de prueba profesional diseñado para verificar el rendimiento y las características operativas de relés de protección, unidades de protección basadas en microprocesadores, circuitos secundarios, equipos de automatización y esquemas de protección de sistemas de energía.

El probador genera corriente secundaria controlable, voltaje, frecuencia, ángulo de fase, armónicos, CC y señales de conmutación para simular condiciones normales y anormales del sistema de energía. Al aplicar estas señales simuladas a los dispositivos de protección probados, los ingenieros pueden verificar la configuración del relé, los valores de activación, el tiempo de operación, la lógica de disparo y la respuesta de los contactos.

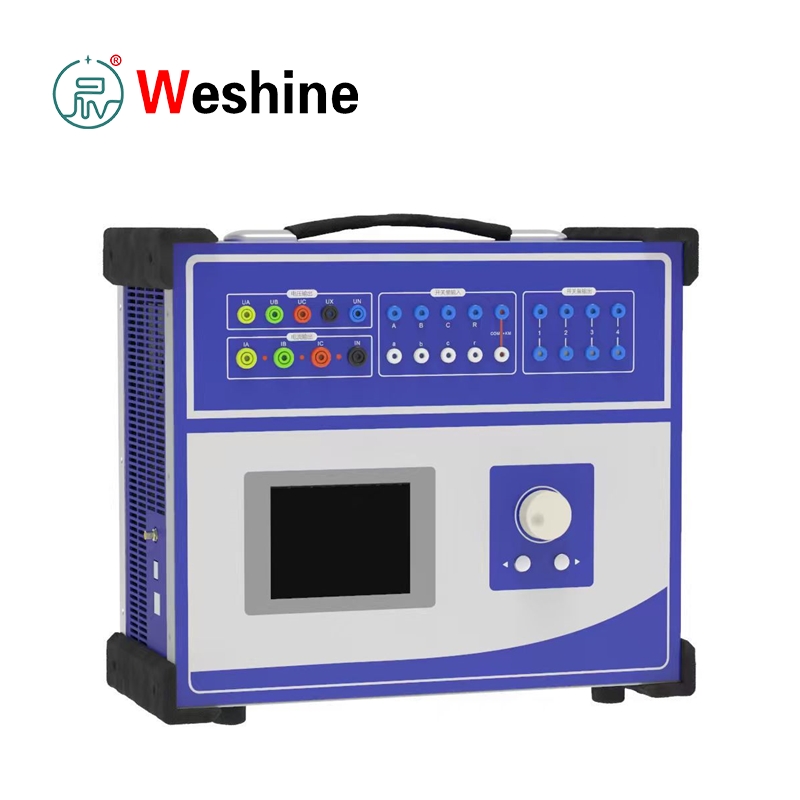

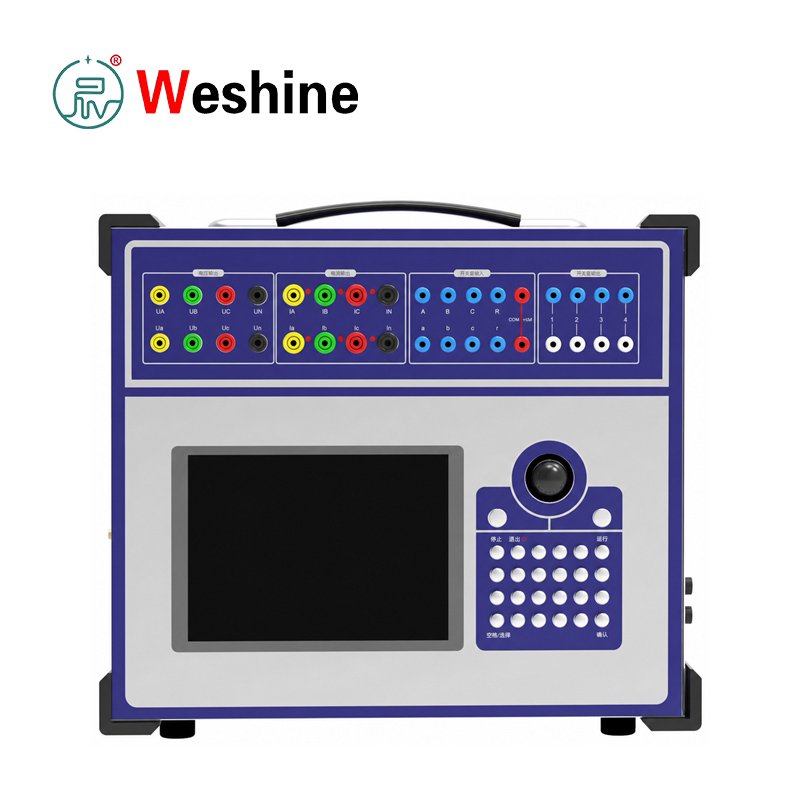

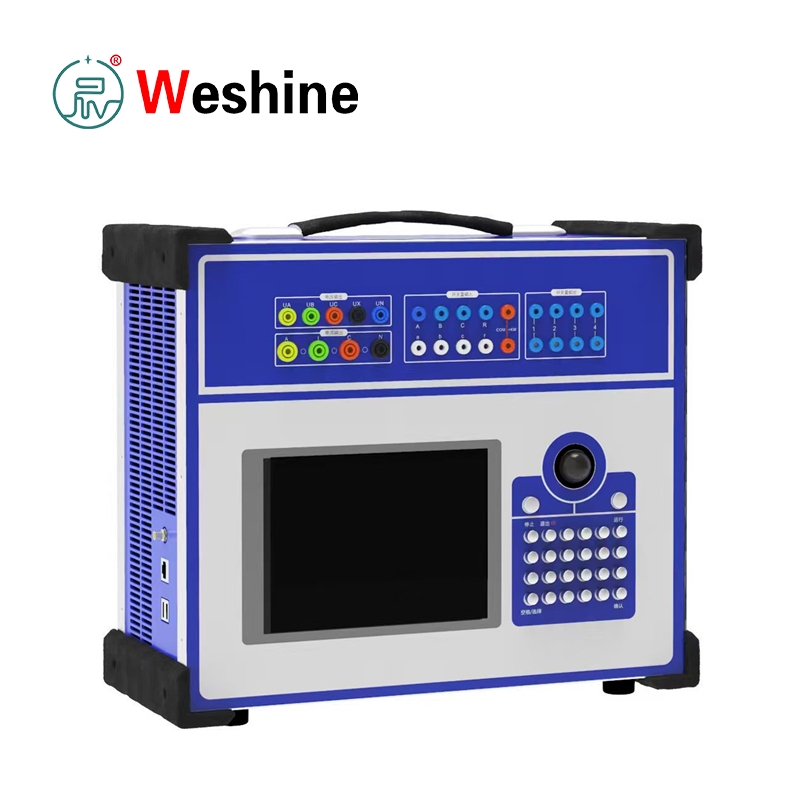

Three Phase Relay Protection Tester

Salida de corriente y voltaje multicanal

El probador de protección de relés trifásicos está equipado con 4 canales de voltaje y 3 canales de corriente para pruebas integrales de protección de relés. Los canales de voltaje admiten pruebas de voltaje de fase, voltaje de línea, voltaje de secuencia cero, desequilibrio de voltaje, pérdida de voltaje, cambio de frecuencia y sincronismo.

Los tres canales de corriente pueden funcionar de forma independiente para pruebas de corriente de fase individual o conectarse en paralelo para proporcionar una salida de corriente de corta duración de hasta 120 A. Admite pruebas de relés de sobrecorriente, relés de falla a tierra, protección de tiempo inverso, protección diferencial, protección de distancia, lógica de reconexión, protección de subtensión y relés de frecuencia.

Control por computadora industrial y operación de campo

Construido sobre una plataforma informática industrial, el probador integra una pantalla integrada y un panel de operación local para pruebas de campo independientes sin una computadora externa. Los parámetros y resultados de las pruebas se pueden ver directamente en la pantalla, lo que lo hace adecuado para la puesta en servicio y el mantenimiento in situ.

El equipo también se puede conectar a una PC con software compatible para admitir funciones de prueba avanzadas, gestión de datos y generación automática de informes de prueba.

Salida flexible de corriente, voltaje y CC

El probador proporciona una amplia gama de capacidades de salida, que incluyen:

Salida de corriente CA:0~40A por canal, hasta 120A de salida de corta duración con tres canales en paralelo

Salida de voltaje CA:Voltaje de fase de 0~120 V y voltaje de línea de 0~240 V

Salida CC:Corriente CC, voltaje CC y fuente de alimentación auxiliar CC ajustable

Estas funciones admiten pruebas de relés de CC y permiten que los dispositivos de protección y los circuitos secundarios se energicen durante la puesta en servicio en campo.

Medición de frecuencia, armónicos y temporización

El probador integra frecuencia variable y salida de señal armónica para simular diferentes condiciones operativas del sistema de energía, incluida la variación de frecuencia y entornos armónicos de múltiples órdenes. Esto permite a los técnicos evaluar el rendimiento del relé en diferentes condiciones de señal secundaria en lugar de solo bajo frecuencia de alimentación estándar.

Los módulos de entrada y salida de interruptor integrados admiten detección de contacto de disparo, monitoreo de contacto de relé, simulación de disyuntor, verificación de señal de inicio y medición de tiempo de acción. El rango de temporización alcanza de 0,1 ms a 9999 s, lo que permite una medición precisa del tiempo de operación del relé, el retardo de disparo, los intervalos de recierre y la respuesta lógica de protección.

Rango de aplicación y protección de seguridad

El probador de protección de relés trifásicos es adecuado para probar relés electromagnéticos, relés estáticos, dispositivos de protección digital, relés de microprocesador, dispositivos de reconexión y sistemas de protección de transformadores, líneas, motores y generadores.

Es ampliamente utilizado en subestaciones, centrales eléctricas, salas de distribución de fábricas, redes de suministro de energía ferroviaria y laboratorios de retransmisión profesionales.

Se integran múltiples funciones de protección, incluida la protección contra sobrecarga de salida, el autodiagnóstico de fallas, el enclavamiento de salida y el diseño de energía de arranque suave. Estas funciones ayudan a proteger tanto el probador como el equipo conectado durante la operación de campo. El equipo debe ser operado por técnicos capacitados y familiarizados con la seguridad del circuito secundario, los procedimientos de cableado estándar y los flujos de trabajo de prueba de relés.

El equipo cumple conGB/T 7261-2008yDL/T 624-2010. Los operadores deben cumplir con los códigos de prueba de relés locales, las reglas de puesta en servicio de las centrales eléctricas y los estándares de seguridad en el sitio durante el uso.

Especificaciones del sistema		Salida de corriente CA		Salida de corriente CC
Artículo	Especificación	Artículo	Especificación	Artículo	Especificación
Modelo de producto	VS-JB900	Precisión de salida	Clase 0.2	Precisión de salida	Clase 0.5
tipo de producto	Probador de protección de relé trifásico	Salida de corriente de fase, RMS	0 a 40 A	Salida de corriente de fase	0 a ±10 A por fase
plataforma de control	tipo de computadora industrial	Salida de corriente trifásica en paralelo, RMS	0 a 120 A	Salida paralela trifásica	0 a ±30 A
Configuración de salida	Tensión trifásica, corriente trifásica	Corriente de fase permitida durante mucho tiempo, RMS	10 A	Tensión máxima de carga de salida	20 voltios
Pruebas aplicables	Protección de relés, circuito secundario, prueba de dispositivos de automatización.	Potencia máxima de salida de corriente de fase	420 VA
Modo de operación	Operación independiente; Conexión a ordenador compatible según configuración.	Máxima potencia de salida con corriente trifásica en paralelo	900VA
Estándares de referencia	GB/T 7261-2008, DL/T 624-2010	Tiempo de trabajo permitido con corriente paralela trifásica máxima	10 segundos
		Rango de frecuencia fundamental	20 a 1000 Hz
		orden armónico	1 al 20

Salida de voltaje CA		Salida de voltaje CC		Cantidad de conmutación y sincronización
Artículo	Especificación	Artículo	Especificación	Artículo	Especificación
Precisión de salida	Clase 0.2	Precisión de salida	Clase 0.5	Entrada de conmutación	10 canales
Salida de voltaje de fase, RMS	0 a 120 V	Amplitud de salida de voltaje de fase	0 a ±160 V	Entrada de contacto seco	1 a 20 mA, 24 V
Salida de voltaje de línea, RMS	0 a 240 V	Amplitud de salida del voltaje de línea	0 a ±320 V	Entrada de contacto potencial, 0 lógico	0 a +6 V
Potencia de salida de tensión de fase/tensión de línea	80 VA / 100 VA	Potencia de salida de tensión de fase/tensión de línea	70 VA / 140 VA	Entrada de contacto potencial, lógica 1	+11V a +250V
Rango de frecuencia fundamental	20 a 1000 Hz			Salida de conmutación	8 pares
orden armónico	1 al 20			Capacidad de contacto CC	220 V / 0,2 A
				Capacidad de contacto CA	220 V / 0,5 A
				Rango de medición del tiempo	0,1 ms a 9999 s
				Precisión de la medición del tiempo	0,1 ms

Condiciones ambientales		Características físicas
Artículo	Especificación	Artículo	Especificación
Temperatura de funcionamiento	-10°C a +50°C	Dimensiones de la unidad principal	400 × 300 × 180 milímetros
Temperatura de almacenamiento	-25°C a +70°C	Peso de la unidad principal	Aproximadamente 18 kilos
Humedad relativa	5% a 95%, sin condensación

Guía de funcionamiento del producto

El probador de protección de relé trifásico genera corriente secundaria controlable, voltaje, frecuencia, ángulo de fase, armónicos, CC y señales de conmutación para simular condiciones normales y defectuosas de la red, luego envía señales al dispositivo de protección probado. Supervisa las acciones de los contactos, las salidas de disparo, las señales de retorno y la retroalimentación lógica, registrando automáticamente el tiempo de acción y los valores de configuración de operación.

Antes de realizar la prueba, confirme el modelo del relé, la corriente secundaria nominal, la tensión secundaria nominal, la demanda de energía CC, el tipo de contacto de disparo y los parámetros de protección preestablecidos. Verifique los diagramas de cableado del dispositivo de protección, aísle los circuitos de prueba según las reglas de seguridad, luego conecte correctamente las salidas de corriente, las salidas de voltaje, los puertos de E/S del interruptor y los terminales de alimentación auxiliar de CC.

Pasos de prueba del relé de sobrecorriente:Establezca la corriente de salida, el ángulo de fase, la frecuencia y la duración de la prueba. Aumente la corriente gradualmente según los procedimientos de prueba estándar, registre el valor de activación, el valor de interrupción y el tiempo de operación. Para pruebas trifásicas de alta corriente, conecte tres canales de corriente en paralelo para alcanzar una salida máxima de corto tiempo de 120 A.

Pasos de prueba del relé de voltaje:Conecte los canales de voltaje y configure el voltaje de fase o línea según sea necesario. La unidad simula subtensión, sobretensión, tensión de secuencia cero, desequilibrio de tensión y desfase; La función de cambio de frecuencia sirve para el deslastre de carga por baja frecuencia y la calibración del relé de frecuencia.

Pruebas de protección a distancia, direccionales, diferenciales y de reconexión: Ajuste de voltaje, corriente, ángulo de fase y contactos del interruptor siguiendo esquemas lógicos de protección. El equipo rastrea el movimiento de los contactos del relé y mide el tiempo de disparo; Los puertos de salida del interruptor simulan contactos auxiliares del interruptor o señales lógicas externas cuando es necesario.

Pruebas de relés de CC y circuitos auxiliares:Utilice salida de voltaje/corriente CC dentro de los rangos nominales. Cuando la energía CC en el sitio no esté disponible o se requiera energía de prueba aislada, active la fuente de alimentación auxiliar CC ajustable incorporada.

Después de finalizar todas las pruebas, compare los valores de acción medidos y los datos de tiempo con la configuración de protección preestablecida. Archivar registros de pruebas siguiendo la normativa interna de gestión de mantenimiento y puesta en marcha.

Características principales

1. Canales de salida de corriente independientes de voltaje estándar de 4 fases y 3 fases

2．Salida de corriente CA de un solo canal hasta 40 A

3. Tres canales de corriente paralelos admiten una salida máxima de 120 A en periodos breves

4. Rango de salida de voltaje de fase CA: 0 ~ 120 V

5. Rango de salida de voltaje de línea CA: 0 ~ 240 V

6. Salida de corriente CC incorporada para todos los escenarios de prueba de protección de relés

7. Salida de voltaje CC incorporada para simulación del estado del circuito secundario

8. Salida de fuente de alimentación auxiliar de CC ajustable e independiente

9. Rango de tiempo de acción del relé: 0,1 ms ~ 9999 s

10. Cambie los canales de entrada para monitorear el estado de contacto del relé en tiempo real

11. Cambie los canales de salida para simular disyuntores y señales de contacto externas.

12. Salida de señal armónica para probar las características de respuesta armónica de los dispositivos de protección.

13. Salida de señal de frecuencia variable para inspección de relé de frecuencia.

14. Pantalla integrada para mostrar claramente todos los parámetros y resultados de la prueba.

15. El control por computadora industrial permite una operación independiente completamente fuera de línea

16. Puerto USB reservado para lectura de datos y enlace de software de soporte

17. Bloqueo automático de salida en condiciones de funcionamiento anormales para evitar daños al equipo

18. Funciones integradas de autoverificación de fallas y protección de hardware multicapa

19．Compatible con calibración de protección de microprocesador, relés estáticos y relés electromagnéticos

20. Herramienta todo en uno para puesta en marcha en campo, mantenimiento diario y pruebas de laboratorio

Escenarios de aplicación

1. Equipos de operación y mantenimiento de la red eléctrica

Realizar puesta en marcha de nuevas subestaciones, calibración periódica de protecciones, inspección de circuitos secundarios, pruebas de circuitos de disparo y mantenimiento completo del esquema de protección.

2. Fabricantes de transformadores

Realizar inspecciones en fábrica de gabinetes de protección, verificación de relés diferenciales, verificación de interfaz de protección de temperatura y pruebas de aceptación en fábrica para paneles de protección.

3. Centrales eléctricas

Calibración completa de la protección del generador, la protección del transformador principal, la protección del motor, el sistema de energía auxiliar y la protección del tablero durante la puesta en servicio de la unidad y el mantenimiento de paradas.

4. Industria ferroviaria

Las subestaciones de tracción ferroviaria y las redes de distribución están equipadas con dispositivos de protección por relé. El equipo maneja el mantenimiento de rutina de los relés, la verificación de la protección del alimentador y la revisión de la lógica de disparo del disyuntor.

5. Grandes empresas industriales

Las plantas siderúrgicas, mineras, petroquímicas y de fabricación lo utilizan para el mantenimiento regular de relés de media tensión, pruebas de protección de motores e inspección de circuitos de protección de subestaciones de fábrica.

6. Universidades e instituciones de formación profesional

Aplique la máquina para enseñar teorías de protección de relés, operaciones de prueba de inyección secundaria, simulación de condiciones de falla y capacitación práctica en coordinación de protección.

7. Laboratorios de pruebas de terceros

Calibración completa de relés, verificación del desempeño del equipo de protección, inspección de aceptación entrante y prestación de servicios de puesta en marcha externa.

8. Equipos de mantenimiento de cables

Después del reemplazo o reparación del cable, verifique la protección del alimentador, la protección contra fallas a tierra, la lógica de reconexión y los circuitos de control secundarios coincidentes.

Artículos de prueba disponibles

1. Inspección del rendimiento general de dispositivos de protección basados en microprocesadores.

2．Calibración y verificación de relés electromagnéticos.

3．Pruebas de rendimiento de relés estáticos

4. Prueba de valor de activación y límite de tiempo para relés de sobrecorriente

5．Inspección completa de los relés de falla a tierra

6．Calibración de relés de protección de subtensión y sobretensión

7．Pruebas de rendimiento de relés de frecuencia.

8．Prueba de simulación funcional para protección direccional

9. Calibración completa de protección diferencial.

10．Simulación de condiciones de trabajo para protección a distancia

11. Inspección funcional de dispositivos de recierre automático.

12．Verificación del circuito de disparo del disyuntor

13. Puesta en servicio completa del circuito secundario en el sitio

14．Pruebas de aceptación en fábrica para paneles de protección

15．Medición precisa del tiempo de acción del relé

Caso de aplicación práctica

Campo industrial: Actualización y puesta en servicio de subestaciones de media tensión.

Desafío del proyecto: un equipo de construcción se hizo cargo de un proyecto de renovación de una subestación. Sus paneles de protección internos contenían funciones lógicas de sobrecorriente, falla a tierra, subtensión, recierre y disparo del interruptor. El proyecto requería una sola máquina que pudiera generar corriente trifásica, voltaje cuatrofásico y soportar simulación de contacto y temporización de alta precisión. Aquí es donde el Probador de protección de relés trifásicos ofrece capacidad de prueba todo en uno.

Flujo de prueba completo: los técnicos conectaron el dispositivo a los terminales de entrada de corriente del relé, terminales de entrada de voltaje, contactos de disparo y circuitos lógicos externos. Primero probaron los valores de activación y caída de corriente CA y luego registraron el tiempo de acción de protección bajo una corriente de falla simulada. Los canales de voltaje simularon estados de subtensión y recuperación de voltaje; La salida del interruptor simuló los cambios de estado del contacto auxiliar del interruptor, mientras que la entrada del interruptor capturó las señales de disparo y retorno sincrónicamente.

Resultado del proyecto: Todos los valores de configuración de los relés coincidieron con el esquema de diseño de puesta en servicio. Los datos de tiempo de viaje y acción se archivaron en documentos de operación y mantenimiento. Todas las desviaciones de cableado y configuración se corrigieron antes de que los paneles de protección se pusieran oficialmente en funcionamiento.

Ventajas de la aplicación: Las señales de simulación secundaria estandarizadas se generan en una sola máquina, con datos de tiempo rastreables para el archivo. No se necesitan fuentes de corriente, fuentes de voltaje, temporizadores o simuladores de contacto separados, lo que reduce drásticamente las cantidades de herramientas en el sitio. Reduzca el costo general de adquisición para las empresas de ingeniería.

Preguntas frecuentes

1. ¿Para qué se utiliza el probador de protección de relé trifásico?

Se utiliza para pruebas de inyección secundaria de relés de protección, dispositivos de protección de microprocesadores, circuitos de disparo, dispositivos de reconexión y paneles de protección.

2. ¿Cuántas salidas de voltaje y corriente proporciona el VS-JB900?

Proporciona voltaje estándar de 4 fases y salida de corriente trifásica.

3 、 ¿Cuál es la salida máxima de corriente CA?

Cada fase puede generar de 0 a 40 A RMS. Cuando se conectan tres canales de corriente en paralelo, la salida puede alcanzar de 0 a 120 A RMS para pruebas de corta duración.

4 、 ¿Cuál es el rango de salida de voltaje CA?

El rango de salida de voltaje de fase es de 0 a 120 V RMS y el rango de salida de voltaje de línea es de 0 a 240 V RMS.

5. ¿Puede el probador medir el tiempo de acción del relé?

Sí. El rango de medición del tiempo es de 0,1 ms a 9999 s, con una precisión de 0,1 ms.

6 、 ¿El probador de protección de relé trifásico admite salida de CC?

Sí. Admite salida de corriente CC, salida de voltaje CC y una salida de alimentación auxiliar CC independiente para pruebas de relés y circuitos secundarios.

7 、 ¿Qué tipos de relés se pueden probar?

El probador se puede utilizar para dispositivos de protección contra sobrecorriente, falla a tierra, voltaje, frecuencia, diferencial, distancia, direccional, reconexión y otros.

8 、 ¿Qué normas son aplicables?

Los estándares de referencia para este tipo de probador de protección de relés incluyen GB/T 7261-2008 y DL/T 624-2010. Los usuarios también deben seguir los procedimientos de prueba de protección de relés locales.
