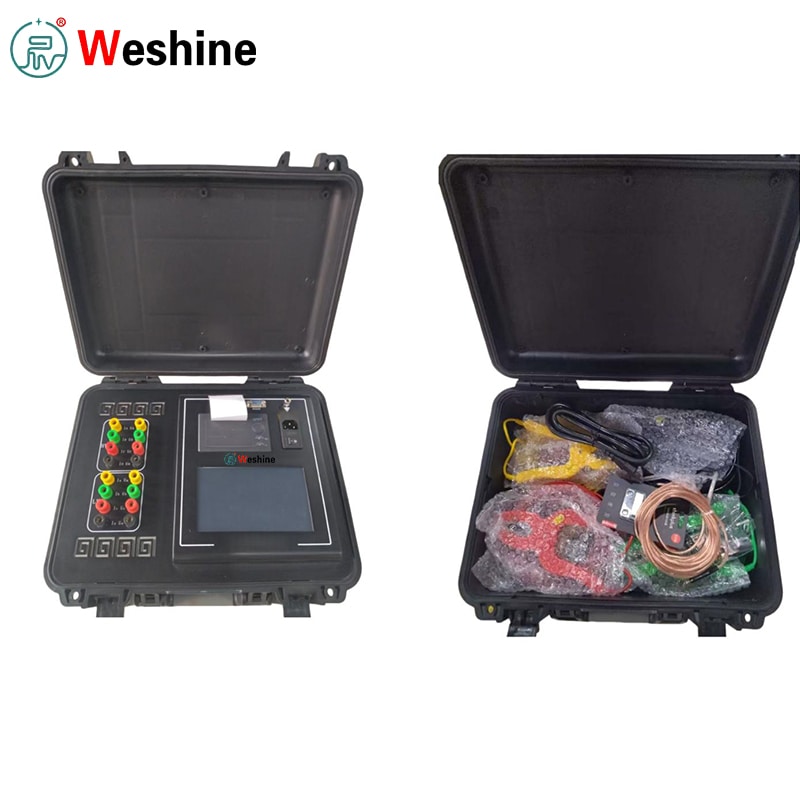

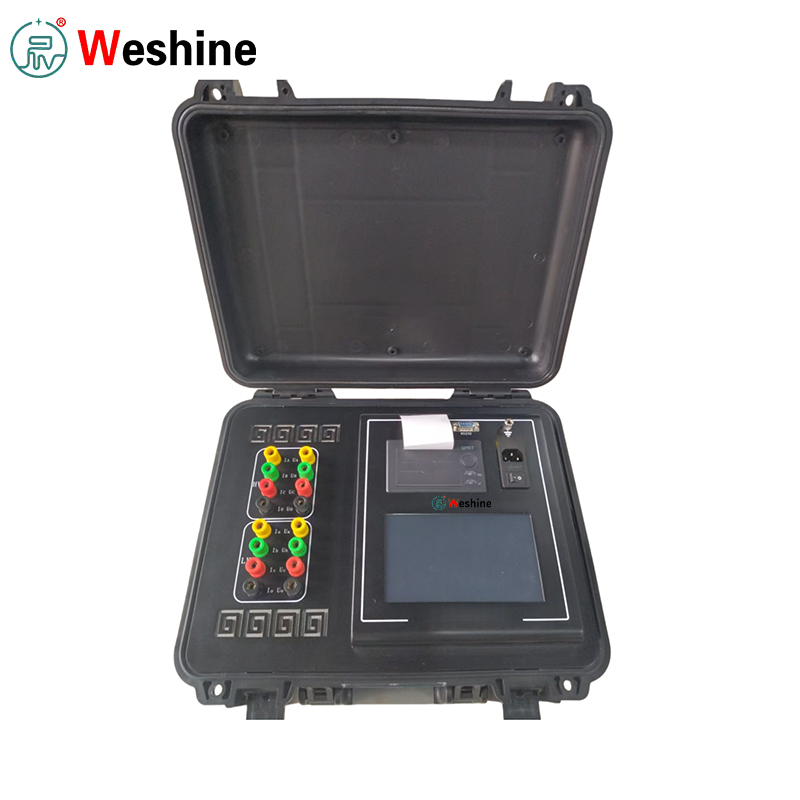

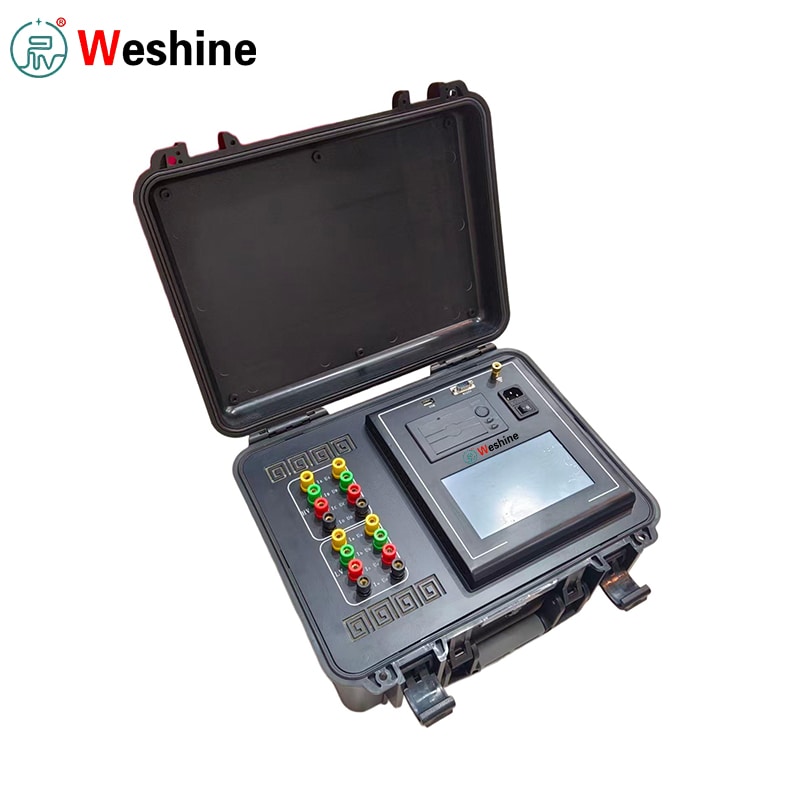

Probador 2 en 1 de relación de vueltas y resistencia de CC del transformador

Weshine, un fabricante profesional de China, ofrece un probador 2 en 1 de resistencia de CC y relación de vueltas de transformadores de alta calidad, que realiza dos procedimientos de verificación básicos para transformadores de potencia: prueba de resistencia de CC del devanado y prueba de relación de vueltas.

● Comprobaciones de resistencia CC:puntos de contacto deficientes, defectos internos del devanado, mal funcionamiento del cambiador de tomas, conexiones flojas y resistencia desequilibrada entre fases.

● Prueba de relación de vueltas:valida si la relación real del transformador, la posición de la toma y el grupo de vectores coinciden con las especificaciones de diseño y de la placa de identificación.

Integra ambas funciones de prueba críticas en un solo instrumento. Los equipos de campo ya no necesitan transportar dos probadores separados. Una vez conectados los cables de prueba de alto y bajo voltaje, se pueden completar múltiples elementos de prueba sin cambios repetidos de cableado.

Medición de resistencia CC

Para la medición de resistencia CC, la unidad permite pruebas simultáneas trifásicas junto con magnetización automática.

● Para devanados configurados en estrella con punto neutro, las resistencias de fase A0, B0 y C0 se pueden capturar simultáneamente para acortar los ciclos de prueba generales.

● Al probar transformadores trifásicos de cinco ramas con conexiones en triángulo internas, el modo de excitación automática incorporado aumenta aún más la eficiencia de las pruebas en los lados de bajo voltaje.

Resultados de la prueba y protección

Los resultados de las pruebas para devanados de alta, media y baja tensión se pueden visualizar e imprimir directamente in situ.

● Calcula automáticamente el desequilibrio de resistencia trifásico.

● Emite lecturas de resistencia convertidas a temperatura nominal.

● Proporciona registros de pruebas de transformadores completos y listos para auditorías.

● La protección integral contra EMF protege a los operadores durante la descarga de resistencia de CC y la manipulación de los cables de prueba.

Medición de la relación de vueltas

En la medición de la relación de vueltas, el probador 2 en 1 de resistencia de CC y relación de vueltas del transformador admite pruebas de devanado monofásico y trifásico automático.

● Los operadores seleccionan el grupo de conexión del transformador correspondiente.

● Mide el valor de relación, el error de relación y los parámetros del grupo de conexión en las fases AB, BC y CA.

● La medición de la relación de vueltas monofásica puede finalizar en aproximadamente 15 segundos, como se documenta en el manual oficial.

Operación y gestión de datos

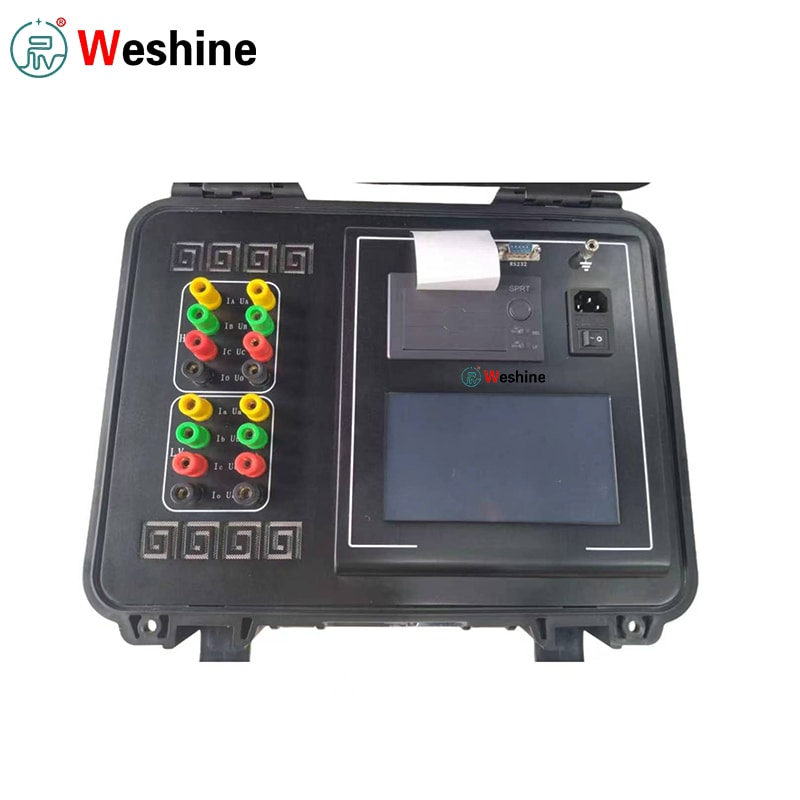

La interacción del usuario se ejecuta en una pantalla LCD táctil a color de 7 pulgadas con indicaciones en pantalla bilingües chino-inglés.

● Los informes de prueba se pueden generar instantáneamente a través de la microimpresora integrada.

● Todos los conjuntos de datos se pueden guardar en unidades flash USB y organizarse por fecha de prueba y número de serie del transformador.

● Las opciones de comunicación de hardware cubren interfaces de bus RS232, Bluetooth y RS485 internas aisladas.

Parámetros técnicos

Guía de productos

Antes de operar el probador 2 en 1 de resistencia de CC y relación de vueltas del transformador, confirme que el transformador objetivo esté completamente desenergizado, descargado de manera segura y conectado a tierra correctamente. Conecte siempre el terminal de tierra protectora del instrumento antes de conectar cualquier clip de prueba.

Para realizar pruebas de resistencia de CC, conecte clips de potencial de corriente de alto y bajo voltaje a los casquillos del transformador correspondientes. Para transformadores de dos devanados, conecte los terminales A, B, C, O y a, b, c, o siguiendo los esquemas de cableado. Para transformadores monofásicos, conecte los terminales relevantes del lado alto y bajo según el diagrama. Encienda el probador con suministro de 220 V CA. Navegue a través de los menús de la pantalla táctil para ingresar la identificación del transformador, el material del devanado, el modo de prueba, el rango de corriente, los parámetros del devanado y las configuraciones de conversión de temperatura, luego inicie la medición de la resistencia de CC o la relación de vueltas.

Al ejecutar pruebas de relación de vueltas, seleccione información precisa del grupo de conexión y del cambiador de tomas para garantizar salidas correctas de relación, error y grupo de vectores. Si se detecta una conexión de polaridad inversa, una condición de cortocircuito o una falla en el cableado, detenga la prueba inmediatamente e inspeccione todos los cables de prueba antes de reanudar el trabajo. Al finalizar la prueba, revise las lecturas en pantalla. Imprima informes impresos cuando sea necesario, almacene registros internamente o exporte conjuntos de datos a una unidad flash USB para compilarlos posteriormente.

Características

1. Admite pruebas de relación de vueltas y resistencia de CC del transformador en un solo instrumento.

2 、 Mide la resistencia CC trifásica simultáneamente.

3. Mide la relación del transformador, el error de relación y el grupo de vectores.

4. Proporciona magnetización automática para pruebas de resistencia de CC.

5. Proporciona un método de excitación automática para transformadores trifásicos de cinco ramas conectados internamente en delta.

6 、 Calcula automáticamente el desequilibrio de resistencia trifásico.

7. Muestra e imprime datos de prueba de devanados de alto, medio y bajo voltaje.

8 、 Calcula los valores de resistencia convertidos a temperatura nominal.

9 、 Admite medición de relación de transformador monofásico y trifásico.

10. Detecta conexiones inversas de alto y bajo voltaje durante la prueba de relación.

11 Detecta condiciones de cortocircuito del transformador y cortocircuito entre vueltas durante la prueba de relación.

12 、 Incluye protección integral contra EMF.

13. Proporciona funcionamiento con pantalla táctil a color de 7 pulgadas.

14 、 Incluye microimpresora incorporada para informes de pruebas de campo.

15 、 Admite almacenamiento USB para copia de seguridad de datos externa.

16 、 Proporciona comunicación RS232 aislada y comunicación Bluetooth.

17 、 Incluye mensajes de menú en chino e inglés.

Escenarios de aplicación

El probador 2 en 1 de resistencia de CC y relación de espiras de transformadores sirve a los fabricantes de transformadores para la validación previa al envío de la resistencia de CC del devanado, el desequilibrio de fases, el error de relación de espiras y el grupo de vectores. Una sola unidad cumple dos requisitos obligatorios de prueba de fábrica y simplifica los flujos de trabajo de preparación de equipos y documentación de pruebas para los equipos de producción.

Para empresas de servicios públicos de energía y operadores de subestaciones, este probador de diagnóstico se aplica a la instalación de unidades nuevas, la aceptación de entrega, el mantenimiento programado y la resolución de problemas de fallas. Los datos de resistencia del devanado exponen un posible desgaste de los contactos del cambiador de tomas y una desviación anormal de la resistencia de fase; Los resultados de la relación de vueltas verifican la posición de la toma y la corrección del grupo de conexión.

En los talleres de reparación de transformadores, los técnicos confían en este probador para evaluar el estado del devanado después del rebobinado, el tratamiento de secado o la revisión del cambiador de tomas. Los conjuntos de datos de relación de transformación y resistencia previos y posteriores a la reparación se pueden comparar para verificar que los transformadores vuelvan a estar en condiciones de funcionamiento aceptables.

Para los equipos de puesta en servicio en campo, el diseño todo en uno reduce la cantidad de equipos de prueba transportados a los sitios. La impresión integrada, el archivado USB y la clasificación de datos basada en ID de transformador generan registros bien estructurados para los documentos de aceptación de proyectos y los entregables al cliente final.

Aplicaciones

El probador TTR 2 en 1 de relación de vueltas y resistencia de CC de transformadores es ampliamente adoptado por fabricantes de equipos originales de transformadores, operadores de empresas de servicios públicos de energía, equipos de mantenimiento de subestaciones, contratistas de puesta en marcha eléctrica, talleres de reparación de transformadores, departamentos de energía industrial y proveedores de servicios de prueba de alto voltaje.

Los sujetos de prueba típicos incluyen transformadores de potencia, transformadores de distribución, transformadores monofásicos y trifásicos, transformadores de dos y tres devanados, devanados conectados en estrella, devanados conectados en delta, transformadores con cambio de tomas en carga, inductores mutuos de instrumentos, generadores, motores eléctricos y otros equipos bobinados de baja resistencia.

Alias ​​de búsqueda comunes en la industria para abastecimiento SEO y B2B en el extranjero: probador de diagnóstico de transformadores, probador de resistencia de devanados de CC, probador de relación de vueltas de transformadores, probador de TTR de transformadores, probador de resistencia de devanados y relación de transformadores, probador de grupos vectoriales de transformadores, instrumento de prueba de mantenimiento de transformadores.

Caso del cliente

Un contratista de mantenimiento de transformadores necesitaba pruebas de transformadores de distribución de mayor eficiencia durante los períodos de corte de energía de la subestación. Anteriormente, su equipo de campo operaba un probador de resistencia de CC y un probador de relación de transformación por separado, lo que implicaba frecuentes cambios de cableado y un mantenimiento de registros inconexo para cada unidad de transformador.

Al implementar el probador todo en uno 2 en 1 de resistencia de CC del transformador y relación de espiras, se pueden completar con un solo instrumento las pruebas de resistencia de CC del devanado y de relación de espiras y de grupo de vectores. Después de una instalación adecuada de los cables y la conexión a tierra, los técnicos capturan lecturas de resistencia de los devanados trifásicos, evalúan el equilibrio de fases y luego proceden a verificar la relación de vueltas y el grupo de vectores sin redireccionar los cables de prueba.

Durante una tarea de mantenimiento, la salida de resistencia de CC señaló una desviación de fase anormal en una posición de toma específica. Luego, el equipo utilizó la función TTR integrada para verificar la configuración de tomas y el grupo de conexión, localizando la causa raíz en un contacto defectuoso del cambiador de tomas. Las copias impresas y los registros digitales guardados en USB se adjuntaron directamente a los informes de mantenimiento oficiales.

La adopción de este probador combinado redujo las horas de trabajo de configuración en el sitio, mejoró la coherencia de los datos de las pruebas cruzadas y simplificó los flujos de trabajo generales de inspección de transformadores para los técnicos de servicio de campo.

Preguntas frecuentes

P1: ¿Para qué se utiliza este probador?

R1: Realiza la medición de la resistencia CC del devanado del transformador junto con la relación de espiras del transformador y la verificación del grupo vectorial.

P2: ¿Puede este probador probar resistencia trifásica al mismo tiempo?

R2: Sí. Admite pruebas simultáneas de resistencia de CC trifásica y ofrece rangos de corriente seleccionables de 10 A, 5 A y 1 A.

P3: ¿Cuál es la corriente máxima de prueba de resistencia de CC?

R3: Para pruebas de resistencia de CC de fase individual, la corriente de prueba máxima alcanza los 20 A.

P4: ¿Cuál es la precisión de la medición de la resistencia de CC?

R4: El manual oficial especifica una precisión de medición de clase 0,2 con una resolución de lectura de 0,1 μΩ.

P5: ¿Cuál es el rango de medición de la relación del transformador?

A5: El rango de medición de la relación de vueltas cubre de 1 a 10000.

P6: ¿Puede medir el grupo de vectores del transformador?

R6: Sí. Identifica grupos de conexión de transformadores y admite configuraciones comunes que incluyen YY, YD, DD y DY, como se enumera en la documentación del usuario.

P7: ¿Qué tan rápida es la prueba de relación?

R7: Según el manual del producto, la prueba de relación de vueltas monofásica se puede completar en aproximadamente 15 segundos.

P8: ¿Admite la impresión y exportación de datos?

R8: Sí. Este probador viene con una microimpresora integrada y almacenamiento USB para archivar los resultados de las pruebas externas.

P9: ¿Qué interfaces de comunicación están incluidas?

A9: Las interfaces de hardware contienen RS232 aislada, Bluetooth y comunicación de bus interno RS485.

P10: ¿Qué protecciones de seguridad están incluidas?

R10: Los mecanismos de protección incluyen protección contra EMF para pruebas de resistencia de CC, detección de conexión inversa de voltaje alto y bajo, además de alarma de cortocircuito y falla entre vueltas durante la medición de relación.
