Prueba de relación de vueltas

Weshine® inventó el probador de relación de vueltas para la prueba de relación de vueltas con certificado CE, alta calidad y precisión, inventado y producido de acuerdo con los estándares nacionales, solución de prueba eléctrica completa disponible. ¡Contáctenos para obtener más detalles sobre el probador de relación de vueltas para la prueba de relación de vueltas de Weshine!

Enviar Consulta    Descargar PDF

Descripción del Producto


Weshine





La relación de transformación de un transformador es igual al número de vueltas del devanado primario dividido por el número de vueltas del devanado secundario. La relación de transformación proporciona el rendimiento deseado del transformador y el voltaje correspondiente requerido por el devanado secundario.



Si se requiere que el voltaje secundario sea más bajo que el voltaje primario, un transformador reductor, el devanado secundario debe tener menos vueltas que el primario y viceversa para un transformador elevador; cuando la relación del transformador reduce el voltaje, aumenta la corriente y viceversa, por lo tanto, la relación de voltaje y corriente de un transformador ideal está directamente relacionada con la relación de transformación.



Desafortunadamente, los transformadores no son perfectos, en un transformador real, las relaciones de voltaje o corriente pueden no coincidir con las relaciones físicas del transformador debido a varias pérdidas eléctricas, como en el núcleo de hierro del transformador (histéresis y pérdidas por corrientes de Foucault) y cobre. pérdidas (debido a la resistencia de los devanados primario y secundario); por lo tanto, los fabricantes intentan diseñar transformadores para minimizar estas pérdidas para una máxima eficiencia a plena carga, conversión de potencia por encima del 95 %, proporcionando así una diferencia de no más del 5 % de la relación de tensión/vuelta del transformador.



Weshine inventó elPrueba de relación de vueltas, o prueba TTR, paraPrueba de relación de vueltasy confirma que el transformador tiene la relación correcta de vueltas primarias a vueltas secundarias. El uso correcto de esta prueba puede ayudar a identificar el rendimiento del cambiador de tomas, giros en cortocircuito, devanados abiertos, conexiones de devanados incorrectas y otras fallas dentro de los transformadores. La gama de probadores TTR de Weshine es robusta para soportar las duras condiciones en las que se prueban algunos transformadores. La gama incluye varias características para simplificar y acelerar las pruebas, así como probadores TTR trifásicos y probadores TTR PT y CT.

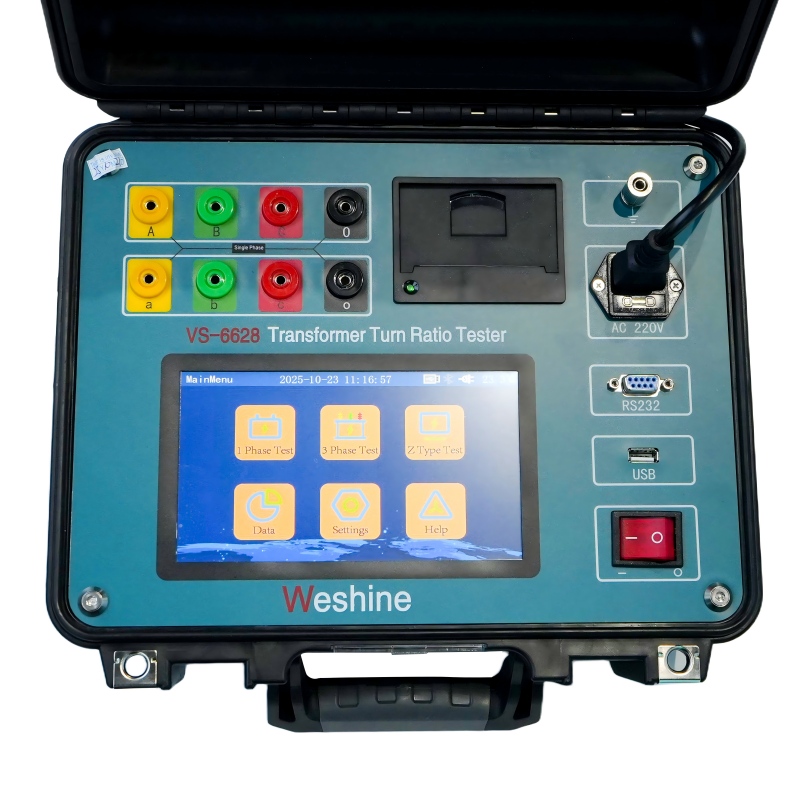

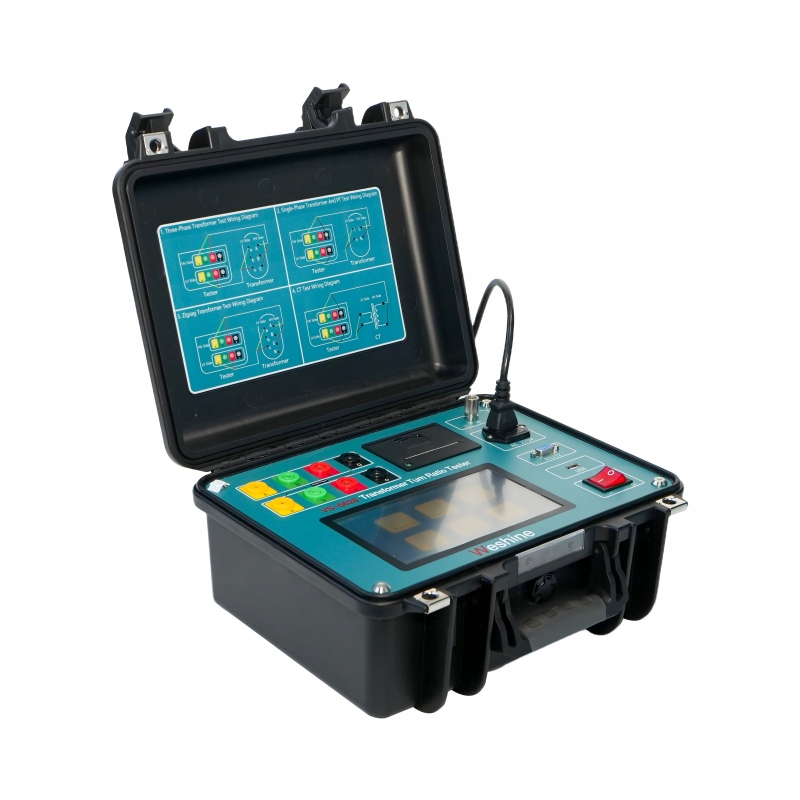

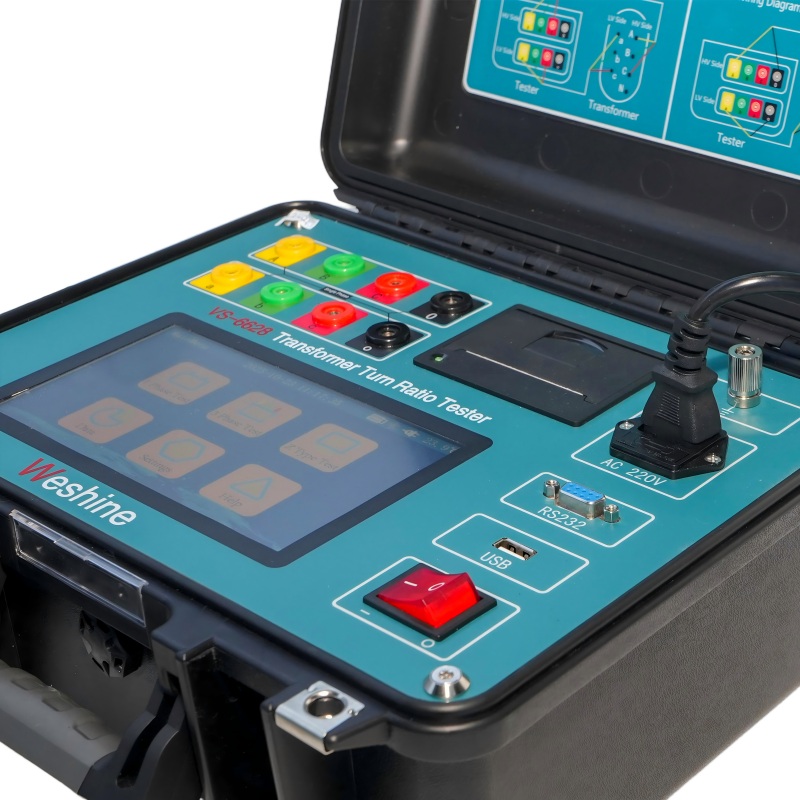

La Serie VS-6628 de trifásicosPrueba de relación de vueltasLos conjuntos están diseñados para medir la relación de espiras de transformadores de potencia, de instrumentación y de distribución en una subestación o en un entorno de fabricación. Un diseño resistente y robusto hace que estos instrumentos sean adecuados para su uso en una variedad de entornos hostiles. Nuestros cables están especialmente diseñados para proporcionar la flexibilidad necesaria en climas fríos.



Pero dado que los transformadores están sujetos a diversas tensiones y cambios, tanto eléctricos como mecánicos, durante su vida útil, se debe verificar la correcta relación de vueltas del transformador antes de ponerlo en servicio y durante varios programas de mantenimiento, aquí está elProbador de relación de vueltasPor lo tanto, las relaciones de espiras medidas usando variosPrueba de relación de vueltasLos kits (dispositivos TTR) incluyen pérdidas típicamente presentes en los transformadores, lo que resulta en relaciones de espiras que difieren del número físico de espiras, pero reflejan las relaciones de tensión reales esperadas por los fabricantes y usuarios, o la relación de un verdadero transformador de potencia.



Weshine



INFORMACIÓN DEL PRODUCTO

nombre del producto

PROBADOR DE RELACIÓN DE GIROS PARA Prueba de relación de giros

Número de modelo

VS-6628

Rango de prueba

0,9 ~ 10000

Precisión

0,2%

Certificados

CE; CEM; DVI; YO ASI;

Aplicación tipica

Prueba la relación de espiras, el desplazamiento de fase y la polaridad.

Ayudas en la identificación




Dimensiones

345x295x175mm

Peso

5kg



Trozos escogidos


Weshine tiene 8 años de experiencia específicamente en el manejo de una gama completa de equipos eléctricos. En la actualidad, Weshine ha inventado varios probadores de relación de vueltas paraPrueba de relación de vueltascomo se muestra como forma:



INFORMACIÓN PARA PEDIDOS DEL PROBADOR DE RELACIÓN DE GIROS PARA Prueba de relación de giros

Gato. No.

Rango de prueba

Precisión

Resolución

Dimensiones
(mm)

Peso
(kg)

VS-6628

0,9 a 10000

0,2%

0,0001 minutos

345x295x175

5

VS-6629

0,9 a 10000

0,1% (0,9 a 500)
0,2% (500 a 3000)

0,3% (3000 a 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 y superiorï¼1ï¼

325x225x125

3.8

VS-6630

0,9 a 10000

0,1% (0,9 a 2000)

0,3% (2000 a 10000)

0,0001 minutos

360x280x160

6

VS-6628T

0,8 a 10000

0,1% (0,8 a 3000)
0,2% (3000 a 10000)

0,0001 minutos

320x240x130

3

VS-6628A

0,9 a 10000

0,1% (0,9 a 500)
0,2% (500 a 3000)

0,3% (3000 a 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 y superiorï¼1ï¼

246x156x62

1.7

Según los problemas de la cadena de suministro: comuníquese con su distribuidor autorizado de Weshine preferido para conocer los precios actuales y los plazos de entrega.



Certificados de Calidad


Siempre creemos que todo el éxito de nuestra empresa está directamente relacionado con la calidad de los productos que ofrecemos. Probador de relación de vueltas paraPrueba de relación de vueltascumplir con los más altos requisitos de calidad especificados en las pautas ISO9001, ISO14000:14001 y nuestro estricto sistema de control de calidad.
