Weshine® inventó la prueba de resistencia de aislamiento del transformador con certificado CE, alta calidad y precisión, inventado y producido de acuerdo con los estándares nacionales, solución de prueba eléctrica completa disponible. ¡Contáctenos para obtener más detalles sobre la prueba de resistencia de aislamiento del transformador de Weshine!
WeshinePrueba de resistencia de aislamiento del transformadorcon pantalla de arco digital y analógica, diseñado para pruebas de resistencia de aislamiento de alto voltaje en el mantenimiento y servicio de cables, maquinaria de plantas rotativas, transformadores, interruptores y aplicaciones industriales.
Las pruebas de aislamiento de CC se realizan a 250 V, 500 V, 1000 V, 2500 V, 5000 V. El rango de medición de la resistencia de aislamiento es de 100 k Ω a 1000 G Ω. Se proporciona descarga automática para los circuitos capacitivos bajo prueba y se muestra el voltaje decreciente.
El terminal de protección se puede utilizar para minimizar los efectos de la fuga superficial y, por lo tanto, las mediciones erróneas al realizar pruebas de resistencia de aislamiento.
Para objetos de prueba capacitivos, el instrumento se descargará automáticamente a través de una resistencia interna e indicará voltaje a través de los terminales en el rango de 30 V a 600 V con voltajes más altos indicados por âHiâ. Esta característica dará una indicación de voltaje decreciente luego de la prueba de cargas reactivas. Cuando desaparece el indicador de voltaje, es seguro que el usuario desconecte los cables de prueba.
WeshinePrueba de resistencia de aislamiento del transformadorestá alimentado por ocho celdas IEC LR6 (AA) de 1,5 V. Las características de seguridad del diseño incluyen indicador de advertencia de alto voltaje, pantalla de voltaje externo después de la prueba IR, descarga automática de cargas reactivas y cables de prueba
Los materiales de aislamiento eléctrico se deterioran con el tiempo, lo que provoca averías y costosas facturas de reparación. Los probadores de resistencia de aislamiento aplican un voltaje de CC regulado a través del aislamiento y miden el flujo de corriente a través de él aplicando la ley de Ohm para calcular la resistencia de aislamiento. La corriente fluye porque ningún material aislante es perfecto.
Los usos del probador IR incluyen:
â
■ Instalación de equipos
■ Mantenimiento de rutina
■ Resoluciones de problemas
Las pruebas de aislamiento con CC de alto voltaje afectan la polarización del aislamiento, de modo que las pruebas consecutivas sin una descarga completa de la unidad bajo prueba arrojarán resultados diferentes.
Se debe tener cuidado de emplear siempre el mismo proceso y técnica de conexión y prueba de un aislador para poder generar tendencias en los resultados. Es importante registrar la temperatura del aislamiento así como los valores IR
■ Comprobador de resistencia de aislamiento compacto y resistente
■ Fácil operación y selección de rango de voltaje
■ Voltímetro CA y CC (30 V - 600 V)
■ Temporizador de prueba IR configurable por el usuario (predeterminado 1 min), (máx. 19 m 50 s)

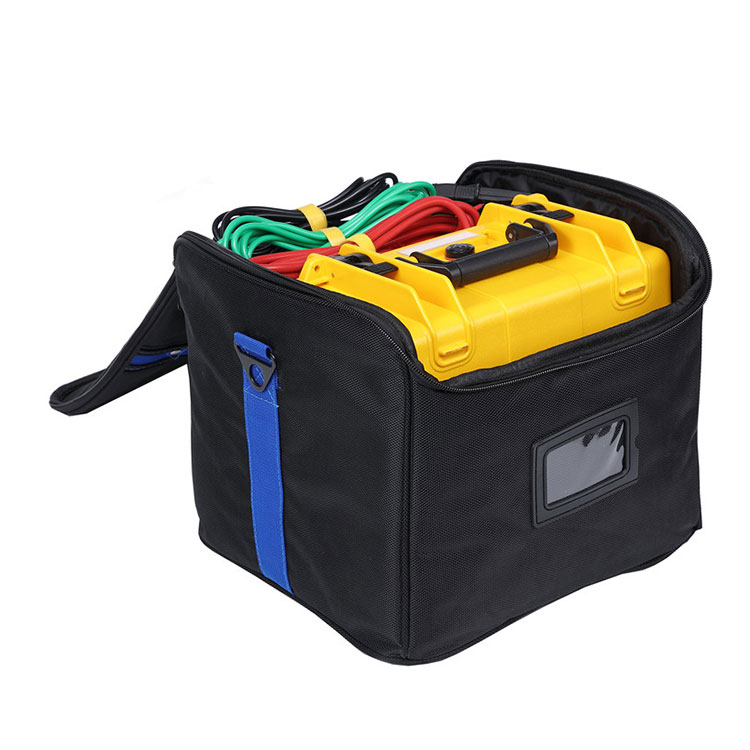

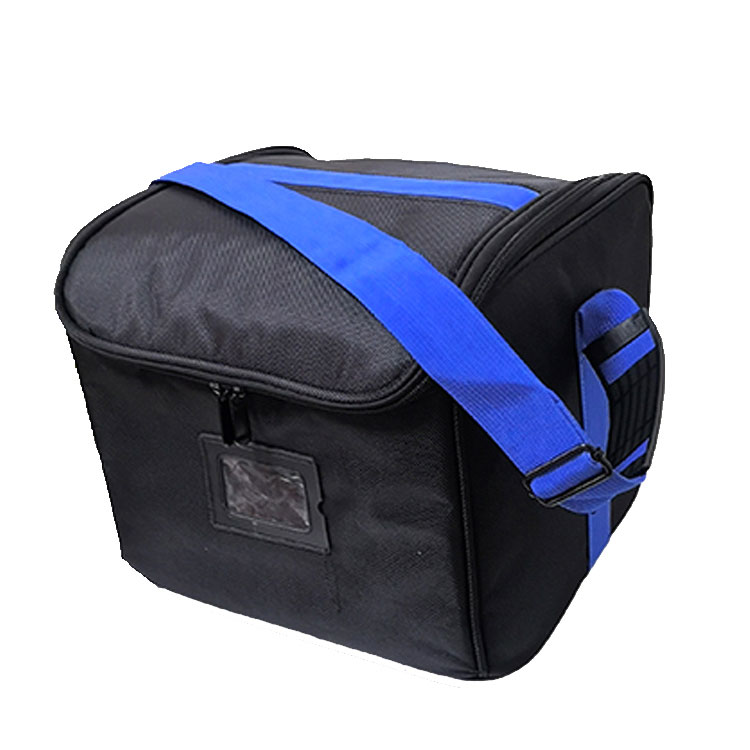

■ Estuche de transporte blando para instrumento y cables
■ Inicio rápido y guía de usuario completa
■ Bloqueo de enchufes aislados HV para mayor seguridad
■ Las persianas en los terminales evitan la entrada accidental de suciedad y otros objetos
Rango de aislamiento |
0.1 MΩ a 2 TΩ |
Tensiones de prueba nominales |
250 V, 500 V, 1000 V, 2500 V, 5000 V |
Precisión de voltaje terminal |
|
|
voltaje de prueba |
|
â¥1000 V 0... 5% del nominal voltaje de prueba |
Precisión de aislamiento |
±5% ±3 dígitos |
Corriente de cortocircuito |
5 mA ±0,5 mA |
Precisión del voltímetro |
±2%lectura±3 dígitos |
Fuente de alimentación |
8 pilas LR6/AA |
Rango de temperatura y humedad de funcionamiento |
|
|
- 20°C a 45°C |
Humedad |
80 % de humedad relativa |
Rango de temperatura de almacenamiento y humedad |
|
|
-20 °C a 60 °C |
Medida de seguridad |
Aislamiento Cat III 600 V |
Nota |
El error de servicio con los límites ambientales establecidos es el doble del error intrínseco |
CEM |
Cumple con IEC 61326-1:2013 |
Dimensiones |
177mm x 226mm x 100mm |
Peso |
1,9 kg (incluye la batería) |
VS-3121
El VS-3121Prueba de resistencia de aislamiento del transformadorha sido diseñado para aplicaciones de prueba eléctrica e industrial, donde los voltajes de operación superan los 1000 V y se requieren voltajes de prueba de aislamiento más altos.
A diferencia del VS-3121A, el VS-3121 ofrece voltajes de rango fijo de 50 V, 100 V, 250 V, 500 V, 1000 V y 2500 V.
Los equipos con tensiones de funcionamiento superiores a 1 kV requierenPrueba de resistencia de aislamiento del transformadors a tensiones superiores a 1 kV. En el núcleo de las pruebas de alto voltaje, nuestras unidades de 5/10/15 kV ofrecen el más alto nivel de pruebas de calidad junto con seguridad, conveniencia y portabilidad de primer nivel.
Para una capacidad completa de prueba de aislamiento de todos los equipos de alto capital
|

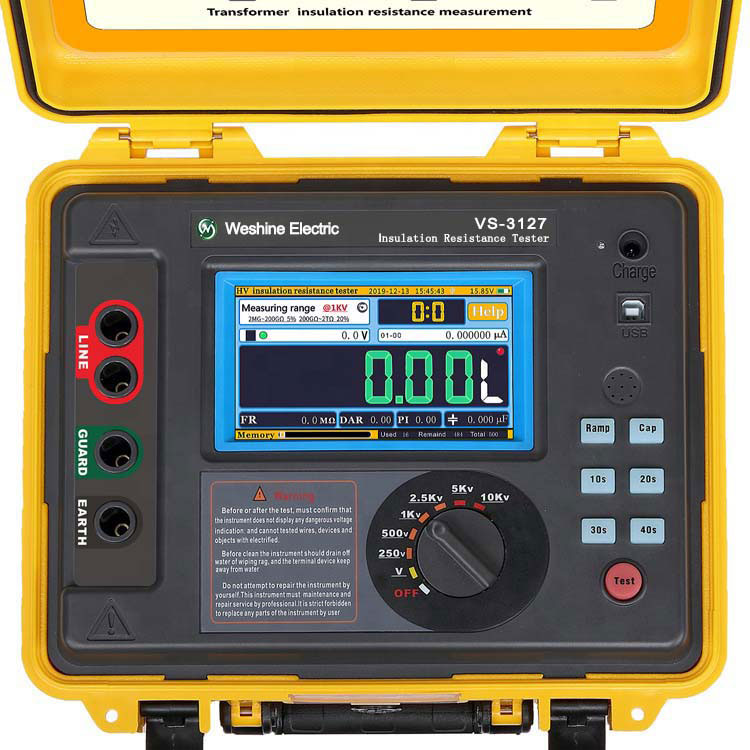

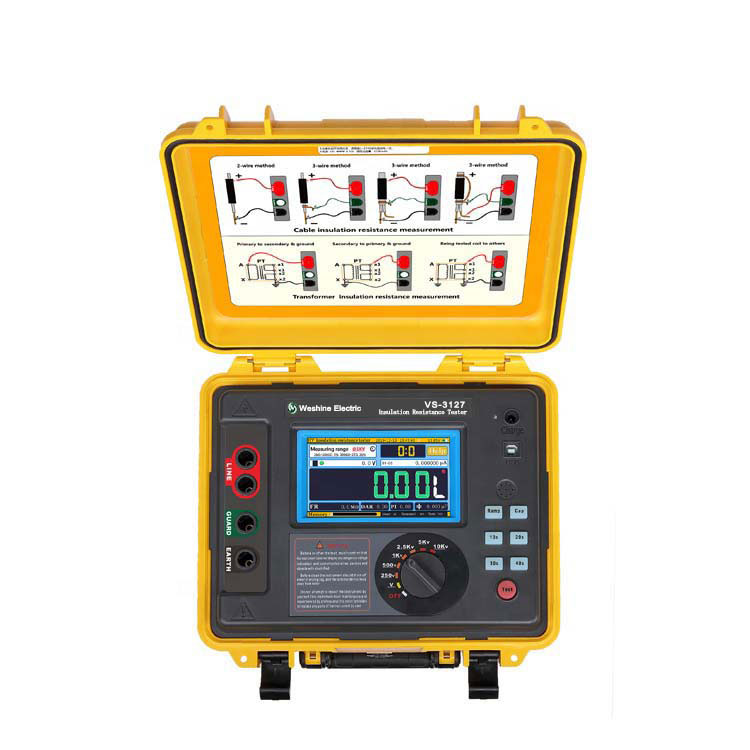

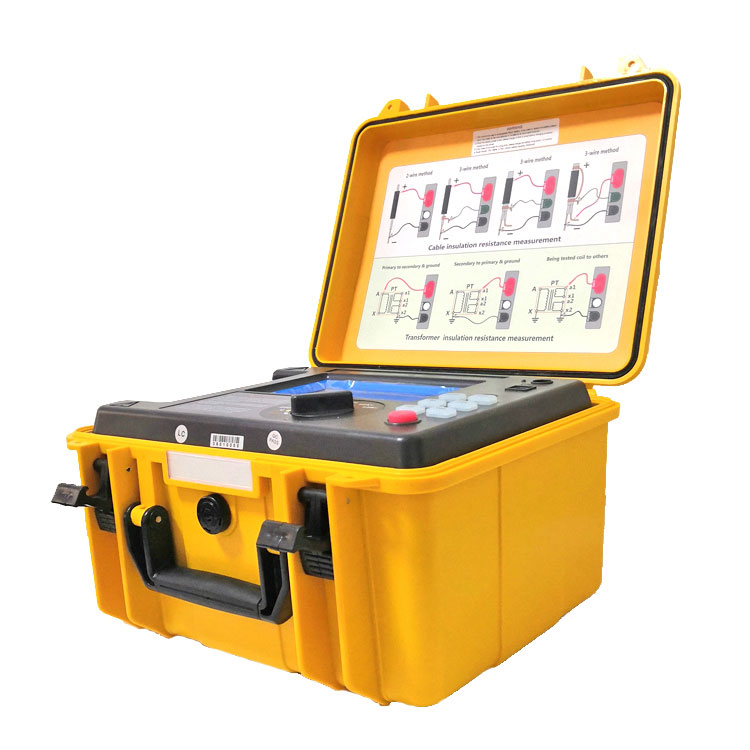

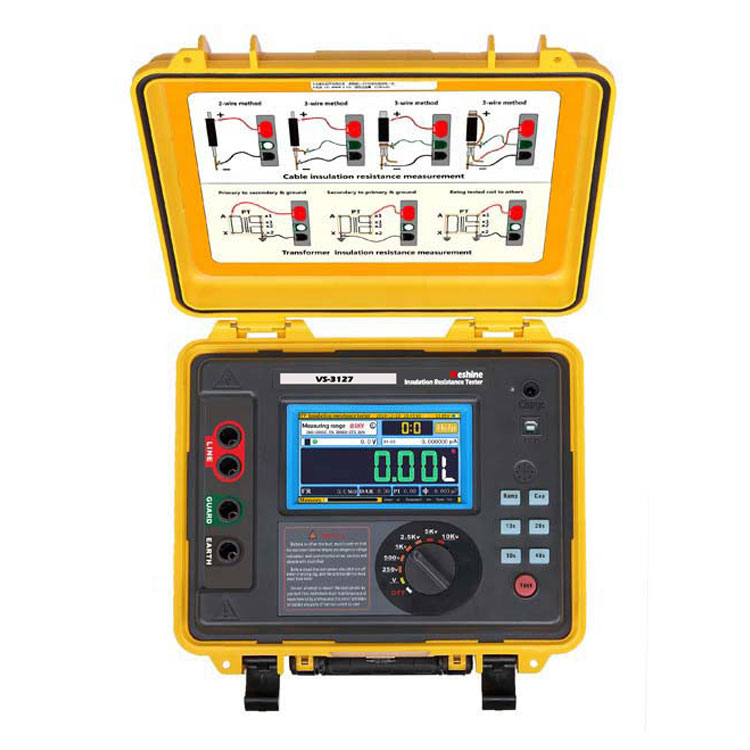

VS-3127 El VS-3127Prueba de resistencia de aislamiento del transformadorofrece la capacidad de realizar mediciones precisas de resistencia de aislamiento de hasta 15 kV de tensión de prueba con una resistencia máxima de 30 TΩ. ¡La precisión de la medición de la resistencia es de ± 5 % de 1 MΩ a 3 TΩ! Para las empresas de servicios públicos y de servicios, el VS-3127 es un probador versátil con su flexibilidad y capacidad de prueba futura. El Weshine VS-3127 está diseñado para funcionar dondequiera que trabaje. Voltaje nominal de salida máximo alcance 7 engranajes (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV). Corriente máxima de cortocircuito 7mA Prueba de resistencia de aislamiento (IR), prueba de índice de polarización ï¼PI), prueba de relación de absorción dieléctrica (DAR). Modo de prueba de rampa (RAMP), modo de prueba de resistencia filtrada (FR). *Prueba de capacitancia (Cap.). Función de monitor de voltaje, monitoreando automáticamente el voltaje vivo del medido
|
5 kV a 15 kV triplicarán la corriente de prueba; esto puede evitar una corriente de prueba negativa en presencia de mucho ruido.
Se especifica 15 kV para activos de 35 000 V a 69 000 V según NETA ATS 2007.
Los motores por encima de 34 500 V deben probarse a 15 kV según NETA ATS 2007.
Rango de aislamiento |
0,1 MΩ a 30 TΩ |
Tensiones de prueba nominales |
250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV |
Precisión de voltaje terminal |
|
|
ï¼5%ï½10%ï¼±10V |
Precisión de aislamiento |
1 MΩ a 3 TΩ, ±5% ±3 dígitos |
|
ï¼3 TΩ, ±20% ±3 dígitos |
Corriente de cortocircuito |
â¥7 mA ±0,5 mA |
Modo de prueba de rampa |
±2%lectura±3 dígitos |
Fuente de alimentación |
Aumente el voltaje preestablecido probando con un tamaño escalonado del 10 % del voltaje preestablecido |
Rango de temperatura y humedad de funcionamiento |
|
|
- 20°C a 50°C |
Humedad |
80 % de humedad relativa |
Rango de temperatura de almacenamiento y humedad |
|
|
-25 °C a 65 °C |
Prueba de voltaje |
CA/CC: 0Vï½1000V, Precisión: ±5%lectura±3V |
Prueba de capacitancia |
10nFï½25uF, Precisión: ± 10 % lectura ± 10 nF |
Prueba actual |
0.01nAï½7mA, Precisión: ± 5 % de lectura ± 0,5 nA |
Medida de seguridad |
Aislamiento Cat III 600 V |
Nota |
El error de servicio con los límites ambientales establecidos es el doble del error intrínseco |
CEM |
Cumple con IEC 61326-1:2013 |
Dimensiones |
280mm x 260mm x 160mm |
Peso |
4,9 kg (incluye la batería) |
Weshine tiene 8 años de experiencia específicamente en el manejo de una gama completa de equipos eléctricos. En la actualidad, Weshine ha inventado variosPrueba de resistencia de aislamiento del transformadorpara cada paso como se muestra en el formulario:
INFORMACIÓN PARA PEDIDOSPrueba de resistencia de aislamiento del transformadorS |
||||||
Gato. No. |
Voltaje máximo de prueba |
Rango máximo de prueba |
IR/PI/DAR |
RAMPA |
FR |
Gorra. |
VS-3121 |
2,5 kV |
100 GΩ |
√ |
|
|
|
VS-3121A |
5,0 kV |
20 TI© |
√ |
|
|
|
VS-3125 |
5,0 kV |
10 TΩ |
√ |
√ |
√ |
|
VS-3125A |
5,0 kV |
10 TΩ |
√ |
√ |
√ |
√ |
VS-3126 |
10,0 kV |
20 TI© |
√ |
√ |
√ |
|
VS-3126A |
10,0 kV |
20 TI© |
√ |
√ |
√ |
√ |
VS-3127 |
15,0 kV |
30 TI© |
√ |
√ |
√ |
√ |
Según los problemas de la cadena de suministro: comuníquese con su distribuidor autorizado de Weshine preferido para conocer los precios actuales y los plazos de entrega.
Siempre creemos que todo el éxito de nuestra empresa está directamente relacionado con la calidad de los productos que ofrecemos.Prueba de resistencia de aislamiento del transformadorcumplir con los más altos requisitos de calidad especificados en las pautas ISO9001, ISO14000:14001 y nuestro estricto sistema de control de calidad.
