Generador de alto voltaje de frecuencia ultrabaja

Como fabricante profesional en China, a Weishine le gustaría ofrecerle un generador de alto voltaje de frecuencia ultrabaja de alta calidad, que está diseñado para pruebas de resistencia de CA de aislamiento eléctrico donde los equipos de prueba de frecuencia industrial convencionales requerirían una capacidad excesiva. En las pruebas preventivas de aislamiento, las pruebas de resistencia a alto voltaje son uno de los métodos más importantes para verificar si el aislamiento del equipo puede soportar de manera segura el voltaje de prueba especificado. Para objetos de prueba de gran capacitancia, como cables de alimentación XLPE, condensadores de potencia, grandes generadores y motores, las pruebas de resistencia de CA de 50 Hz a menudo requieren un transformador de prueba grande o un equipo de prueba resonante. Un sistema de prueba de frecuencia ultrabaja de 0,1 Hz reduce la capacidad de potencia de prueba requerida y hace que las pruebas de campo sean más prácticas. El diseño compacto y portátil reduce el costo general de adquisición para los equipos de ingeniería de campo.

La unidad de prueba genera alto voltaje CA de frecuencia ultrabaja controlada. Las frecuencias de salida disponibles son 0,1 Hz, 0,05 Hz, 0,02 Hz y 0,01 Hz. La frecuencia más baja permite que el instrumento pruebe cargas capacitivas más grandes mientras mantiene manejables el tamaño del equipo de prueba y la demanda de energía. Según el manual, el sistema es especialmente adecuado para equipos eléctricos con gran capacitancia equivalente, incluidos cables de alimentación, condensadores, generadores medianos y grandes y motores.

Componentes del producto

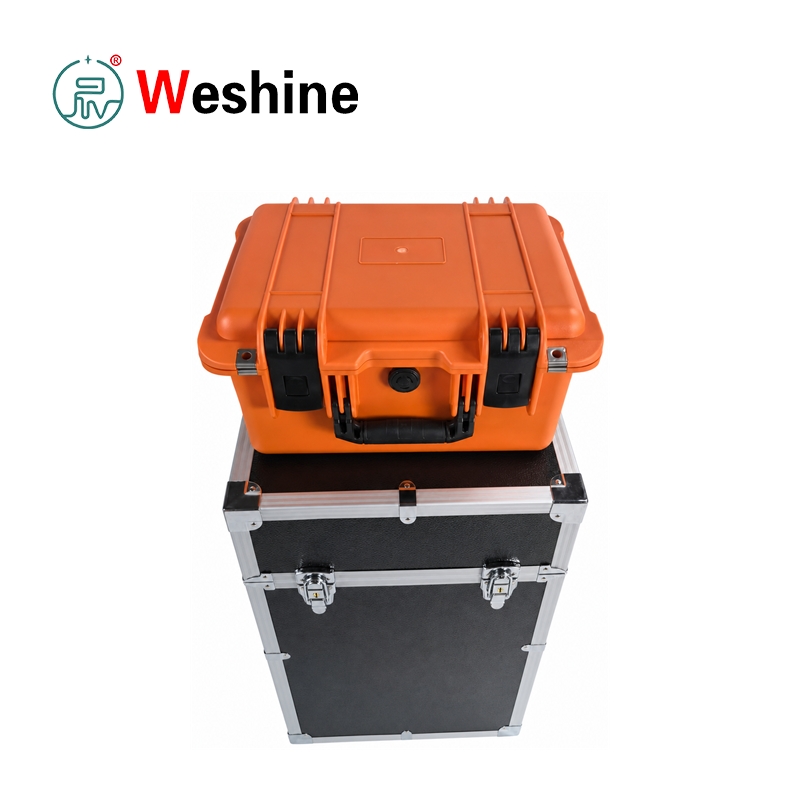

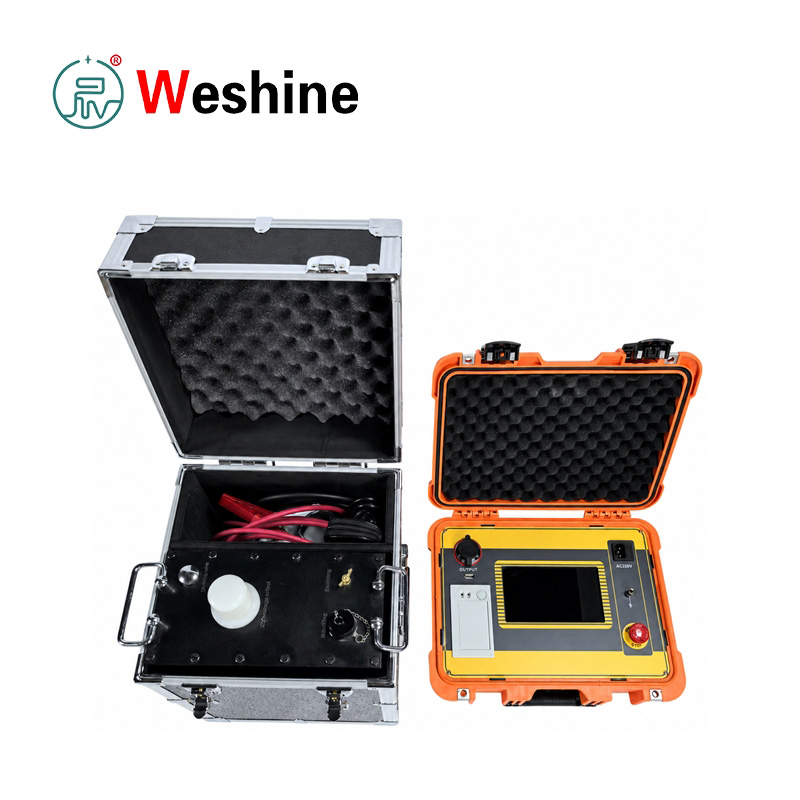

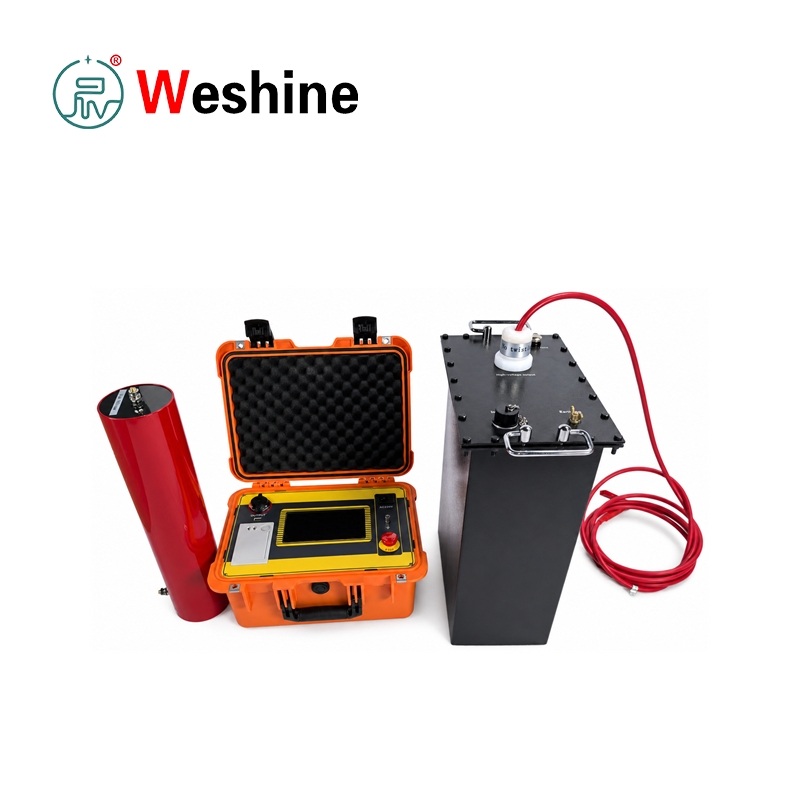

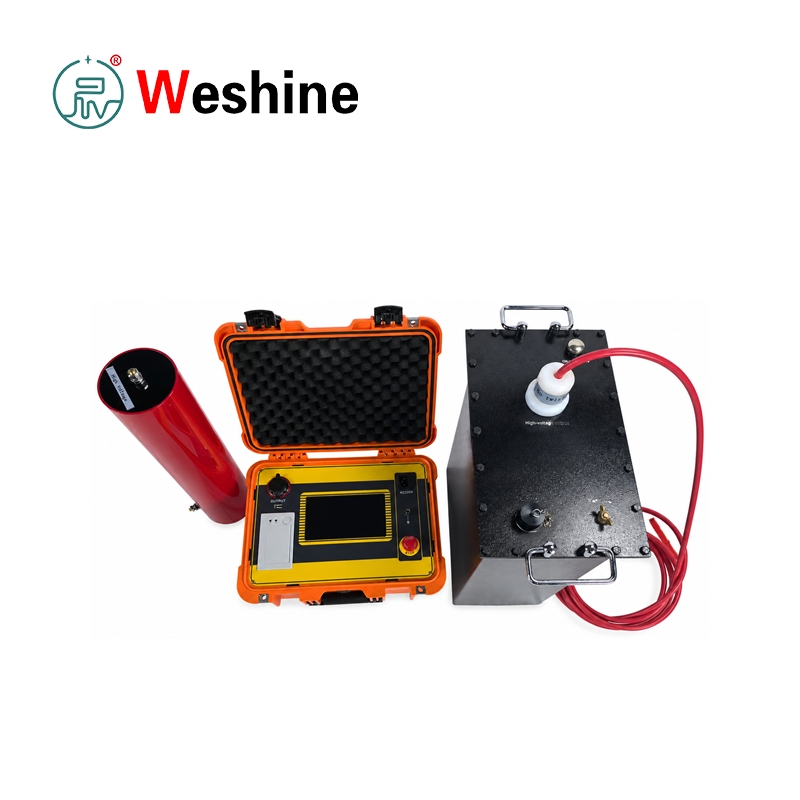

El sistema consta de dos partes principales: un controlador y un amplificador de alto voltaje.

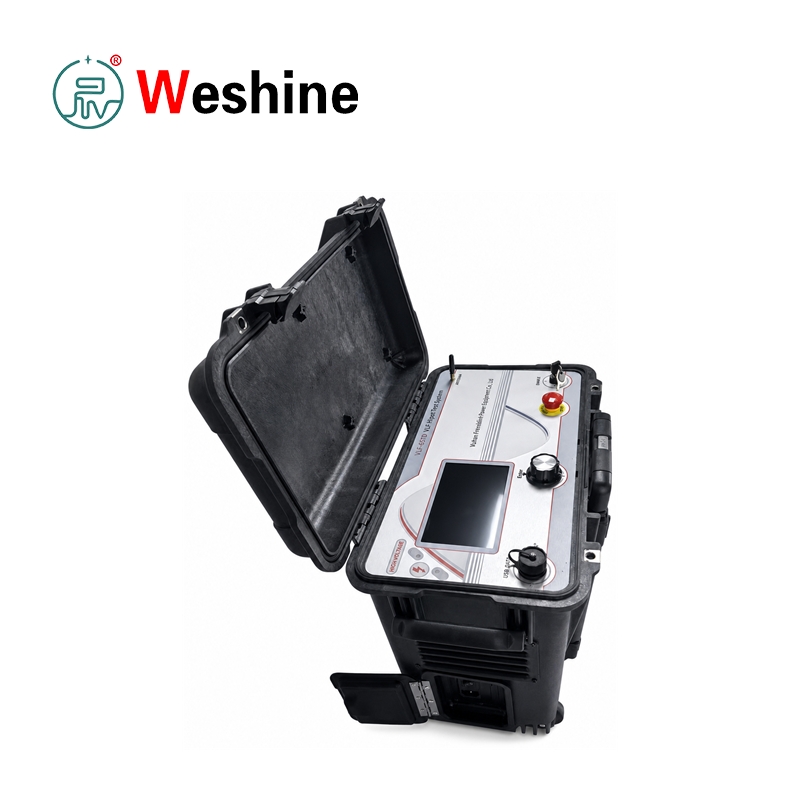

El controlador incluye una pantalla táctil capacitiva de 7 pulgadas, interruptor de encendido, entrada de 220 V CA, terminal de conexión a tierra, puerto de comunicación USB, impresora y botón de parada de emergencia.

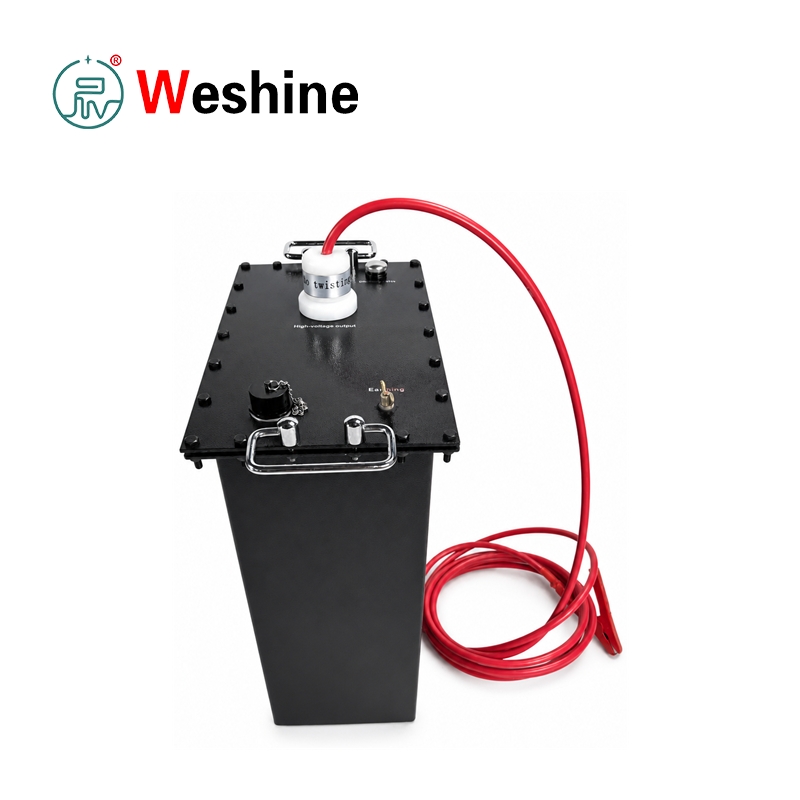

El amplificador produce la salida de alto voltaje y está conectado al controlador a través del cable de control de bajo voltaje suministrado. La salida de alto voltaje se conecta al objeto de prueba mediante el cable de alto voltaje y los accesorios de conexión a tierra suministrados.

La operación está automatizada.

Después del cableado, el usuario configura la frecuencia de salida, la duración de la prueba, el voltaje de prueba, el límite de sobrecorriente del lado de alto voltaje y el límite de sobrevoltaje en la pantalla táctil. Cuando comienza la prueba, el instrumento realiza una autoverificación de carga, un aumento automático de voltaje, una salida de amplitud constante, sincronización, apagado normal y descarga automática. El instrumento puede detenerse mediante temporizador o mediante parada manual. También proporciona protección de apagado anormal mediante protección contra sobretensión y sobrecorriente.

Este generador de alto voltaje de frecuencia ultrabaja adopta un control de retroalimentación negativa de circuito cerrado de alto y bajo voltaje. El manual indica que la salida no produce efecto de aumento capacitivo. Las múltiples funciones de protección incluyen protección contra sobretensión, protección contra sobrecorriente del lado de alto voltaje y protección contra sobrecorriente del lado de bajo voltaje, con un tiempo de acción de protección no superior a 10 ms. El controlador y el generador de alto voltaje están conectados mediante control de bajo voltaje y se utiliza control óptico para una operación más segura. Diseño de hardware duradero, larga vida útil para uso en proyectos a largo plazo y pruebas repetidas.

Los resultados de las pruebas se pueden imprimir directamente como un informe de prueba. Los datos históricos se guardan automáticamente después de la parada normal del temporizador, la parada manual, la parada de protección contra sobretensión o la parada de protección contra sobrecorriente. El instrumento puede almacenar hasta 64 registros de medición; Los registros más antiguos se eliminan automáticamente cuando se excede el límite de almacenamiento. El sistema también admite configuración de fecha y hora, cambio de interfaz en chino e inglés, almacenamiento automático, impresión automática y comunicación USB con software de administración superior.

El equipo de prueba cumple con DL/T 849.4-2004, Condiciones técnicas generales para generadores de alto voltaje de frecuencia ultrabaja. El manual también hace referencia al método de prueba VLF de 0,1 Hz para cables de alimentación con aislamiento XLPE de 35 kV y menos. En uso en campo, la capacitancia del objeto de prueba no debe exceder la carga capacitiva nominal de la configuración del instrumento seleccionado. Si la capacitancia del objeto de prueba es inferior a 0,05 μF, se puede conectar un condensador auxiliar de 0,05 μF en paralelo para admitir la salida normal.

Parámetro del producto

Guía de productos

Principio de funcionamiento del dispositivo de prueba VLF

El dispositivo de prueba VLF portátil funciona reemplazando una prueba de resistencia de frecuencia industrial de 50 Hz con una prueba de CA de frecuencia ultrabaja.

Para objetos de prueba capacitivos, la corriente es proporcional a la frecuencia, la capacitancia y el voltaje. Al reducir la frecuencia a 0,1 Hz o menos, la capacidad de potencia de prueba requerida se reduce considerablemente y al mismo tiempo se conserva el propósito práctico de las pruebas de resistencia al aislamiento de CA.

Conexión del equipo antes de la prueba

Antes de realizar la prueba, conecte:

según el diagrama de cableado del manual.

El terminal de tierra debe estar conectado a tierra. La entrada de CA está conectada a una fuente de alimentación de 220 V, 50 Hz.

Si se utiliza un generador portátil, el voltaje y la frecuencia de salida del generador deben ser estables.

Configuración de parámetros y preparación de pruebas

Encienda el controlador e ingrese a la pantalla de configuración de parámetros.

Establezca los siguientes parámetros:

Las frecuencias disponibles incluyen:

La duración de la prueba se puede configurar de 0 a 99 minutos.

Los valores de voltaje y corriente mostrados por el instrumento son valores máximos.

Proceso de prueba automático

Después de presionar Inicio, el instrumento realiza una autoverificación.

El proceso de prueba incluye:

1. Cargar autocomprobación
2. Aumento automático de voltaje
3. Salida de amplitud constante
4. Resiste el tiempo
5. Apagado y descarga automáticos.

Si no se detecta carga, el controlador muestra una advertencia de falta de carga.

Después de alcanzar el voltaje establecido, el instrumento mantiene una salida de amplitud constante e inicia el proceso de sincronización de resistencia.

Cuando se alcanza el tiempo establecido, el sistema detiene la salida de alto voltaje y descarga automáticamente el objeto de prueba.

Modos de apagado y gestión de datos

El instrumento soporta:

Apagado normal

Apagado anormal

En cada modo de apagado, los datos de la prueba se almacenan como datos históricos.

Los usuarios pueden:

Guía de prueba de cables

Para pruebas de cables:

1. Desconecte todos los equipos eléctricos conectados al cable antes de realizar la prueba.
2. Mida la resistencia de aislamiento con un megaóhmetro.
3. Realice la prueba de resistencia VLF solo después de que la verificación del aislamiento sea aceptable.

El manual especifica:

Duración de la prueba:

Guía de prueba de motores síncronos

Para pruebas de motores síncronos, el manual recomienda pruebas fase por fase.

Método de prueba:

El tiempo de prueba es generalmente el mismo que el de la prueba de resistencia a la frecuencia industrial, comúnmente:

Durante las pruebas, los operadores deben observar:

Descarga de seguridad después de la prueba

Después del apagado, utilice la varilla de descarga para descargar completamente el objeto de prueba antes de retirar cualquier cable.

Este paso es fundamental, especialmente para equipos capacitivos como:

Características

1. Admite pruebas de resistencia de CA de frecuencia ultrabaja de 0,1 Hz.

2．Admite selección de frecuencia de salida de 0,05 Hz, 0,02 Hz y 0,01 Hz.

3. Proporciona aumento de voltaje automático, salida de amplitud constante, temporización, apagado y descarga.

4. Mide y muestra la salida de alto voltaje y la corriente de prueba como valores máximos.

5．Proporciona protección contra sobretensión para la salida de alto voltaje.

6．Proporciona protección contra sobrecorriente en el lado de alto voltaje y en el lado de bajo voltaje.

7. Corta automáticamente la salida cuando el voltaje o la corriente excede el límite establecido.

8．Tiempo de acción de protección no superior a 10 ms.

9. Proporciona funcionamiento con pantalla táctil capacitiva de 7 pulgadas.

10．Muestra los datos de la prueba y la forma de onda de salida en la pantalla táctil.

11. Incluye almacenamiento automático de datos históricos de hasta 64 registros.

12．Proporciona una impresora incorporada para imprimir informes de prueba.

13．Admite comunicación USB con software de gestión superior.

14. Incluye conmutación de interfaz en chino e inglés.

15. Proporciona control de retroalimentación negativa de circuito cerrado de alto y bajo voltaje.

16. Admite pruebas de resistencia a CA de objetos de prueba de gran capacitancia.

17．Incluye varilla de descarga y cable de conexión a tierra para una descarga segura después de la prueba.

18．Proporciona un botón de parada de emergencia en el controlador.

19. Admite funcionamiento en interiores y exteriores.

20．Incluye condensador de compensación para objetos de prueba de pequeña capacitancia.

Escenarios de aplicación

Servicios públicos de energía

Las empresas de energía utilizan el equipo de prueba VLF para realizar pruebas de resistencia de cables de alimentación de media tensión, motores grandes, generadores, condensadores y otros equipos eléctricos de gran capacitancia durante el mantenimiento preventivo y las pruebas de aceptación.

Fabricantes de transformadores

Los fabricantes de transformadores y equipos eléctricos pueden utilizar el equipo de prueba en áreas de prueba donde los sistemas de aislamiento de gran capacitancia requieren verificación de resistencia de CA a frecuencia reducida.

Plantas de energía

Las plantas de energía utilizan el instrumento para realizar pruebas de resistencia de los devanados del estator del generador, motores grandes, cables de servicio de estaciones y sistemas de aislamiento relacionados durante la puesta en marcha, revisión y mantenimiento de rutina.

Ferrocarriles

Los sistemas de suministro de energía ferroviarios utilizan cables de media tensión y equipos giratorios. La unidad de prueba admite pruebas de resistencia en campo durante las paradas de mantenimiento programadas.

Plantas Industriales

Instalaciones industriales como plantas mineras, petroquímicas, siderúrgicas y de fabricación pueden utilizar el instrumento para pruebas de resistencia al aislamiento de cables y motores en sistemas de distribución de energía de plantas.

universidades

Las universidades y los centros de capacitación pueden utilizar el sistema para enseñar principios de prueba de resistencia VLF, cálculo de corriente capacitiva, procedimientos de prueba de cables y prácticas de seguridad de alto voltaje.

Laboratorios de pruebas

Los laboratorios de alto voltaje pueden confiar en el generador de alto voltaje de frecuencia ultrabaja para pruebas de resistencia de CA de objetos de prueba capacitivos, muestras de cables, motores y sistemas de aislamiento que requieren un voltaje de frecuencia ultrabaja controlado.

Mantenimiento de cables

Los equipos de mantenimiento de cables utilizan el dispositivo de prueba para pruebas de aceptación de cables XLPE, pruebas preventivas, verificaciones de seguimiento de fallas y verificación de aislamiento después de la instalación o reparación.

Aplicaciones

1. Pruebas de resistencia VLF AC de 0,1 Hz.

2. El cable de alimentación XLPE resiste pruebas.

3. Pruebas de aislamiento de cables de 35 kV y menos.

4. El condensador de potencia resiste las pruebas.

5．Pruebas de aislamiento de generadores medianos y grandes.

6. Pruebas de resistencia del devanado del estator del motor.

7.Prueba de traspaso de cable.

8.Pruebas de mantenimiento preventivo de cables.

9．Verificación del aislamiento de equipos de gran capacidad.

10. Pruebas de resistencia de CA en campo con capacidad de potencia de prueba reducida.

11．Prueba de alto voltaje temporizada automáticamente.

12. Pruebas de resistencia a la protección contra sobretensión y sobrecorriente.

13．Almacenamiento de registros de pruebas históricos.

14．Generación de informes de prueba impresos.

15．Detección de las condiciones de aislamiento antes de la energización.

Caso del cliente

Industria: Contratista de mantenimiento de cables.

Problema: Un contratista de mantenimiento necesitaba realizar pruebas de aceptación en un cable XLPE de media tensión recién instalado. Los equipos convencionales de resistencia CA de frecuencia industrial eran difíciles de transportar y requerían mayor capacidad de potencia debido a la capacitancia del cable. El equipo necesitaba una solución portátil de resistencia a CA adecuada para pruebas de cables en campo.

Proceso de prueba: Los técnicos desconectaron todos los equipos conectados al cable y primero verificaron cada fase con un megaóhmetro. Después de confirmar una resistencia de aislamiento aceptable, conectaron el controlador, el amplificador, el cable de salida de alto voltaje, el cable de conexión a tierra y la varilla de descarga de acuerdo con el cableado de prueba. El voltaje de prueba se configuró de acuerdo con el voltaje de fase del cable y el valor de sobrecorriente se calculó a partir de la capacitancia del cable, la frecuencia de prueba y el voltaje. El equipo seleccionó una salida de 0,1 Hz, estableció la duración de la prueba requerida e inició el aumento automático de voltaje.

Resultado: El instrumento completó el aumento automático de voltaje, la salida de amplitud constante, la temporización, el apagado y la descarga. Durante el período de resistencia no se observaron descargas destructivas, sonidos anormales, humo, olores, voltaje inestable o corriente anormal. Los datos de la prueba se almacenaron e imprimieron para el registro del proyecto.

Beneficios: El contratista completó la prueba de resistencia de CA del cable con un sistema de campo más pequeño y práctico. La protección, el tiempo, la descarga, el almacenamiento y la impresión automáticos ayudaron a reducir la operación manual y mejoraron la documentación de las pruebas.

Preguntas frecuentes

¿Para qué se utiliza el generador de alto voltaje de frecuencia ultrabaja? Se utiliza para pruebas de resistencia VLF AC de equipos eléctricos de gran capacitancia, especialmente cables de alimentación, condensadores de potencia, generadores y motores.

¿Por qué utilizar pruebas VLF de 0,1 Hz en lugar de pruebas de resistencia CA de 50 Hz? Los objetos de prueba de gran capacitancia requieren alta corriente a 50 Hz. Reducir la frecuencia de prueba a 0,1 Hz reduce en gran medida la capacidad de prueba requerida, lo que hace que las pruebas de resistencia de CA en campo sean más prácticas.

¿Qué frecuencias de salida están disponibles? La unidad de prueba admite configuraciones de frecuencia de salida de 0,1 Hz, 0,05 Hz, 0,02 Hz y 0,01 Hz.

¿Cuál es la carga capacitiva máxima? La carga máxima es de 0,5 μF a 0,1 Hz, 1,1 μF a 0,05 Hz, 2,2 μF a 0,02 Hz y 5,5 μF a 0,01 Hz.

¿Qué funciones de protección están incluidas? El instrumento incluye protección contra sobretensión, protección contra sobrecorriente del lado de alto voltaje, protección contra sobrecorriente del lado de bajo voltaje, parada de emergencia y descarga automática después del apagado.

¿Puede el equipo de prueba imprimir informes de prueba? Sí. La impresora incorporada puede imprimir los datos de prueba actuales y los datos históricos que se muestran en la pantalla.

¿Cuántos registros históricos se pueden almacenar? El instrumento puede almacenar hasta 64 registros de pruebas históricos. Los registros anteriores a los 64 últimos se eliminan automáticamente.

¿Qué precauciones de seguridad se requieren después de la prueba? Después del apagado, utilice la varilla de descarga para descargar completamente el objeto de prueba antes de retirar cualquier cable. Las pruebas de alto voltaje deben ser realizadas únicamente por personal capacitado siguiendo procedimientos de seguridad de alto voltaje.
