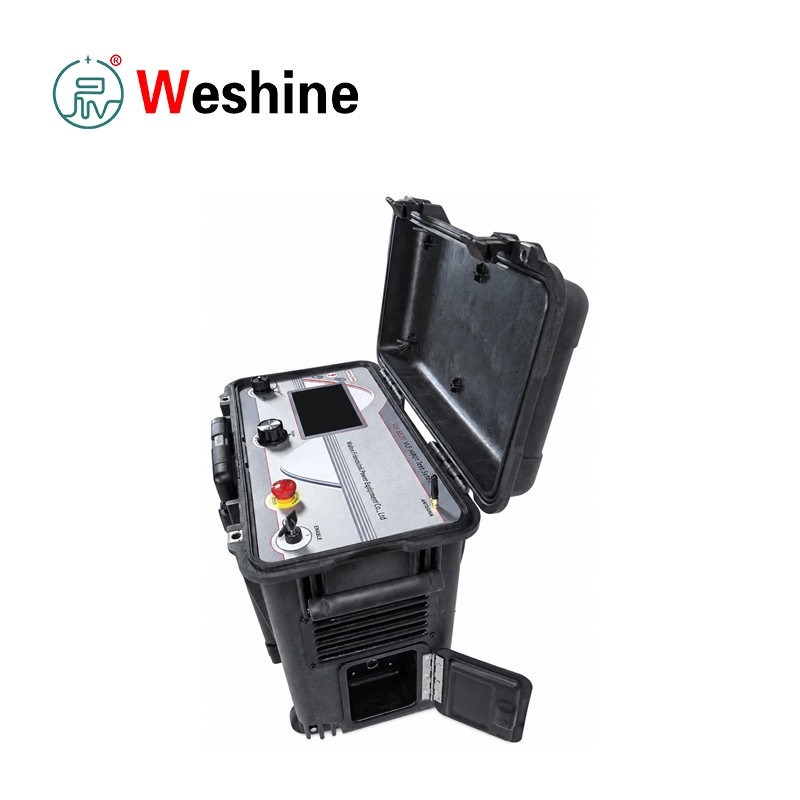

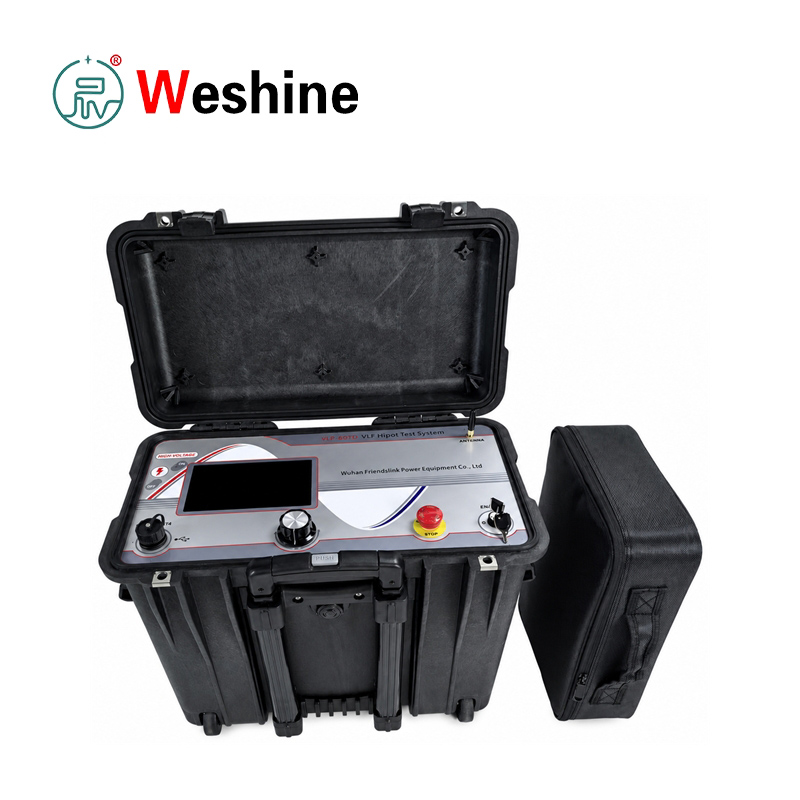

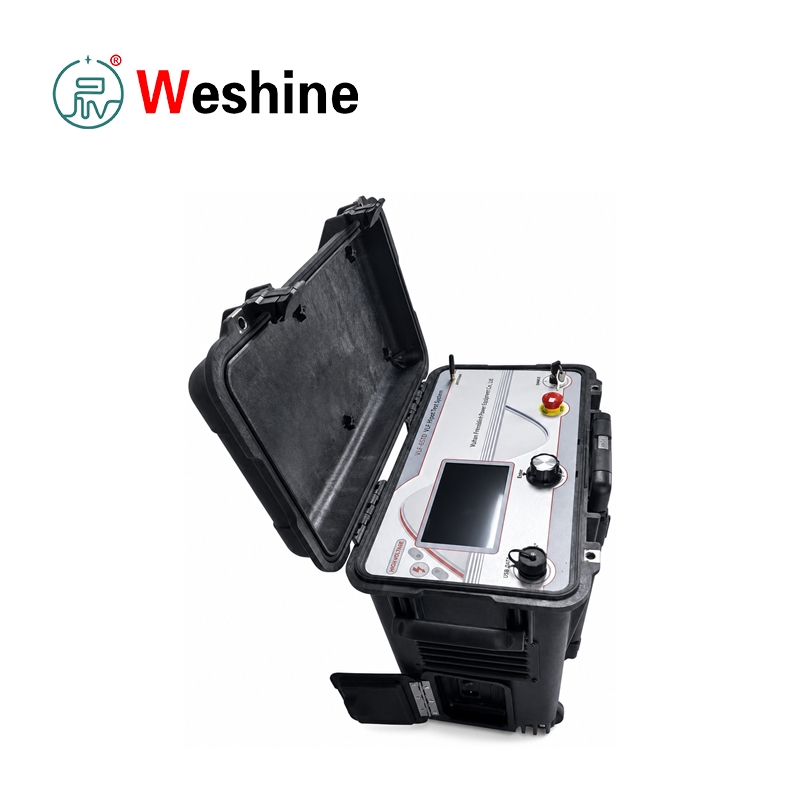

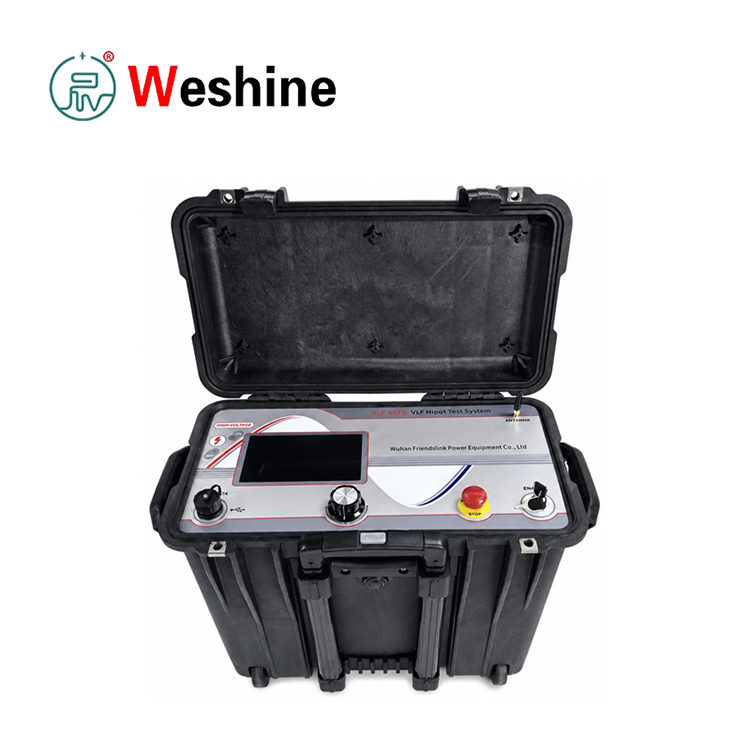

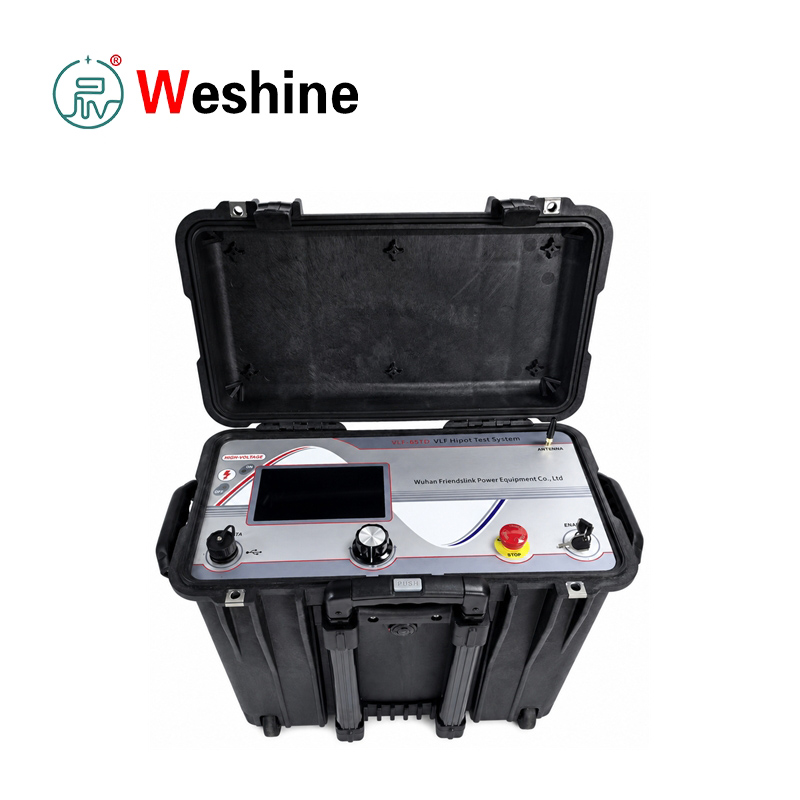

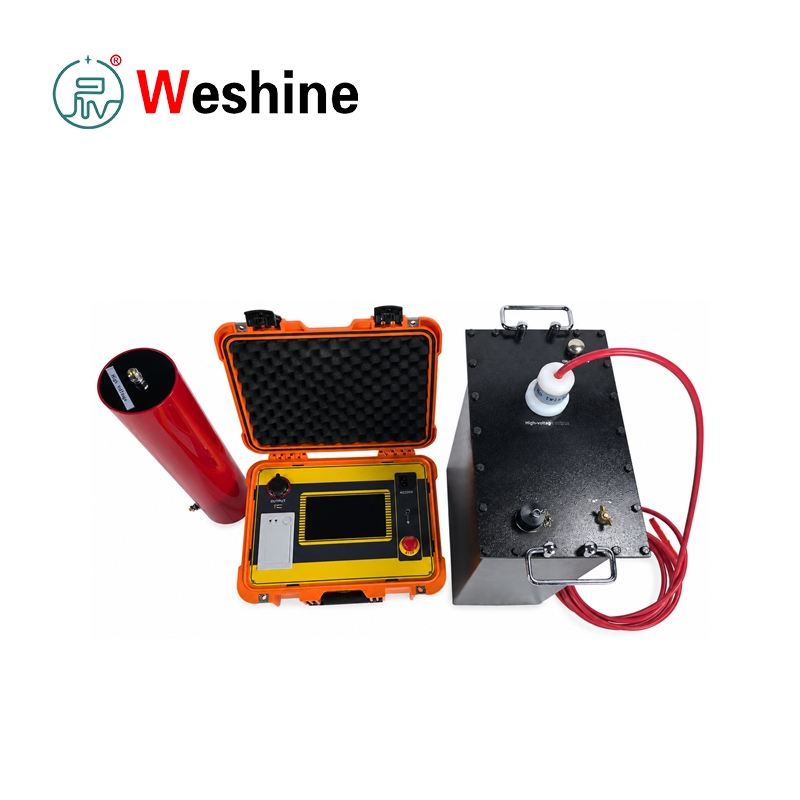

Sistema de prueba VLF Tan Delta

El duradero sistema de prueba VLF Tan Delta ofrecido por Weshine, un fabricante profesional en China, está diseñado para el diagnóstico de aislamiento y pruebas de resistencia de cables de alimentación de media tensión. Integra la resistencia de voltaje CA VLF y la medición de pérdida dieléctrica en una unidad compacta. El equipo cumple con las normas CENELEC HD 620 S1:1996 y HD 621 S1:1996, aplicables a cables aislados en PE, XLPE y papel.

Durante el mantenimiento rutinario de los cables, los defectos invisibles del aislamiento, como el envejecimiento de los árboles, la contaminación, los daños mecánicos y el deterioro parcial, no pueden detectarse mediante una simple inspección visual. La prueba de onda sinusoidal VLF de 0,1 Hz aplica tensión de CA al aislamiento del cable y requiere mucha menos capacidad de energía que los equipos de prueba tradicionales de 50 Hz, lo que facilita mucho las pruebas de campo de cables largos de media tensión.

Este sistema de prueba VLF Tan Delta ofrece salida de onda sinusoidal VLF para pruebas de resistencia y medición directa de tan delta. La lectura de tan delta refleja el factor de pérdida dieléctrica del aislamiento del cable, que juzga los grados de envejecimiento y deterioro. La unidad ejecuta automáticamente pruebas de pérdida bajo múltiples niveles de voltaje siguiendo un procedimiento fijo: 0,5 ciclos U0, ciclos U0 y 1,5 ciclos U0. Después de finalizar todas las rondas, los datos de la prueba se guardan y el cable se descarga por completo.

Hay dos configuraciones estándar disponibles: modelos pico de 34 kV y 45 kV. La unidad de 34 kV genera onda sinusoidal de hasta 24 kV RMS (pico de 34 kV); la unidad de 45 kV alcanza 31,8 kV RMS (pico de 45 kV). La salida de voltaje CC también está incorporada, con un rango de ±1~34 kV para la versión de 34 kV y ±1~45 kV para la versión de 45 kV. También se admiten los modos de prueba de CC y onda rectangular.

Para el mantenimiento de la cubierta del cable, la máquina de prueba admite la inspección de la cubierta y la localización de fallas con una salida máxima de 10 kV. La medición de la corriente de fuga en modo CC ayuda a evaluar la calidad general del aislamiento del cable. La detección de averías incorporada corta instantáneamente el alto voltaje una vez que se produce una descarga eléctrica o una falla en el cable, lo que ofrece una protección total.

El conjunto completo incluye host de prueba principal, cable de alto voltaje, cable de conexión a tierra, cable de alimentación, unidad flash USB y bolsa de accesorios. El puerto USB 2.0 permite la exportación de datos y la actualización del firmware. Todos los registros de pruebas se almacenan localmente y se pueden exportar a USB para generar informes en la PC. El software de coincidencia admite la apertura simultánea de archivos de datos de fase A/B/C y genera informes detallados con cifras de prueba y curvas de pérdida dieléctrica.

La seguridad es la máxima prioridad. Durante el funcionamiento se generará alto voltaje, por lo que solo se permite operar a técnicos capacitados profesionalmente. Los operadores deben seguir estrictamente cinco reglas de seguridad básicas: cortar la energía, bloquear la reenergización, verificar cero voltaje, tierra y cortocircuito, aislar los componentes activos adyacentes. Las pruebas de alto voltaje necesitan dos o más empleados en el sitio para su supervisión.

Guía de productos

El probador de cables integrado funciona aplicando un voltaje sinusoidal controlable de 0,1 Hz en los cables probados. En comparación con las pruebas convencionales de CA de 50 Hz, la tecnología de frecuencia ultrabaja reduce en gran medida la demanda actual de cargas de cable capacitivas, lo que permite la inspección de campo portátil de cables de media tensión.

Antes de conectar el cable, siga estrictamente las cinco reglas de seguridad de alto voltaje. Asegúrese de que el cable de prueba esté apagado, aislado, con voltaje verificado, conectado a tierra y en cortocircuito. Todas las partes vivas cercanas deben cubrirse o separarse. Sólo los operadores capacitados pueden operar el equipo con al menos un supervisor presente.

Conecte los accesorios en orden fijo: primero conecte el cable de tierra al terminal de tierra del host y luego conéctelo a la tierra protectora de la estación; conecte el cable de alto voltaje al puerto de salida de alto voltaje; conecte el conductor interno del cable de alta tensión a la fase o cubierta del cable mediante accesorios compatibles; fije el blindaje del cable de alto voltaje a una barra de conexión a tierra cercana; finalmente conecte el cable de alimentación.

Para pruebas de resistencia VLF, seleccione la forma de onda, el voltaje nominal, la frecuencia y la duración de la prueba. En la pantalla se muestran en tiempo real el voltaje máximo, la corriente, la forma de onda de salida, la frecuencia establecida y los valores RMS. El temporizador se inicia automáticamente una vez que el voltaje alcanza el valor preestablecido.

Para el diagnóstico tan delta, active la función de pérdida dieléctrica e ingrese el voltaje de fase nominal U0 del cable. La máquina iniciará ciclos de prueba automáticos y cada medición completa tardará aproximadamente 3 minutos y 30 segundos. Registra valores de capacitancia, resistencia, pérdida dieléctrica promedio y pérdida en tiempo real del cable por debajo de 0,5 U0, 1,0 U0 y 1,5 U0.

Una vez finalizada la prueba, los datos se guardan automáticamente y el cable se descarga por completo. Los usuarios pueden explorar registros históricos, exportar registros únicos o múltiples a USB 2.0 y generar informes imprimibles a través del software de soporte. La herramienta muestra curvas de pérdida y datos independientes para tres fases de cable.

Al realizar pruebas de revestimiento o localización de fallas, confirme que el revestimiento del cable no esté conectado a tierra en ambos extremos, sin conexión a tierra indirecta a través de juntas o accesorios. La salida máxima para inspección de vainas y localización de fallas es de 10 kV.

Características

1. Admite pruebas de resistencia de CA de onda sinusoidal VLF

2. Función de medición tan delta de pérdida dieléctrica todo en uno

3．Dos opciones de voltaje máximo: 34 kV y 45 kV

4. Salida de onda sinusoidal: máx. 24 kV RMS o 31,8 kV RMS

5. Salida de voltaje CC incorporada para pruebas de aislamiento adicionales

6. Modo de prueba de voltaje de onda rectangular disponible

7. Función de medición de corriente de fuga en modo CC

8．Salida máxima de 10 kV para prueba de funda y localización de fallas de funda

9．Secuencias de prueba de pérdida dieléctrica automática a 0,5 U0, U0 y 1,5 U0

10. Visualización de corriente y voltaje máximo en tiempo real durante la operación

11. Visualización de forma de onda de salida en tiempo real en pantalla

12．Corte automático de alto voltaje en caso de falla de voltaje

13．Almacenamiento interno local para todos los registros de prueba

14. Exportación de datos de prueba a través de la interfaz USB 2.0

15. Software de soporte para la generación de informes de prueba personalizados

16. Función de actualización de firmware mediante unidad USB

17．Interfaz multilingüe (inglés y chino simplificado)

18．Equipado con botón de parada de emergencia y bloqueo de salida de alto voltaje

19．Diseño de protección de voltaje inverso

20. Diseño de estuche protector portátil para pruebas de cables en campo al aire libre

Escenarios de aplicación

Servicios públicos de energía

Los operadores de red adoptan la unidad de prueba para la puesta en servicio de cables de media tensión, mantenimiento regular, diagnóstico de tan delta, inspección de cubiertas y evaluación de aislamiento en redes de distribución y subestaciones.

Fabricantes de transformadores

Las fábricas de transformadores y equipos eléctricos utilizan el probador para pruebas de aislamiento de cables y componentes que requieren medición de tensión VLF y pérdida dieléctrica.

Plantas de energía

Las centrales eléctricas dependen del equipo para la inspección de cables de estaciones, mantenimiento de cables de generadores auxiliares, pruebas de revestimiento y diagnóstico de aislamiento durante interrupciones de mantenimiento.

Ferrocarriles

Las redes de suministro de energía ferroviaria tienden cables de media tensión en subestaciones de tracción y líneas de transmisión. La máquina admite pruebas de resistencia de cables y análisis de tan delta durante las ventanas de mantenimiento.

Plantas Industriales

Los talleres de minería, petroquímica, siderurgia y fabricación lo utilizan para pruebas de aceptación de cables nuevos, mantenimiento periódico e investigación de fallas en las cubiertas.

universidades

Las universidades e institutos de investigación utilizan el dispositivo de prueba para enseñar teorías de prueba de cables VLF, cálculo de pérdidas dieléctricas, análisis de envejecimiento del aislamiento y estándares de operación de seguridad de alto voltaje.

Laboratorios de pruebas

Los laboratorios profesionales de cable y alto voltaje adoptan este sistema de prueba VLF Tan Delta para realizar pruebas de resistencia VLF, medición de tan delta, inspección de vainas y servicios de diagnóstico de cables de terceros.

Mantenimiento de cables

Los equipos de servicio de cables utilizan el equipo para la inspección de cables XLPE, PE y con aislamiento de papel, el diagnóstico del envejecimiento de los árboles de agua, la localización de fallas en la cubierta y la elaboración de informes de prueba.

Elementos de prueba aplicables

1. Prueba de resistencia del cable de onda sinusoidal VLF

2．Prueba de pérdida dieléctrica tan delta del cable de media tensión

3. Diagnóstico de envejecimiento del aislamiento del cable XLPE

4. Inspección de tensión soportada del cable PE

5.Pruebas de rendimiento del cable aislado con papel

6．Evaluación del deterioro del árbol de agua del cable

7.Pruebas de revestimiento de cable de hasta 10 kV

8. Localización de fallos en la funda del cable

9. Pruebas de resistencia al voltaje CC

10．Prueba de voltaje de onda rectangular

11. Medición de corriente de fuga en modo CC

12．Pruebas de aceptación de entrega de nuevos cables

13．Pruebas de mantenimiento preventivo de rutina de cables

14. Generación de informes de prueba integrados trifásicos

15．Almacenamiento de registros local y exportación de datos USB

Caso del cliente

Campo de la industria:Servicio de mantenimiento de cables de media tensión.

Problema del proyecto

Un equipo de mantenimiento de la red eléctrica necesitaba evaluar múltiples alimentadores de cables XLPE envejecidos. Las pruebas de resistencia simples solo pudieron verificar la resistencia a la rotura, mientras que el equipo también requirió datos de pérdida dieléctrica para juzgar el envejecimiento del aislamiento e identificar cables con posibles defectos en el árbol de agua.

Flujo de operación de prueba

Los técnicos aislaron el cable objetivo, siguieron cinco especificaciones de seguridad, conectaron a tierra todo el conjunto, conectaron el cable de alto voltaje y el cable blindado según las instrucciones y luego encendieron la unidad de prueba. Seleccionaron el modo de prueba tan delta, llenaron el voltaje de fase nominal U0 del cable, liberaron la parada de emergencia y el bloqueo de alto voltaje y luego comenzaron la prueba automática. La unidad midió la pérdida dieléctrica por debajo de 0,5 U0, U0 y 1,5 U0, almacenó datos y descargó el cable una vez finalizado.

Resultado de la prueba

El personal verificó los registros históricos y exportó todos los datos a una unidad USB. El software de coincidencia generó informes de comparación de fases con valores de pérdida dieléctrica y curvas de tendencia. Los cables con indicadores de pérdidas normales permanecieron en servicio, mientras que los que estaban severamente deteriorados fueron programados para monitoreo de seguimiento.

Ventajas de la aplicación

El equipo finalizó la inspección de tensión soportada y el diagnóstico de envejecimiento con un dispositivo portátil. Los ciclos de prueba automáticos, la exportación USB y la generación de informes mejoran en gran medida la trazabilidad de los datos y reducen la carga de trabajo de papeleo manual.

Preguntas frecuentes

P: ¿Qué funciones realiza este equipo de prueba?

R: Completa pruebas de resistencia VLF de cables de media tensión, medición de pérdida dieléctrica tan delta, inspección de vainas, localización de fallas de vainas, pruebas de resistencia de CC, pruebas de ondas rectangulares y detección de corriente de fuga.

P: ¿Cuál es la diferencia entre la prueba de resistencia VLF y la prueba tan delta?

R: La prueba de resistencia VLF verifica si el aislamiento del cable puede soportar un voltaje de CA específico; La prueba tan delta mide el factor de pérdida dieléctrica para juzgar el envejecimiento del aislamiento y el grado de deterioro.

P: ¿Qué configuraciones de voltaje son opcionales?

R:Dos modelos: 34 kV pico y 45 kV pico. El modelo de 34 kV genera onda sinusoidal de hasta 24 kV RMS/34 kV pico; el modelo de 45 kV alcanza 31,8 kV RMS / 45 kV pico.

P: ¿A qué frecuencia se mide la tan delta?

R: La medición de Tan delta se realiza con una frecuencia ultrabaja de 0,1 Hz.

P: ¿Qué rango de capacitancia del cable admite pruebas tan delta?

A: modelo de 34 kV: 1 nF ~ 8 μF; Modelo de 45 kV: 1 nF ~ 5 μF.

P: ¿Puede el equipo exportar registros de pruebas?

R: Sí. Los registros de prueba se almacenan internamente y se pueden exportar a través de USB 2.0. Los archivos exportados se pueden abrir con un software dedicado para generar informes de prueba formales.

P: ¿Admite la localización de fallas en la funda?

R: Sí, la máquina de prueba admite la inspección de fundas y la localización de fallas con una salida máxima de 10 kV.

P: ¿Notas clave de seguridad durante la operación?

R:Solo profesionales capacitados pueden operar la unidad. El cable de prueba debe estar apagado, conectado a tierra y completamente aislado antes del cableado. Las pruebas de alto voltaje requieren supervisión en el sitio, y la parada de emergencia y el bloqueo de alto voltaje deben usarse correctamente.
