Weshine® inventó el probador de relación de vueltas para probar la prueba de relación de voltaje del transformador con certificado CE, alta calidad y precisión, inventado y producido de acuerdo con los estándares nacionales, solución de prueba eléctrica completa disponible. ¡Contáctenos para obtener más detalles del probador de relación de vueltas para probar la prueba de relación de voltaje del transformador de Weshine!
La relación de transformación de un transformador es igual al número de vueltas del devanado primario dividido por el número de vueltas del devanado secundario. La relación de transformación proporciona el rendimiento deseado del transformador y el voltaje correspondiente requerido por el devanado secundario.
Si se requiere que el voltaje secundario sea más bajo que el voltaje primario, un transformador reductor, el devanado secundario debe tener menos vueltas que el primario y viceversa para un transformador elevador; cuando la relación del transformador reduce el voltaje, aumenta la corriente y viceversa, por lo tanto, la relación de voltaje y corriente de un transformador ideal está directamente relacionada con la relación de transformación.
Desafortunadamente, los transformadores no son perfectos, en un transformador real, las relaciones de voltaje o corriente pueden no coincidir con las relaciones físicas del transformador debido a varias pérdidas eléctricas, como en el núcleo de hierro del transformador (histéresis y pérdidas por corrientes de Foucault) y cobre. pérdidas (debido a la resistencia de los devanados primario y secundario); por lo tanto, los fabricantes intentan diseñar transformadores para minimizar estas pérdidas para una máxima eficiencia a plena carga, conversión de potencia por encima del 95 %, proporcionando así una diferencia de no más del 5 % de la relación de tensión/vuelta del transformador.
Weshine inventó la prueba de relación de transformación del transformador, o prueba TTR, para medirPrueba de relación de voltaje del transformadory confirma que el transformador tiene la relación correcta de vueltas primarias a vueltas secundarias. El uso correcto de esta prueba puede ayudar a identificar el rendimiento del cambiador de tomas, giros en cortocircuito, devanados abiertos, conexiones de devanados incorrectas y otras fallas dentro de los transformadores. La gama de probadores TTR de Weshine es robusta para soportar las duras condiciones en las que se prueban algunos transformadores. La gama incluye varias características para simplificar y acelerar las pruebas, así como probadores TTR trifásicos y probadores TTR PT y CT.

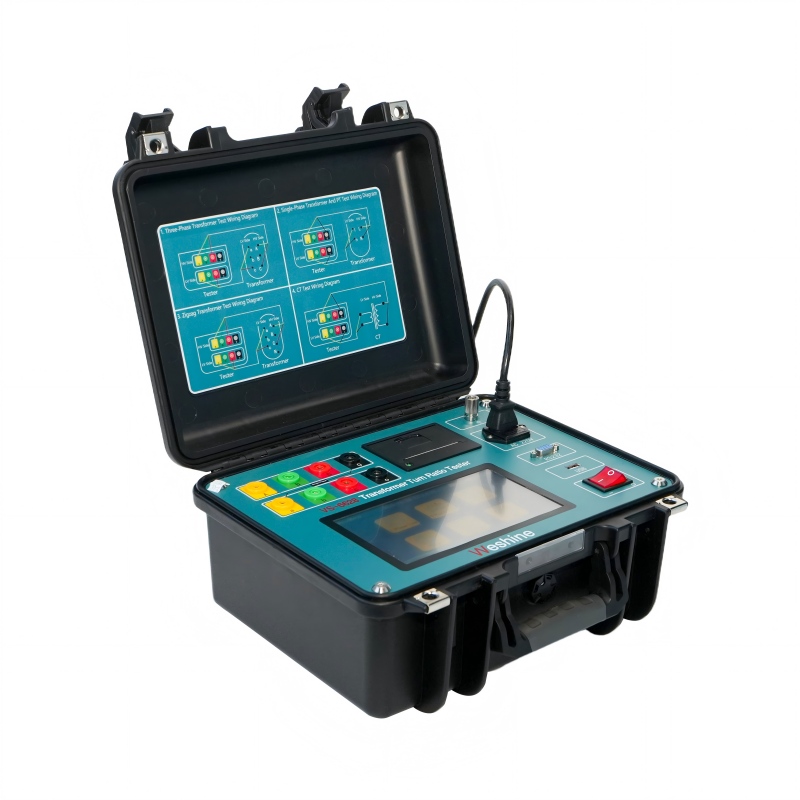

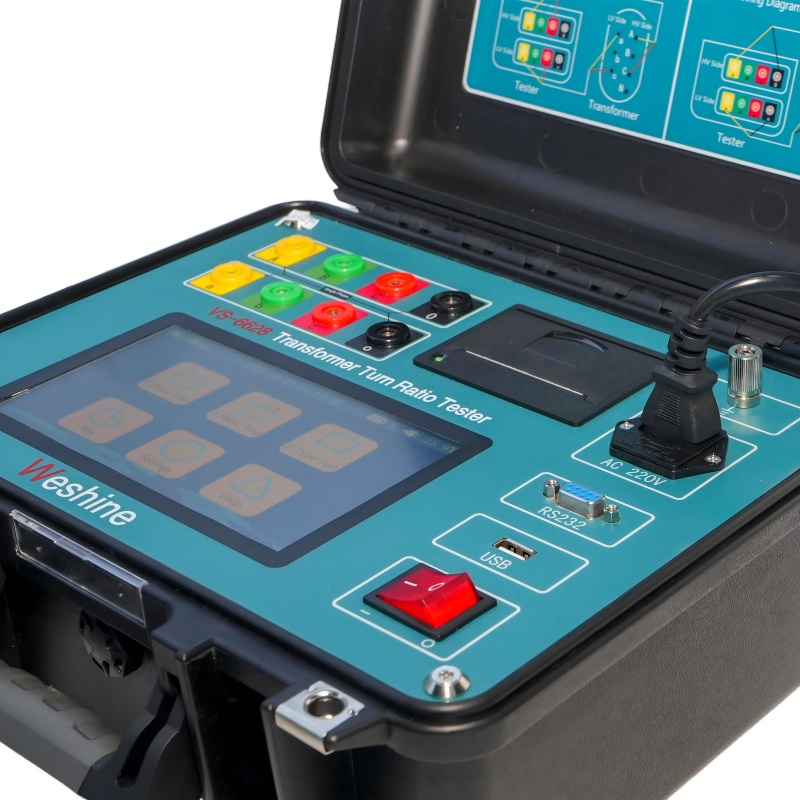

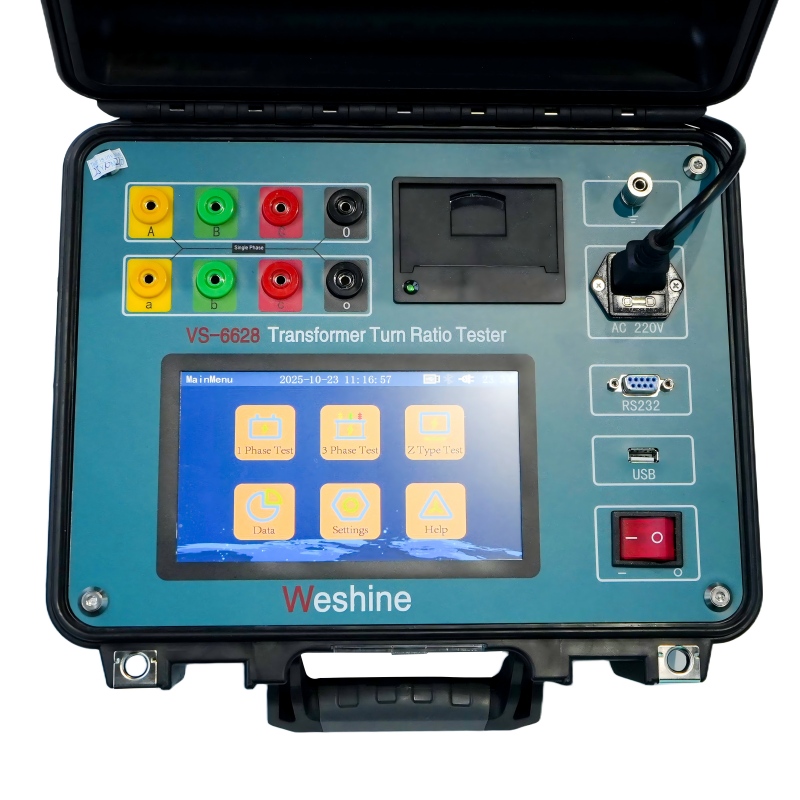

La serie VS-6628 de equipos de prueba de relación de espiras de transformadores trifásicos está diseñada para medir la relación de espiras de transformadores de potencia, instrumentos y distribución en una subestación o entorno de fabricación. Un diseño resistente y robusto hace que estos instrumentos sean adecuados para su uso en una variedad de entornos hostiles. Nuestros cables están especialmente diseñados para proporcionar la flexibilidad necesaria en climas fríos.
Pero dado que los transformadores están sujetos a diversas tensiones y cambios, tanto eléctricos como mecánicos, durante su vida útil, se debe verificar la correcta relación de vueltas del transformador antes de ponerlo en servicio y durante varios programas de mantenimiento, aquí está el Probador de relación de vueltas del transformador Por lo tanto, las relaciones de espiras medidas con varios kits de prueba de relación de espiras de transformadores (dispositivos TTR) incluyen pérdidas típicamente presentes en los transformadores, lo que da como resultado relaciones de espiras que difieren del número físico de espiras, pero reflejan las relaciones de tensión reales esperadas por los fabricantes y usuarios, o la relación de un verdadero transformador de potencia del transformador.
INFORMACIÓN DEL PRODUCTO |
|||
nombre del producto |
PROBADOR DE RELACIÓN DE GIROS PARA PRUEBA Prueba de relación de voltaje del transformador |
||
Número de modelo |
VS-6628 |
Rango de prueba |
0,9 ~ 10000 |
Precisión |
0,2% |
Certificados |
CE; CEM; DVI; YO ASI; |
Aplicación tipica |
Prueba la relación de espiras, el desplazamiento de fase y la polaridad. |
||
Ayudas en la identificación |
|
||
Dimensiones |
345x295x175mm |
Peso |
5kg |
Weshine tiene 8 años de experiencia específicamente en el manejo de una gama completa de equipos eléctricos. En la actualidad, Weshine ha inventado varios probadores de relación de vueltas para probarPrueba de relación de voltaje del transformadorcomo se muestra como forma:
INFORMACIÓN PARA PEDIDOS DEL PROBADOR DE RELACIÓN DE GIROS PARA PRUEBASPrueba de relación de voltaje del transformador |
|||||
Gato. No. |
Rango de prueba |
Precisión |
Resolución |
Dimensiones |
Peso |
VS-6628 |
0,9 a 10000 |
0,2% |
0,0001 minutos |
345x295x175 |
5 |
VS-6629 |
0,9 a 10000 |
0,1% (0,9 a 500) 0,3% (3000 a 10000) |
0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 y superiorï¼1ï¼ |
325x225x125 |
3.8 |
VS-6630 |
0,9 a 10000 |
0,1% (0,9 a 2000) 0,3% (2000 a 10000) |
0,0001 minutos |
360x280x160 |
6 |
VS-6628T |
0,8 a 10000 |
0,1% (0,8 a 3000) |
0,0001 minutos |
320x240x130 |
3 |
VS-6628A |
0,9 a 10000 |
0,1% (0,9 a 500) 0,3% (3000 a 10000) |
0.9ï½9.9999ï¼0.0001ï¼ 10ï½99.999ï¼0.001ï¼ 100ï½999.99ï¼0.01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 y superiorï¼1ï¼ |
246x156x62 |
1.7 |
Según los problemas de la cadena de suministro: comuníquese con su distribuidor autorizado de Weshine preferido para conocer los precios actuales y los plazos de entrega.
Siempre creemos que todo el éxito de nuestra empresa está directamente relacionado con la calidad de los productos que ofrecemos. Probador de relación de vueltas para pruebasPrueba de relación de voltaje del transformadorcumplir con los más altos requisitos de calidad especificados en las pautas ISO9001, ISO14000:14001 y nuestro estricto sistema de control de calidad.
