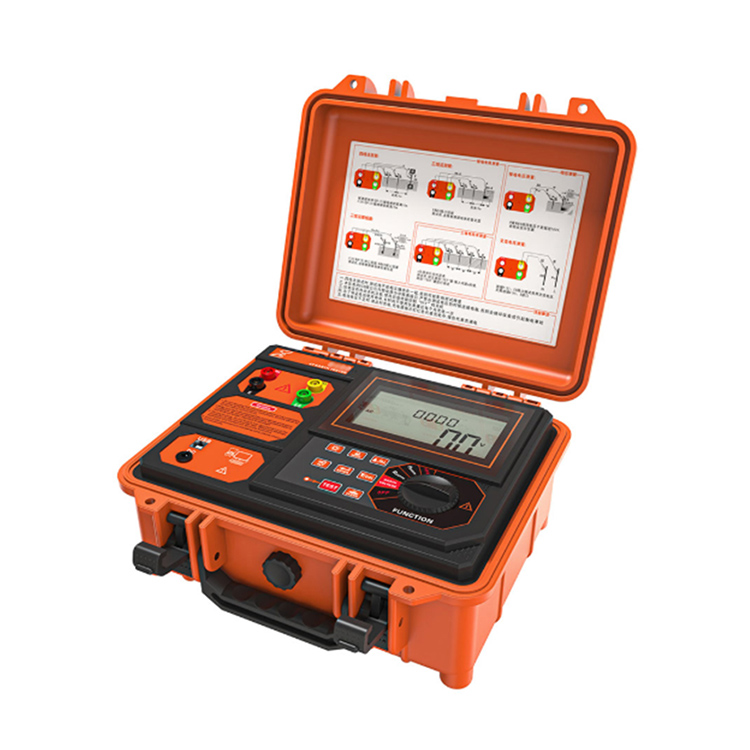

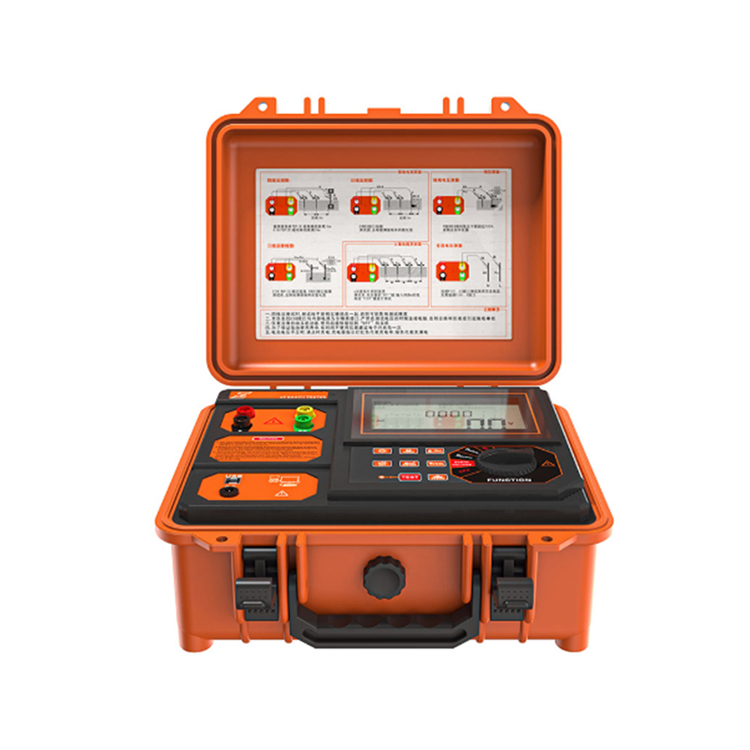

Probador digital de resistencia a tierra VS-3001

El probador de resistencia a tierra y resistividad del suelo VS-3001 está especialmente diseñado y fabricado para mediciones in situ de resistencia a tierra, resistividad del suelo, voltaje de conexión a tierra y voltaje de CA en combinación con el nuevo estándar de prueba de resistencia a tierra de protección contra rayos. La corriente de prueba es de hasta 20 mA. Tecnología digital y de microprocesamiento, método de precisión de 4 cables, método de 3 cables y método simple de 2 cables para medir la resistencia a tierra, importar tecnología FFT (Fast Fourier Transform), tecnología AFC (Control automático de frecuencia), identifica automáticamente interferencias y selecciona la frecuencia de medición, minimiza el impacto y proporciona un valor de resistencia a tierra más preciso. Tiene una capacidad antiinterferente y adaptabilidad ambiental únicas, y tiene buena consistencia en pruebas repetidas, lo que garantiza alta precisión, alta estabilidad y alta confiabilidad en mediciones a largo plazo. Es ampliamente utilizado en la medición de resistencia a tierra, resistividad del suelo, voltaje de puesta a tierra y voltaje CA de energía eléctrica, telecomunicaciones, meteorología, campos petroleros, construcción, protección contra rayos y equipos eléctricos industriales.

Probador de resistencia a tierra y resistividad del suelo VS-3001, también conocido como probador de resistencia a tierra de precisión, probador de resistencia a tierra de cuatro cables, probador de resistencia a tierra de dos, tres y cuatro cables, probador de resistividad del suelo, consta de host, software de datos, línea de prueba, varillas de tierra auxiliares, líneas de comunicación, etc. El diseño especial tipo caja de herramientas para el host, que utiliza plástico de polipropileno como materia prima, agrega nuevos rellenos compuestos para moldeo por inyección de una sola vez, baja densidad, resistencia, rigidez, dureza, resistencia al desgaste, resistencia al calor y rendimiento de aislamiento son superiores, su cuerpo de caja puede soportar una presión de aproximadamente 200 kg, lo que garantiza alta precisión, alta estabilidad y alta confiabilidad en diversas pruebas ambientales. La gran pantalla LCD del host, con retroiluminación e indicación de gráfico de barras, es clara de un vistazo. Al mismo tiempo, puede almacenar 300 conjuntos de datos y las funciones de lectura, visualización, almacenamiento, generación de informes e impresión de datos históricos se pueden realizar a través del software de datos.

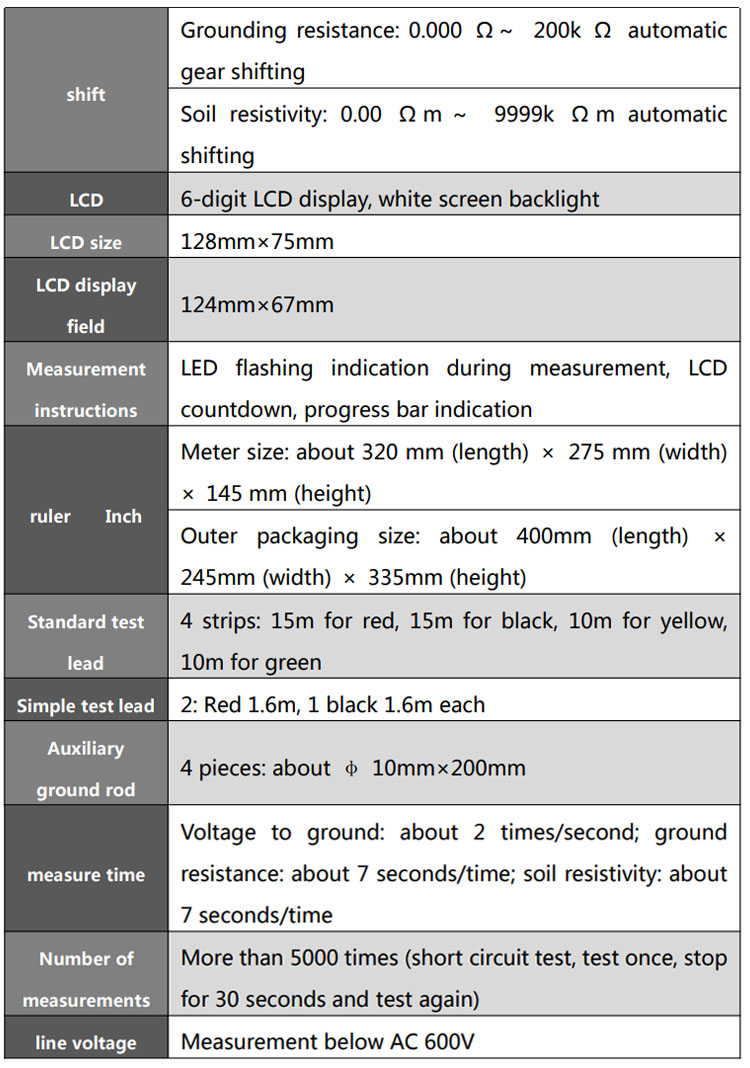

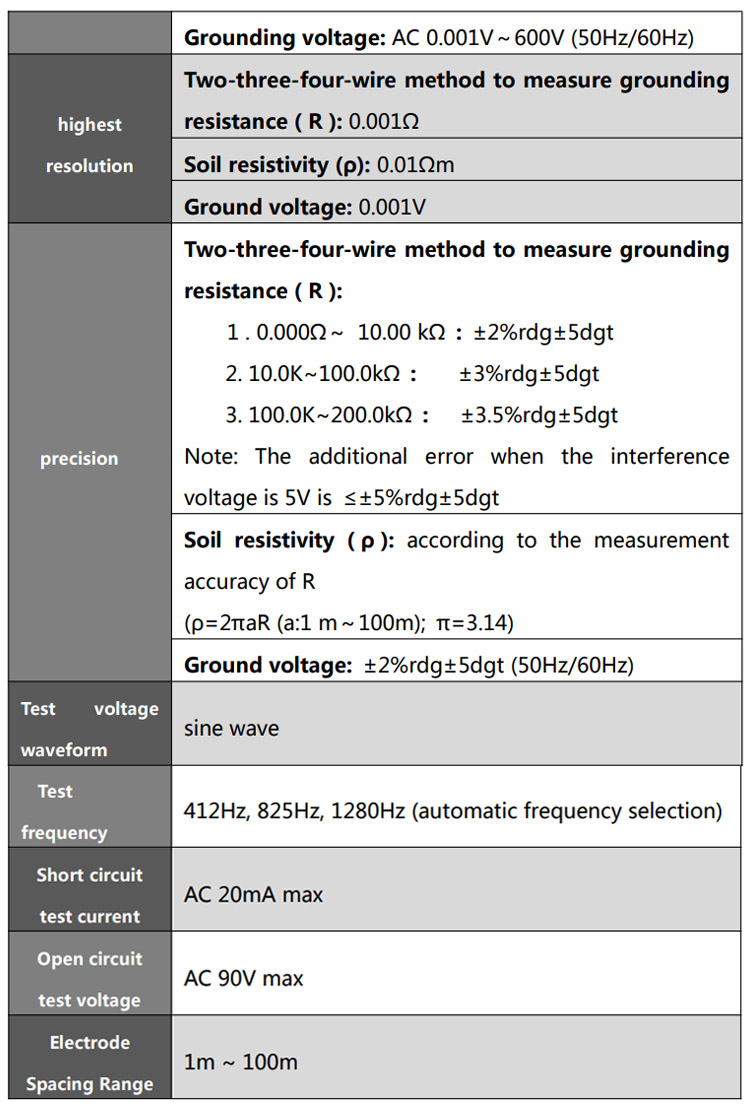

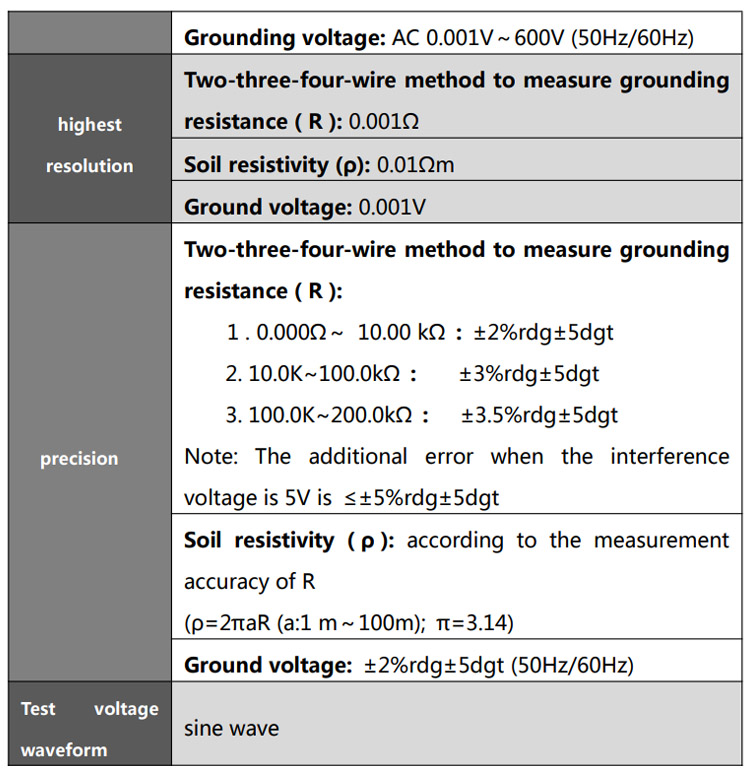

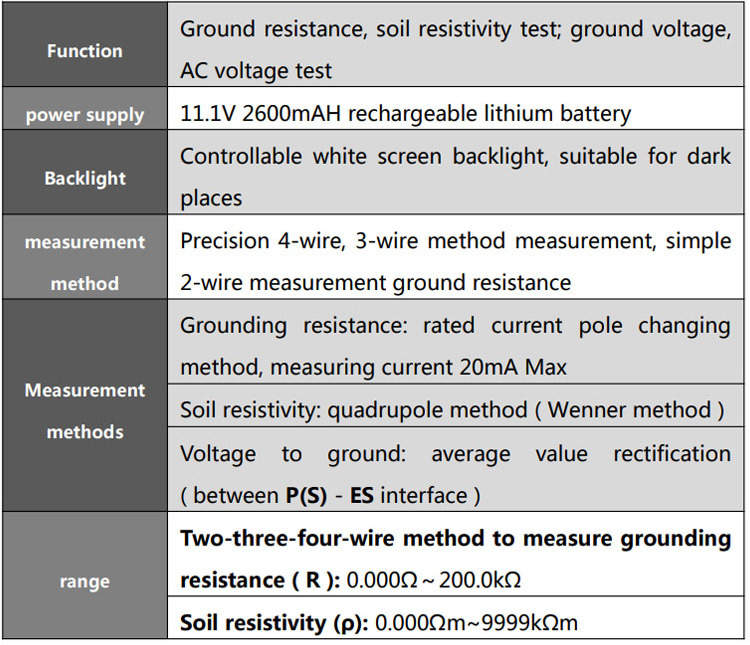

Especificaciones técnicas

Características clave

Alta precisión y antiinterferencias‌: la selección automática de frecuencia (412 Hz/825 Hz/1280 Hz) ayuda a minimizar las interferencias. La precisión en la medición de la resistencia de tierra puede alcanzar ±2% rdg±5dgt para el rango 0,000Ω–10,00kΩ.

Diseño robusto y portátil‌: Viene en una caja de herramientas de estación base de grado industrial con capacidad para soportar 200 kg de presión. Es liviano (estación base de 2,7 kg) y adecuado para uso en el campo.

Amplio rango de medición‌: Resistencia a tierra: 0,000 Ω–200 kΩ; Resistividad del suelo: 0,00 Ω·m–9999 kΩ·m; Conexión a tierra/voltaje CA: 0,001–600,0 V.

Operación fácil de usar‌: LCD grande con retroiluminación, barra de progreso de prueba, indicador de cuenta regresiva y dial/botones de función intuitivos. Puede detectar automáticamente interferencias (advertencia de RUIDO >5V) y condiciones de sobrecarga (pantalla OL).

Gestión de datos‌: almacena hasta 300 conjuntos de datos. Los datos se pueden conservar, revisar, eliminar en el dispositivo y transferir mediante ‌RS232/USB a una PC‌ utilizando el software proporcionado para generar informes e imprimir.

Cumplimiento de seguridad‌: Cumple con IEC61010-1 (CAT III 300 V, CAT IV 150 V), con protección contra sobrecargas y advertencias de seguridad claras sobre aislamiento, límites de voltaje (no exceda 600 V) y funcionamiento adecuado.

Aplicaciones

El VS-3001 se usa ampliamente en industrias que requieren pruebas confiables del sistema de puesta a tierra y análisis de suelo, que incluyen:

Ingeniería eléctrica‌ - Prueba

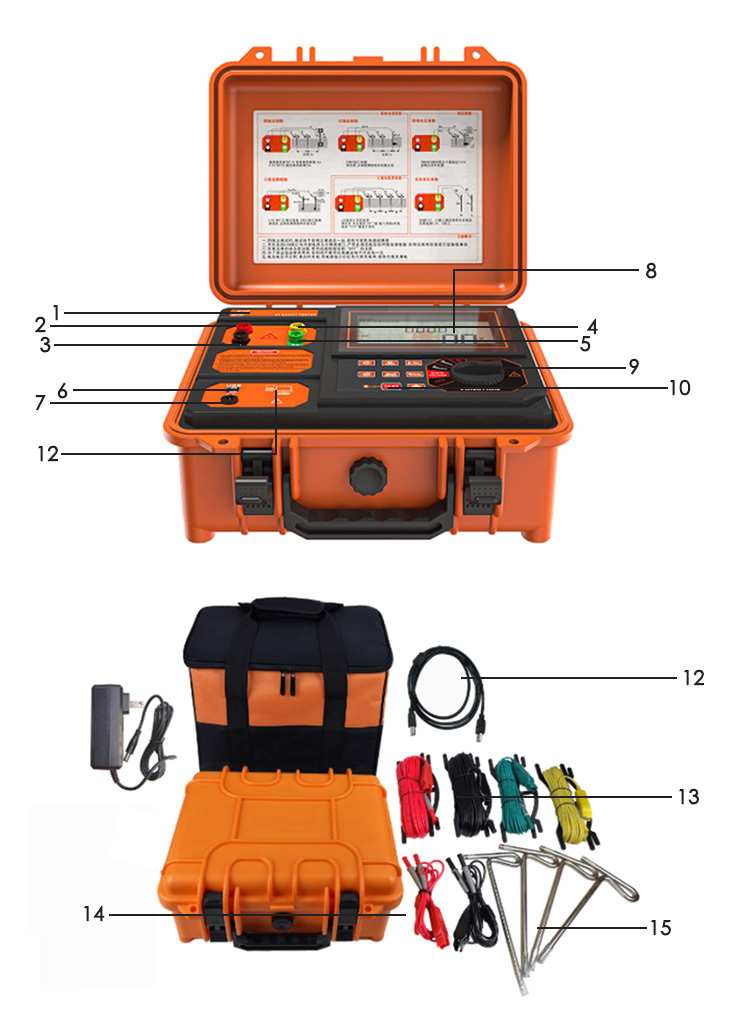

Estructura

1: Colocación del modelo de producto

2: Interfaz C(H): polo actual

3: Interfaz E: polo de tierra

4: Interfaz P(S): polo de tensión

5: interfaz ES

6: interfaz USB

7: puerto de carga

8: pantalla LCD

9: Botón de engranaje de función

10: área clave

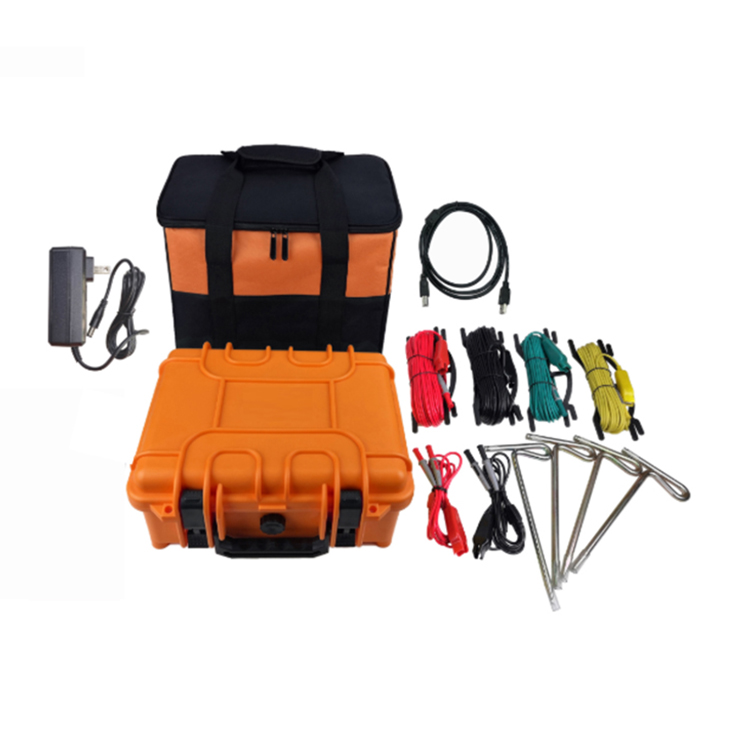

11: cable de datos USB

12: medidor S480

13: 4 líneas de prueba estándar

14: 2 líneas de prueba simples

15: Varilla de tierra auxiliar

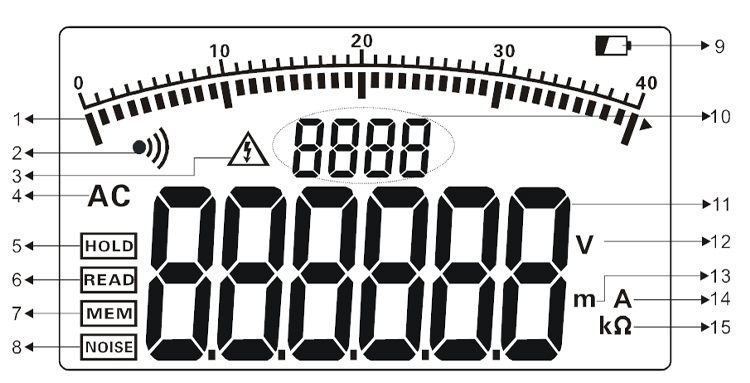

1. Gráfico de barras de progreso de la prueba (muestra el progreso de la prueba, visualización dinámica)

2. Indicador de alarma (se muestra cuando se activa la función de alarma y parpadea cuando se excede el umbral de alarma)

3. Indicación de sobretensión (se muestra cuando el voltaje probado supera los 30 V, recordando prestar atención a la seguridad)

4. instrucciones de comunicación

5. Indicación de retención de datos (se muestra cuando se presiona la tecla HOLD para retener datos)

6. Instrucción de revisión de datos (se muestra cuando se mantiene presionado el botón HOLD durante 3 segundos para ingresar a la revisión de datos)

7. Indicación de almacenamiento de datos (se muestra cuando los datos se almacenan mientras se mantienen presionados la tecla HOLD)

8. Indicación de señal de interferencia (se muestra cuando el voltaje de interferencia excede los 5 V)

9. Indicador de batería baja

10. Indicación del número de grupos de datos almacenados.

11. Datos de prueba

12. Símbolo de unidad de voltaje

13. Símbolo de unidad de longitud

14. Símbolo de unidad actual

15. Símbolo de la unidad de resistencia

La empresa no se hace responsable de otras pérdidas causadas por el mal uso.

El contenido de este manual de usuario no debe utilizarse como motivo para utilizar el producto con un fin especial.
